产品简介

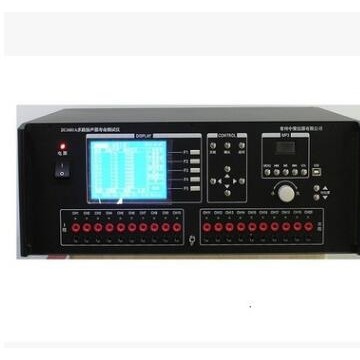

LQ1681B多路扬声器加速寿命试验仪是一款多
通道、多功能功率实验设备。内置正弦波扫频信号发生器、
(外接)白噪声信号发生器、粉红噪声发生器，此外还配有两个外
接信号输入通道。
    LQ1681B多路扬声器加速寿命试验仪能充分满
足中小功率扬声器和各种通信用受话器老化试验的技术要
求，其技术指标符合国家相关技术标准。具有功能强大，
性能稳定，操作方便，保护措施完善，外形精美，散热特
性好，可长时间连续工作等特点。操作界面有中英文两种
语言，用户可以很方便的进行选择。

性能特点：

1.接口部分

• 最大可接入路数：20路，分两组，通道1-10为一组
     通道11-20为另一组，各组实验参数可独立设置。
• 老化试验时间：0.1-999.9h，可任意设定。
• 无故障时间：20路同时监测，自动记录并显示。
• 状态判断：开路、短路或阻抗过低。
• 故障警告：面板上的20路LED显示有故障通道位置。
• 入机界面：240×320液晶屏显示，键盘输入，中英界面。
     2.信号发生器部分
• 正弦波信号发生器：测试频率范围：20-20，000Hz
• (外接)白噪声信号发生器：峰值系数：4
                     带通滤波器：20-100，000Hz（-24dB/oct)
• (外接)粉红噪声信号发生器：峰值系数：4
                     带通滤波器：20-20，000Hz（-24dB/oct)
     3.外接信号源：两路BNC输入，可通过键盘选择。
     4.功率放大器部分：
• 20路独立功率放大器
• 每路最大输出功率：15W,最大总输出功率：≥300W
• 输出阻抗：≤0.15Ω,负载阻抗：4-100Ω

随着电声器件测试要求的越来越完善，中策的工程师们也在不断的研发新的产品以更适合市场的需求！近期推出的一款1681B扬声器寿命测试仪！能更好地满足电声产品寿命测试的需求。该款仪器操作简单方便，特别适合（手机扬声器，受话器等小喇叭）生产企业QC部门使用，能够更好的评估产品的质量。

•    目前市场上的扬声器老化寿命试验仪一般都是由信号源+功放组合而成，已不能满足对产品质量越来越严格的测试要求，并且一般都不具备以下测试要求和条件：

  1. 显示各路扬声器，受话器、喇叭实时电流值

  2. 显示各路扬声器，受话器、喇叭实时电压值

  3.显示各路扬声器，受话器、喇叭的阻抗有效值

  4. 信号源不能自体产生各种频率的正弦波、方波等

  5． 不能精确显示设置老化试验时间,不能记录被测器件状态.（开路，短路或阻抗过低过高 ）

  以上五点正是使用者所必须要的基本要求！但是根据市场调查，通常国产的试验仪都不具备以上条件！

  常州中策仪器有限公司推出最新的1681B扬声器寿命测试仪，除了完全具备以上五项的其本要求外，还有下面多项功能和优势：

  一、1681B扬声器寿命测试仪是专用于耳机或小喇叭之额定功率测试，或最大功率的测试 ， 仪器具备中文 /英文操作界面 (出厂前定好 )。 可完成如下功能测试：

  (1) 额定噪音功率

     (2) 额定正弦功率

  (3) 长期最大功率

  (4) 短期最大功率 (需外接6221程控噪声信号/数字滤波器)

  (5) 自定断续测试

  二、测试过程中，能全自动判定喇叭(或耳机)有无断线。当有发生断线的情况时，1681B会立即显示该路受测喇叭之中断线的时间，并同时停止该路之运作。其余尚未有断线之路则继续测试，直到有断线发生。

  三、当所使用的全部通道喇叭都断线时，即使未达总测试时间，1681B也会自动停止运作，并会有闪烁的提示告知测试者。 在测试过程中，仪器实时显示被测扬声器的如下数据：

  1. 各路扬声器实时电流值

  2.各路扬声器实时电压值

  3.各路扬声器的电阻（阻抗）值

  （以上功能在测试过程中可任意切换）

  4.能随时查看产品的老化测试时间



  四、被测电声器件损坏后可自动切断信号，停止试验，避免损坏功率放大器 可自动精确控制试验通断时间，记录被测器件状态.。

  五、测试过程中可通过仪器后面的RS232口和电脑连接可把测试结果储存在电脑里，可随时调用。

  六、若遇停电，1681B可于市电恢复后继续测试老化。

  七、内建多种讯号源:(符合中国、日本、德国、英国、美国等多国国标，MP3直接可用)

       1．正弦波（1kHz参考信号）；

       2.扫频正弦波（20Hz~20kHz）；

       3.白噪音；

       4.粉红噪音。

  滤波器规格(需外接6221程控噪声信号/数字滤波器)：

      1．       IEC 268—5：国际电工委员会标准

     2．    EIA 426B：—美国工业标准

     3．    AES 2：美国声频标准

     4．    IEEE 219：美国电气与电子工程师标准（等效IEC—268—5）

     5．    DIN 45573：德国国准（等效IEC—268—5）

     6．    JIS C551：日本标准（等效IEC—268—5）

   八、1681B一般技术规格：

  最大可接入路数：20路，分两组，通道1-10为一组通道11-20为另一组，各组实验参数可独立设置。

  老化试验时间：0.1-999.9h，可任意设定。

  无故障时间：20路同时监测，自动记录并显示。

  状态判断：开路、短路或阻抗过低过高。

  故障警告：面板上的20路LED显示有故障通道位置。

  人机界面：240×320液晶屏显示，键盘输入，中、英文界面。
  信号发生器部分：

  正弦波信号发生器：测试频率范围：20Hz-20kHZ，

  MP3内置白噪声和粉红噪声信号或外接6221噪声信号发生器、滤波器。

  外接信号源：两路BNC输入，可通过键盘选择。

  20路独立功率放大器：

  每路最大输出功率：15W,最大总输出功率：≥300W

  输出阻抗：≤0.15Ω,负载阻抗：4-100Ω

  输出电压可调节范围：0.01-10V（调节精度为0.01V）

  提供各种频段的（MP3信号）模拟节目信号，各种频率的正弦波、方波、符合行业标准的信号源可同时进行2路不同信号类型的功率试验，被测电声器件损坏后可自动切断信号，停止试验，避免损坏功率放大器，可自动精确控制试验通断时间，记录被测器件状态，并可由用户自定义通断时间进行功率试验。

  超值性能，售价较低，适合QC部门使用。
