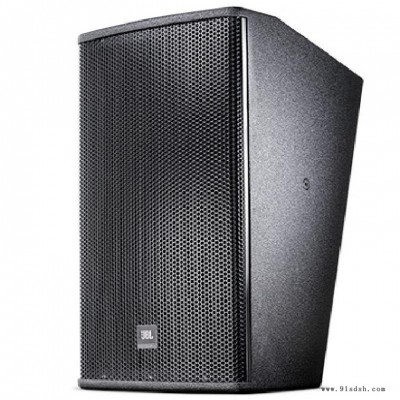

　　9320影院环绕扬声器提供非常高的功率处理，高灵敏度，和扩展低音响应。双向9320的性能特点，将其作为理想的高功率环绕多通道环绕的应用。

　　特征

　　∧

　　35赫兹到20千赫的频率范围

　　高灵敏度，98分贝，1 W，1米（3.3英尺）

　　高功率处理能力。400瓦连续粉红色噪音

　　多个M-10螺纹安装点

　　120度×60度

　　多层板

　　渐进过渡高频波导

　　位于顶部的输入端子，方便访问

　　规格

　　^

　　频率范围（10分贝）35 Hz-20 kHz

　　频率响应（±3分贝）50 hz-19千赫

　　额定功率为400瓦的连续粉红色噪音，1600瓦的峰值

　　灵敏度（1W／1m）98 dB SPL半空间/壁挂

　　峰值声压级124分贝/米

　　标称阻抗8欧姆

　　霍尔。覆盖角度（- 6分贝）120度平均为2千赫至10千赫

　　垂直。覆盖角度（- 6分贝）60度平均为2千赫至10千赫

　　方向性因子（6.3）平均800赫兹到10千赫

　　指向性指数（地）8.4分贝平均为800赫兹到10千赫

　　交叉频率1.9千赫

　　极性环境影响评估（正电压对红端给出了锥运动）

　　低频换能器标称300毫米（12“）

　　高频率的换能器标称38毫米（1.5“音圈）

　　在墙上安装时，向下射击角为15角

　　外壳材料，多层

　　格栅颜色黑色

　　输入连接器NL4 Speakon和neutric阻隔带

　　尺寸：638.3毫米×368.3毫米×416.6毫米

　　净重17.5公斤（38.5磅）

　　【常见故障分析】音箱系统故障分析

　　音箱系统是音响设备的重要组成部分，通常由扬声器、分频器、箱体、吸音材料等组成。音箱系统的故障率较低，故障类型较少，常见故障有以下四类。

　　一、无声

　　1.音箱接线断或分频器异常。音箱接线断裂后，扬声器单元没有激励电压，就会造成无声故障。分频器一般不易断线，但可能发生引线接头脱焊、分频电容短路等故障。

　　2.音圈断。可用万用表R×1档测量扬声器引出线焊片，若阻值为∞，可用小刀把音圈两端引线的封漆刮开，露出裸铜线后再测，如果仍不通，则说明音圈内部断线；若测量已通且有"喀喀"声，则表明音圈引线断路，可将线头上好焊锡，再另用一段与音圈绕线相近的漆包线焊妥即可。

　　3.扬声器引线断。由于扬声器纸盆振动频繁，编织线易折断，有时导线已断，但棉质芯线仍保持连接。这种编织线不易购得，可用稍长的软导线代替。

　　4.音圈烧毁。用万用表R×1档测量扬声器引线，若阻值接近0Ω，且无"喀喀"声，则表明音圈烧毁。更换音圈前，应先清除磁隙内杂物，再小心地将新音圈放入磁隙，扶正音圈，边试听边用强力胶固定音圈的上下位置，待音圈置于位置后，用强力胶将音圈与纸盆的间隙填满至一半左右，封好防尘盖，将扬声器纸盆向上，放置后即可正常使用。

　　二、声音时有时无

　　1.扬声器引线接触不良。通常是音圈引线霉断或焊接不良所致，纸盆振动频繁时，断点时而接通，时而断开，形成无规律时响时不响故障。

　　2.音圈引线断线或即将短路。

　　3.功率放大器输出插口接触不良或音箱输入线断线。

　　三、音量小

　　1.扬声器性能不良，磁钢的磁性下降。扬声器的灵敏度主要取决于磁铁的磁性、纸盆的品质及装配工艺的优劣。可利用铁磁性物体碰触磁钢，根据吸引力的大小大致估计磁钢磁性的强弱，若磁性太弱，只能更换扬声器。

　　2.导磁芯柱松脱。当扬声器的导磁芯柱松脱时，会被导磁板吸向一边，使音圈受挤压而阻碍正常发声。检修时可用手轻按纸盆，如果按不动，则可能是音圈被芯柱压住，需拆卸并重新粘固后才能恢复使用。

　　3.分频器异常。当分频器中有元件不良时，相应频段的信号受阻，该频段扬声器出现音量小故障。应重点检查与低音扬声器并联的分频电容是否短路，以及与高音扬声器并联的分频电感线圈是否层间短路。

　　四、声音异常

　　1.磁隙有杂物。如果有杂物进入磁隙，音圈振动时会与杂物相互磨擦，导致声音沙哑。

　　2.音圈擦芯。音圈位置不正，与磁芯发生擦碰，造成声音失真，维修时应校正音圈位置或更换音圈。

　　3.纸盆破裂。损坏面积大的应更换纸盆，损坏面积小的可用稍薄的纸盆或其它韧性较好的纸修补。

　　4.箱体不良。箱体密封不良或装饰网罩安装不牢等，会造成播放时有破裂声。此外，箱体板材过薄导致共振，也会产生声音异常。
