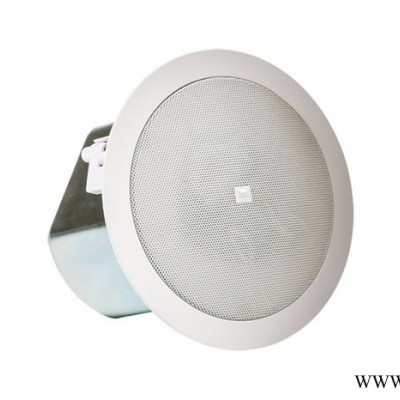

JBL Control 14C/T 4寸宽频同轴吸顶扬声器 吸顶音箱

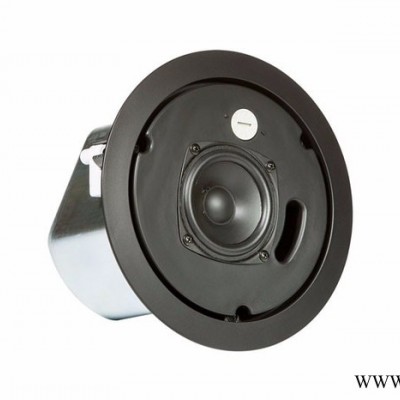

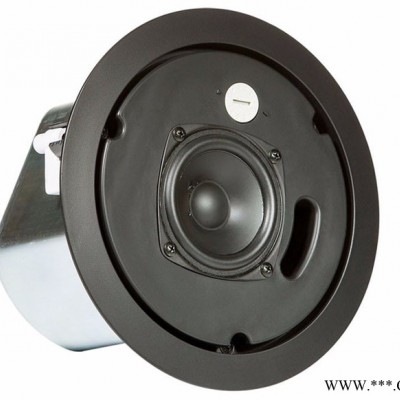

ConTROL 14C/T是一款宽频吸顶扬声器，内置一个同轴安装的4英寸低音单元和3/4英寸的软球顶高音单元。

酒吧-KTV-多功能厅-演出婚庆等各种娱乐场所音响灯光！配置舞台音响灯光方案：酒吧-KTV-迪吧-慢摇吧-多功能厅-宴会厅-剧院-演出婚庆-各种大小娱乐场所音响灯光方案

4“宽频同轴吸顶扬声器
- 100 mm (4.0 in) 高输出驱动单元，带聚丙烯涂覆的纸锥盆和丁基橡胶折环
- 19 mm (0.75 in) 软球顶磁液冷却高音单元
盲装后盖方式方便安装
配备双咬压位线缆夹
合并70V/100V和低阻直通连接
- 8Ω 额定设置时为30 W
- 70V/100V时为25W，有多个功率档位
74 Hz–20 kHz 带宽，120° 大角度覆盖范围
平均声压级102dB，**大声压级108dB
每包装含2只，订单只能以2的倍数来下

• 部件：
  - 100 mm (4.0 in) 高输出驱动单元，带聚丙烯涂覆的纸锥盆和丁基橡胶折环

  - 19 mm (0.75 in) 软球顶磁液冷却高音单元

• 盲装后盖方式方便安装
• 配备双咬压位线缆夹
• 合并70V/100V和低阻直通连接
  - 8Ω 额定设置时为30 W
  - 70V/100V时为25W，有多个功率档位
• 74 Hz–20 kHz 带宽，120° 大角度覆盖范围

• 可选白色版本及黑色版本(-BK)

系统

频率范围 (-10 dB)1：74 Hz – 20 kHz

频率响应 (±3dB)1：100 Hz – 20 kHz

功率(低阻设置)2：40 W连续音乐信号，20 W连续粉红噪音信号

额定灵敏度3：84 dB

额定覆盖角度3：130° 锥形覆盖

指向性因数 (Q)3：7.6

指向性指数 (DI)3：8.1 dB

额定**大声压级：平均102 dB @ 1 m (3.3 ft)，峰值108 dB

额定阻抗：8 ohms (直接/旁路8Ω设定)

变压器档位：25 W、12.5 W、6.3 W @ 70V或100V (和 3.2 W @ 70V)

分频网点：12 dB/oct (二阶) 低通到低音单元；12dB/oct (二阶) 高通到高音单元

变压器

低音单元： 100 mm (4.0 inch) 、聚丙烯涂覆纸锥盆、丁基橡胶折环、阳极氧化的铝音圈骨架、耐高温音圈线
高音单元： 19 mm (3/4 in)、高阻尼处理丝质球顶音膜、Kapton™音圈、低粘度磁液冷却、高扩散波导设计

箱体

输入连接器：可拔插扣入式4针连接器，带螺丝固定端口**大线规12 AWG (2.5 mm2)

连接器接线：Pin 1 = 输入+；Pin 2 = 输入-；Pin 3 =并联回路输出+；Pin 4 = 并联回路输出-

线缆夹：采用双咬合夹结构来固定两根线缆或线管

材料：符合UL94-V0和UL94-5VB防火等级的ABS面板，镀锌后盖

安规：本产品符合UL1480、UL2043、NFPA90、NFPA70及S7232/UL，适用于空气处理空间的信号类扬声器；变压器取得UL1876认证；产品通过ROHS、C-tick N108、CE兼容；塑胶面板达到UL94-V0和 UL94-5VB防火等级；符合IEC60849/EN60849系统

尺寸：196 mm 直径 x 181 mm 深（从扬声器底部到面板顶面）(7.7 in 直径 x 7.1 in 深)

天花板开孔尺寸：圆形开孔直径为170 mm (6.7 in)（附纸板开孔模板）

天花板厚度范围：使用安装扣达35 mm (1.4 in)；使用MTC-TCD厚天花板安装扣达55 mm(2.2 in)

安全避震受力点：一个，位于顶部

净重：2.2 kg (4.8 lbs, 单个扬声器)

运输重量：8.2 kg (17.9 lbs, 每箱装一对)

所附配件：C形支架、2个瓦片支撑导轨 (2 ft或600mm瓦片距离。可选配件 MTC-48TR可延展适用于更大的4 ft 或1200 mm瓦片距离)、开孔模板、喷涂遮挡盖、可插拔扣入式多针连接器、铁网

可选配件：MTC-24NC 新型结构支架，MTC-24MR 松天花瓦片结构支架，MTC-TCD 厚天花安装扣，用于天花板厚度达到55 mm (2.2 in)，一套有24个，可安装8只扬声器，MTC-48TR 瓦片导轨，用于瓦片距离为1200 mm (4 ft)
