深圳市晶昶能新能源科技有限公司

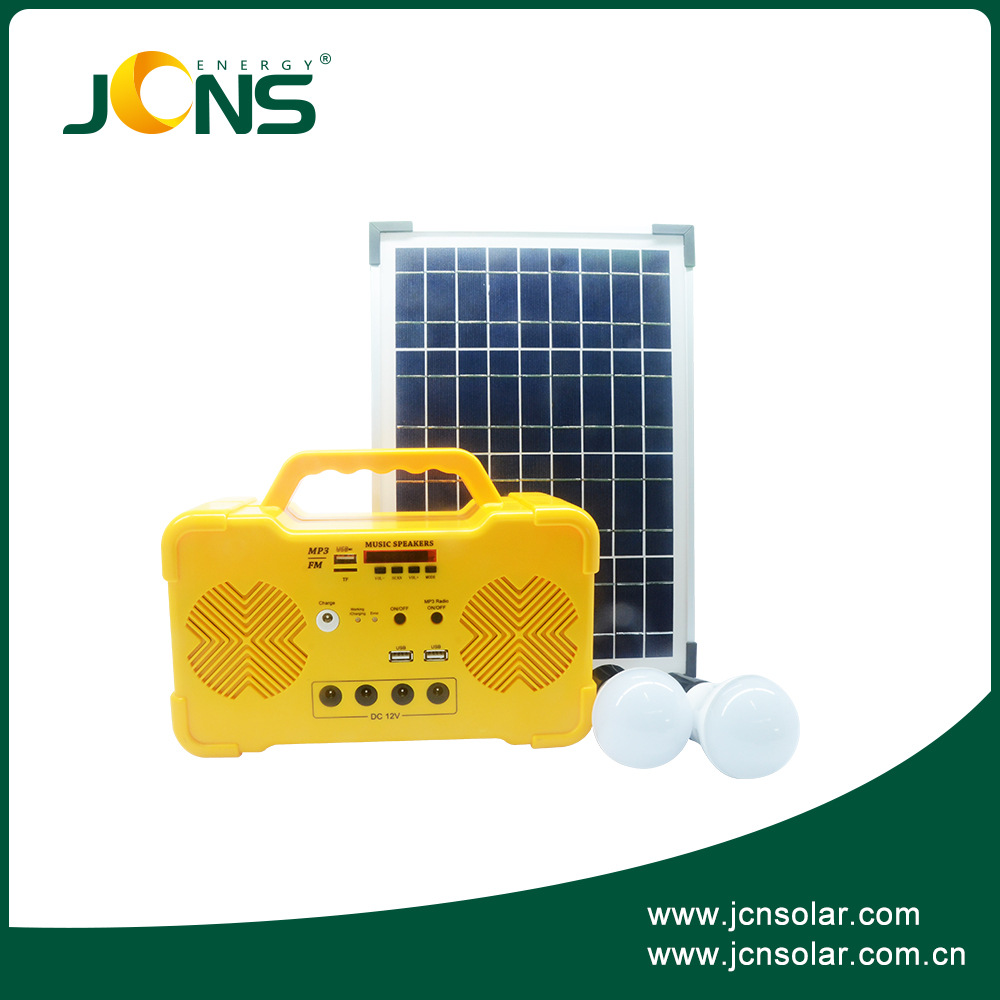

配制如下：

多晶太阳能板：18V/10W??

     铅酸电池：12V／7ＡＨ

          LED：12V 3Ｗ 2个

           灯线：5米24号线

         控制器：12V/3A

    带蓝牙 mp3功能

   太阳能板线：5米24号线

  输出电压：5V 12V

包装规格：

               包装：1套/盒 （板 系统一体）

      装箱：4套/盒

   白盒尺寸：295*165*385MM

   装箱尺寸：700*309*416MM

 板包装尺寸：365*360*26MM/块

      净重：4.5KG/套

      毛重：5.31KG/套

产品配制说明：

 一、主要特点
1． 使用了微处理器和专用控制算法，实现了智能控制
2． 五种负载工作模式：纯光控、光控+定时、手动、调试模式、常开模式。
3． 具有放电率修正控制，不同放电率具有不同的终止电压，符合蓄电池固有特性。
4． 科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿
维护，正常使用时，使用直充充电和浮充结合的充电方式，每7 天进行一次提升充电，
防止蓄电池硫化，大大延长了蓄电池的使用寿命。同时具有高精度温度补偿。
5． 参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，
掉电后不丢失，使调节更加方便，系统工作更可靠。
6． 充电回路采用双MOS 串联式控制回路，使回路电压损失较使用二极管电路降低近一
半，充电采用PWM 模糊控制，使充电效率大幅提高，用电时间大大增加。
7． LED 直观显示太阳能电池、蓄电池和负载的状态。数码管显示调节参数，让用户实时
了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用坏境设置相应
的工作模式。
8． 具有过充、过放、过载保护、以及独特电子短路保护与防反接保护，所有保护均不损
害任何部件，不烧保险；具有TVS 防雷保护，无跳线设计，可提高系统的可靠性、耐
用性。
9． 所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿坏境正常运行。
同时使用晶振定时控制，使定时控制更加**。
二、系统说明：
本系统通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进
行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高
准确控制，并采用了智能高效的PWM 模糊充电方式对蓄电池进行充电，采用7 段式
电压控制，保证蓄电池工作在**状态，大大延长了蓄电池的使用寿命。本系统还具
有多种工作模式，可满足不同用户各种需要。
。
1-4

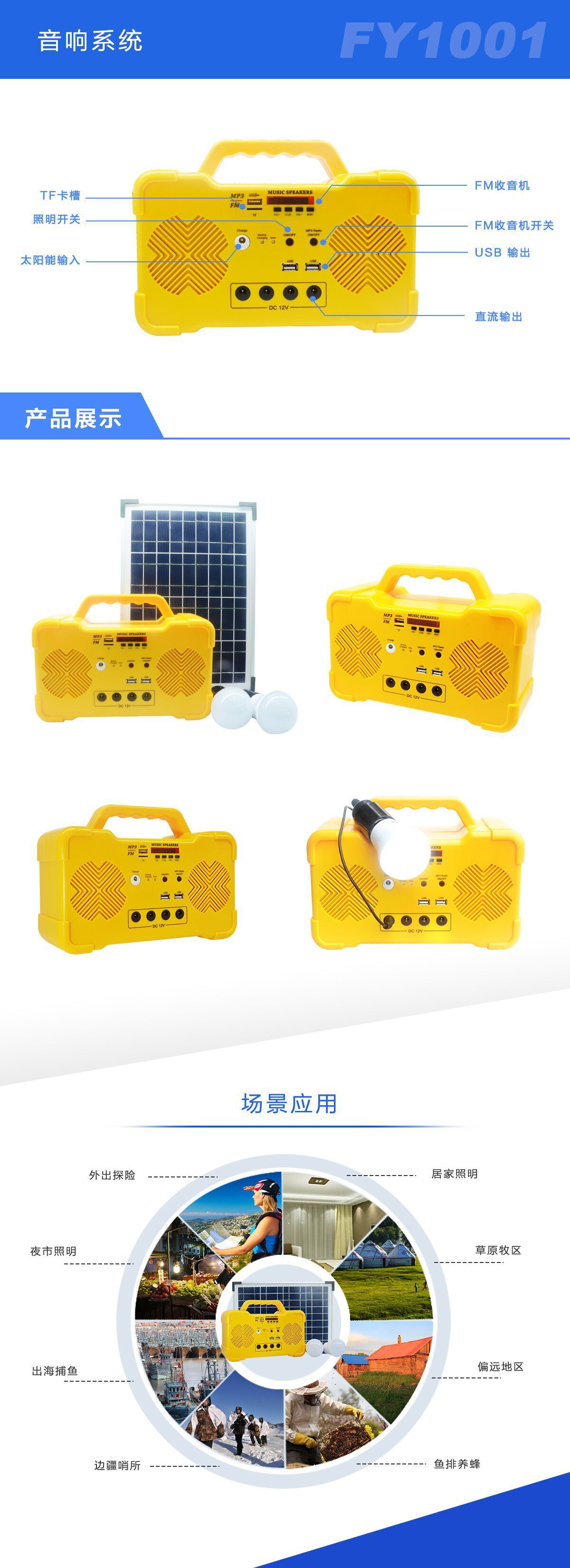

四、控制面板图
2-4
SOLAR/CHARGE
USB 5V
DC 15 IN
SOLAR IN
25% 50% 75% **
DC 12V
ON/OFF WORK/ERROR
AC OUT
电量指示灯
太阳能/市电输入指示灯
5V输出
工作指示灯
12V输出
12V/220V开关
15V输入
太阳能板输入
AC 220V输出
五、负载及充电说明
配置说明：
1、太阳能板：
2、逆变器： 300W
3、输出： 220V/12V/5V
灯（20W）
笔记本电脑（35W）
灯（20W） 笔记本电脑（35W）
8H
12H
6.8H
2.8H
太阳充电（充电6小时）
市电/太阳（完全充电）
太阳充电（充电6小时）
市电/太阳（完全充电）
太阳充电（充电6小时）
市电/太阳（完全充电）
3-4
4H
4.4H
40W
4-4
四、
参数说明
控制系统; 小型系统
额定充电电流 5A 10A 15A 20A
额定放电电流 5A 10A 15A 20A
系统电压 12V: 24V： 12V/24V Auto
空载损耗 ＜5mA
充电回路压降 不大于0.20V
放电回路压降 不大于0.15V
超压保护 17V；×2/24V
提升充电电压 14.6V；×2/24V（维持时间：30min）（当出现过放电时调用，或每7 天调用一次）
直充充电电压 14.4V；×2/24V（维持时间：30min）
浮充电压 13.6V；×2/24V（维持时间：直至降到充电返回电压动作）
充电返回电压 13.2V；×2/24V
过放反回电压 12.5V；×2/24V
欠压电压 12.0V；×2/24V
过放电压 11.1V；×2/24V
温度补偿 -4.0mv/0C/2V（提升、直充、浮充、充电返回电压补偿）
控制方式 充电；PWM 脉宽调制；
工作温度 -350C 至+650C
过载、短路保护 1.25 倍额定电流30 秒；1.5 倍额定电流5 秒过载保护动作；≥3 倍额定电流短路保护
保护电路：
过充、过放、过载和短路保护 所有保护均不损害任何部件，不烧保险；保险丝只做**
太阳能电池、蓄电池反接保护 保护作用
五 、常见 问题及处理方法
现象 问题及处理方法
有阳光时，电池板板指示灯（1）不亮 请检查光电池连接是否正确，接触是否可靠
电池板充电指示灯（1）快闪 系统超压，请检查蓄电池是否连接可靠，或是蓄电池电压过高；
蓄电池指示灯（2）不亮 蓄电池供电故障，请检测蓄电池连接是否正确
蓄电池指示灯（2）快闪，无输出 蓄电池过放，充足后自动恢复
负载指示灯（3）慢闪，无输出 负载功率超过额定功率，减少用电设备后，长按键一次恢复
负载指示灯（3）快闪，无输出 负载短路，故障排除后，长按键一次或第二天自动恢复
负载指示灯（3）常亮，无输出 请检查用电设备是否连接正确、可靠
其他现象 检测接线是否可靠，12V/24V 自动识别是否正确（对有自动识别的型号）
**供应10W小型家用发电系统，可直接用3个-4个LED节能灯直接使用，产品质量有保证，价格实在，有需要请直接联系！
