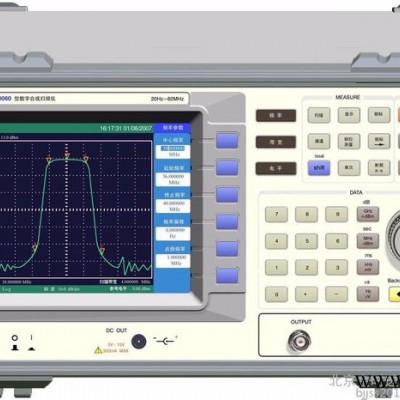

数字合成扫频仪SP3060
SP3000系列数字合成扫频仪采用直接数字合成技术，微处理器控制；内置检波器，无需检波探头；可完成20Hz～120MHz范围内任意一频率段的幅频特性的测量；扫频方式可任意设置，如线性、对数、点频等；可直接显示光标位置的频率值、幅度值。 6.4"TFT彩色液晶屏，视觉舒适，清晰度高；中文/英文菜单，操作方便；在扫频范围内可同时设置和显示五个光标；随机配置RS232接口，VGA（外接显示器）接口。可选配GPIB接口、USB接口，打印口。
产品特点：
采用直接数字合成技术(DDS),输出频率精度、分辨率高
信号输出幅度范围+13dBm~-87dBm,电平平坦度±0.5dB
内置检波器，无需检波探头可完成20Hz～60MHz范围内任意一频率段的幅频特性的测量
可直接显示光标位置的频率值、幅度值
6.4"TFT彩色液晶屏，视觉舒适，清晰度高
中文/英文菜单，操作方便
在扫频范围内可同时设置和显示五个光标
整机配置RS232接口、VGA接口。可选配GPIB接口、USB接口、打印口
采用嵌入式实时操作系统
工作状态存储、调用
波形曲线的存储、调用、分析
标记峰值自动搜寻
具有参考线的搜寻、设置和比较功能
具有-3dB带宽和Q值的测量
产品主要技术指标
| 频率范围 | 20Hz～60MHz |
| 频率精度 | ≤±5×10-6 |
| 频率稳定度 | ≤±1×10-6 |
| 大频率分辨率 | 1μHz |
| 谐波失真 | -50dBc（频率≤5MHz） |
| 波形失真 | ≤0.5%（频率≤100kHz） |
| 大输出电平 | +13dBm |
| 射频输出电平分辨率 | 0.1dBm |
| 电平平坦度 | ±0.5dB(射频校准之后) |
| 输出阻抗 | 50Ω/75Ω可选 |
| 输出衰减 | 0～80dB，0.1dB步进 |
| 扫描宽度 | 20Hz～60MHz或点频(零扫宽) |
| 扫描时间 | 自动，手动（50ms~10s） |
| 输入阻抗 | 50Ω/75Ω/1MΩ可选 |
| 动态范围 | 70dB |
| 显示范围 | 80dB |
| 频率标记 | 5个，频率可任意设置，同时显示频率和幅度值 |
| 显示屏 | 6.4"TFT彩色LCD屏 |
