| 子机数目 | 多款供选 |
|---|---|
| 外形尺寸 | 如图（mm） |
| 产地 | 浙江 |
| 来电显示 | 无 |
| 录音功能 | 无 |
| 适用范围 | 广泛 |
| 品牌 | 晨阳 |
| 型号 | HAT86(XII)P/T-A |
| 号码储存功能 | 无 |

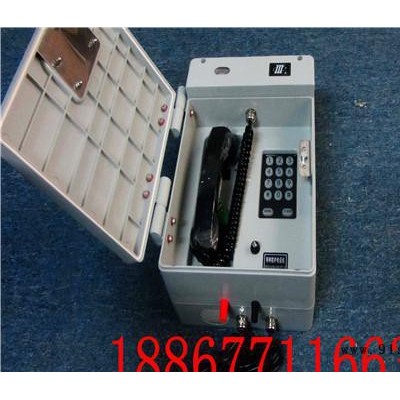

HAT86(XII)P/T-A基本型防水通信电话机 使用说明书
HAT86(XIII)P/T-A基本型室外电话机是全集成化脉冲、双音频兼容拨号、密封型高性能电话机。具有防雨、防尘、防盗、防腐蚀等功能。可广泛应用于电厂、变电所、工矿、码头、生产现场等室外环境较恶劣的场所。
一、特点
1、话机外壳采用高强度增强(LG,FR500)阻燃材料，采用密封式结构设计，起到防水防尘、防火、防潮﹑防腐蚀作用，防护等级达IP 65，适用于较为恶劣的环境。
2、本机可与48～60 V任何形式交换机配合使用。
3、最后一组电话号码重拨功能。
4、电子线路采用无触点结构设计，避免形成电火花，起到防爆作用。
5、振铃信号采用声、光两种方式提示。
6、号盘夜光指示。
7、话机、机壳一体化设计，起到防盗作用。
8、箱体采用优质(阻燃)工程塑料，不锈钢门锁，新颖坚固。
二、主要技术指标
1、使用条件
环境温度：-25～+55°
相对湿度：无要求
大气压力：86～106 KPa
环境噪声：≤60 dB
2、工作频率
300～3400 Hz
3、拨号
3.1脉冲拨号
拨号脉冲断续比：1.6 ± 0.2：l
拨号脉冲速率： 10 ± 1次/秒
3.2双音频拨号
标准频率：低频群 695 Hz 770 Hz 852 Hz 941 Hz
高频群 1209 Hz 1336 Hz 1477 Hz 1633 Hz
频 偏：不超过 ±1.5％
电 平：低频群 –9 dBm ± 3 dB
??? 高频群 –7 dBm ± 3 dB
组合信号的高低频电平差：2 ±1 dB
由谐波互调引起的总失真度比基波电平至少低20 dB
4、传输特性：
用户线长度 0 Km 5 Km
发送响度评定值(dB) ≥2 ≤12
接收响度评定值(dB) ≥-8 ≤-l
侧音掩蔽评定值(dB) ≥3 ≥10
稳定平衡回损(dB) ≥9 ≥15
回声平衡回损(dB) ≥11 ≥17
5、振铃声级 ≥80 dB
6、重量：3.8 Kg
7、外型：237 × 342 × 170 mm
三﹑各部分功能说明
1﹑话机进线 2﹑底座 3﹑振铃窗 4﹑中框
5﹑振铃指示窗 6﹑前后盖固定螺丝 7﹑手柄 8﹑手柄挂叉
9﹑数字键 10﹑重拨键（REDIAL） 11﹑快速收线键（FLASH）
12﹑安装支架 13﹑门盖 14﹑不锈钢门锁
四﹑安装
本机可固定在墙面、柱杆或其它建筑物上。用话机随箱附件安装支架固定在墙上，也可以在安装时先将中框（4）与底座（2）的四个固定螺钉（6）拧开，将本机的底座固定在所需的位置上，同时请将脉冲双音频设置跳线 J ，以适应您的话机所在交换机的需要（出厂时设定为双音频工作）。
五﹑使用
1﹑当听到电话铃声时，打开话机门盖，摘下手柄便可与对方通话。
2﹑当您需要打电话时，请打开话机门盖，摘下手机，听到拨号音后，即可拨号。当听到回铃声时，等待对方答话。如果听到忙音（嘟……嘟……嘟声），请挂机，稍后再打。
3﹑重拨键(REDIAL)使用：
（1）作重拨键用：提机听到拨号音后，即按此键，则为重拨功能，即重拨最后一次所拨的电话号码。
（2）单键重拨用：在拨号完成后，若遇到忙音可按此键，话机将自动进行如下操作： “挂机” > “摘机” > “重拨上次号码” 。
4﹑快速收线键(FLASH)的使用：当拨号后听到忙音时，可按(FLASH)键快速收线， 即可听到拨号音， 可不必挂机后再次摘机。
5﹑每次通话完毕，务必请将手柄挂回原处，并关好门盖，以使话机能正常工作。
六﹑贮存、运输、售后服务
1、贮存
包装成箱的话机应放在通风、干燥的地方。堆放高度不能超过六层，仓库温度为-15°～+45°，湿度≤75%。
2、运输
包装成箱的话机，在避免雨、雪直接影响下，可用任何交通工具运输。
3、售后服务
若本机发生故障，非专业人员请不要打开话机，应请专业人员进行维修，或直接与我公司售后服务部联系。
HAT86(XIII)P/T系列有：-A基本型；-C强铃型；-D传呼型；-E数字式消噪；-F数字式消噪扩呼型-系列室外电话机是全集成化脉冲、双音频兼容拨号、密封型高性能电话机。具有防水、防尘、防火、抗噪、防盗、扩音、防腐蚀等功能。可广泛应用于电厂、变电所、工矿、码头、高速公路、生产现场等室外环境较恶劣的场所。
电力防水防尘电话机 水力发电厂电话机 变电站电话机 石油化工海洋平台专用电话机 热电厂电话机 水电站电话 发电厂输煤系统扩音电话 HAT86-A基本型；-C强铃型；-D传呼型；-E数字式消噪；-F数字式消噪扩呼型 号筒扬声器IP65电话机 消噪型电话机
型号类别 | 基本功能与特点 |
HAT86(XIII)P/T -A基本型 | ·防尘、 防水 防腐蚀、 防盗、 防护等级IP65 ·双层密封，箱体采用优质高强度增强ABS工程 塑料,整体美观,整体,新颖坚固。 ·振铃信号采用声光两种方式提示. ·模块式,接插式设计.便于维修更换. |
HAT86(XIII)P/T -C强铃型 | ·具有Ａ(基本型)全部功能,特点 ·增加电铃(闪灯)功能 ·利用铃流控制强电开关,驱动电铃、警灯 |
HAT86(XIII)P/T -D传呼型 | ·具有Ａ(基本型)全部功能,特点 ·增加扩音呼叫功能 ·扩呼部分采用先进的软件分折技术,能自动摘,挂机控制、自动转入,退出扩呼状态 ·功放输出功率大,声音清晰 |
HAT86(XIII)P/T -E(数字式消噪型) | ·具有Ａ(基本型)全部功能,特点 增加数字式消除背景噪声功能. ·采用先进抗噪芯片及软件分折技术,具有很 强的抗噪声能力,在115d的噪声环境下语 音发送清晰度达95%以上. |
HAT86(XIII)P/T -F(数字式消噪 扩呼型) | ·具有Ａ(基本型)全部功能,特点 ·增加数字式消除背景噪声功能和 扩音呼叫功能. ·能满足强噪声条件下主、被叫通话需要 |
