| 适用机型型号 | 通用 |
|---|---|
| 电压 | 220V |
| 是否可定制 | 是 |
| 供电电源 | 220（V） |
| 通讯方式 | 0760-88886370 |
| 环境温度 | 26（℃） |
| 环境湿度≤ | 20（%） |
| 外形尺寸 | 20（mm） |
| 产地 | 广东 |
| 产品型号 | CSEP-AL |
| 地区 | 广东 |
| 工作电压 | 220V |
| 类型 | 防盗报警系统 |
| 适用范围 | 其他 |
| 适用机型 | 通用 |
| 颜色 | 白色 |
| 品牌 | CISCOREDDY |
| 型号 | BC-3A BC-3AF BC-3AV |
| 适用机型品牌 | 通用 |
| 压铸铝合金材料外壳/坚固耐用 | ||||||||||
| LED高亮发光二管 120DB | ||||||||||
|
| | |||||||||
| 产品功能介绍 | ||||||||||

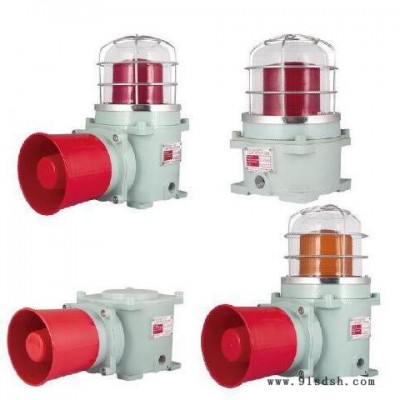

| 1.坚固经久耐用的工业用,重负荷、船用防爆型产品,Explosion-Proof Sound and Light Alarm | ||||||||||
| 2.采用引进技术自主设计，将LED长亮/闪亮警示灯,信号灯与扬声器相结合构成重负荷声光组合一体化产品 | ||||||||||
| 3.铝合金底座，防水耐腐蚀.,坚固经久耐用 | ||||||||||
| 4.产品内部配装有音调选择开关及音量调节器，使用者可以根据需求相应的调节音调和音量大小,详细的选择方式见下表 | ||||||||||
| 5.多种报警音调可供选择.(WS-12种警报音)(WM-20种音乐+警告音)(WV10-10种语音定制) | ||||||||||
| 6.适合用于石油炼化处理加工设备制造厂,输送设备,港口码头,船舶,海工机械、钢铁产业现场、危险品储运,石油化工行业等易燃易爆危险场所 | ||||||||||
| 7.灯罩颜色 :红色-R 黄-Y 绿-G 蓝-B | ||||||||||
| 8.闪亮次数 : 60~80/mim | ||||||||||
| 9.音量 : Max.120dB/m | ||||||||||
| 10.材质 : 灯内罩-PC, 身体-压铸铝DIECAST Al, 喇叭外壳-SUS316L, 反光镜-耐热性ABS,灯外罩-防爆,强化玻璃,外罩:不锈钢金属保护网 | ||||||||||
| 11.技术认证 : CNAS |
|
| | |||||||
| 12.保护等级 :ExdII CT6, IP66 | ||||||||||
| 13.防爆填料函属用户选购件 | ||||||||||
| 14.遥控,光控,红外线,远程网络控制控制,停电声光报警,可充电,带蓄电池声光报警,语音提示等特殊要求可按用户要求定制 | ||||||||||
| 产品规格 | ||||||||||
| 型号 | 内装音 | 电压 | 电流 | 重量 | 音量 | 颜色 | ||||
| CSEP-AL | WS-警告音12音 | DC12V | 1.305A | 8.98Kg | 120dB | 红-R | ||||
| WP-特殊警告12音 | DC24V | 1.095A | 120dB | 黄-A | ||||||
| WM-音乐音20音 | AC110V | 0.372A | 9.39Kg | 116dB | 绿-G | |||||
| WA-警报音20音 | AC220V | 0.181A | 118dB | 蓝-B | ||||||
| WV10-语音10频道 | AC380V | 0.123 | 118dB | 白-W | ||||||
| IP67/IP68,超高亮LED(HL型)产品,船舶用青铜外壳产品(Brass)和特殊电压产品(AC48V, AC440V ,DC110V, DC220V,DC48V等)可以定做 | ||||||||||
| * 外形安装图 | * 接线方法 | |||||||||
|
| 电源线 引入口(CABLE ENTRY) | |||||||||
| 1.使用防水接头或者船舶用填料函 | ||||||||||
| 2.电源线 接入口:标准规格 : PF 1/2 | ||||||||||
| 3.引入口 PF 3/4 尺寸可以定做 | ||||||||||
| 接线方法 | ||||||||||
| 1.AC交流电源产品：不用分正负极,直接连接电源. | ||||||||||
| 2.DC直流电源产品：黑色线端子连接在负极(-)。 | ||||||||||
| 3.为了更安全的连接,电源线的端部使用冷压接线端子“O"型"U"型 | ||||||||||
| 定做产品(-LC型)引出电源线和信号线。 | ||||||||||
| 1.引出电源线规格: UL1015-N 18(0.75sq) x 2c 400mm | ||||||||||
| 2.引出信号线规格: UL1007-NO.22(0.3sq) 400mm | ||||||||||
| * 信号音的选择和接线方法 | 音色种类的选择方法 | |||||||||
| 标准形式:-利用内部开关 | 选购形式(LC):-利用外部接点控制 | 1.本产品内部有12种报警和20种音乐声选择，标准产品（利用内部选择音色选择开关）上可以利用音的选择开关(左图)选择音的种类 | ||||||||
| | | |||||||||
| 2.利用外部触点选择音的方法是定做型的产品(-LC)的接线，参考左图项内容选音的种类。 | ||||||||||
| 音量大小的调节方法 | ||||||||||
| 1.本产品内部电路板上有音量调节装置(左图)。调节器向顺时针的方向旋转，音量增加，逆时针的方向旋转音量减少。 | ||||||||||
| * 信号灯的长亮/闪亮选择 | ||||||||||
| 为了方便用户的使用，安装板上有长亮/闪亮选择开关。希望仔细阅读使用说明书和参考产品结构图按照正确的方法操作。 | ||||||||||
| 1.分离玻璃灯座和底座,打开内灯灯罩,确认LED线路板上的长亮/闪亮选择开关。(如下图) | ||||||||||
| 2.长亮/闪亮动作选择开关: |
| |||||||||
| a). 开关在L的位置的时候常亮。b). 在LF的位置的时候闪亮。 | ||||||||||
| * 型号选择 | ||||||||||
| CSEP - | AL - | WS - | 220 - | R | LC |
| ||||
| 型号 | 光源 | 音色 | 电压 | 颜色 | 音色选择方式 | |||||
| CSEP - | AW(灯泡旋转) | WS(警告12音) | 12-DC12V | R-红色 | 无指定(None)选择内部开 | |||||
| AL (LED常亮) | WP(告警12音) | 24-DC24V | Y-黄色 | |||||||
| ALF(LED闪亮) | WM(音乐20音) | 110-AC110V | G-绿色 | |||||||
| ALS(LED频闪) | WA(警报20音) | 220-AC220V | B-蓝色 | LC指定(Order) | ||||||
