| 引线类型 | 无引线 |
|---|---|
| 允许偏差 | ±5（%） |
| 损耗 | tgδ≤0.0008 |
| 绝缘电阻 | CxRs≥3000S(23°C,100VDC,1min)（mΩ） |
| 温度系数 | -40°C～+105°C |
| 额定电压 | 850VDC（V） |
| 耐压值 | 2000（V） |
| 频率特性 | 高频 |
| 外形 | 椭圆形 |
| 应用范围 | 缓冲 |
| 调节方式 | 固定 |
| 功率特性 | 中功率 |
| 介质材料 | 有机薄膜 |
| 品牌 | 其他 |
| 型号 | CSF |
| 等效串联电阻(ESR) | ≤20（mΩ） |
 |  |  |  |  | |

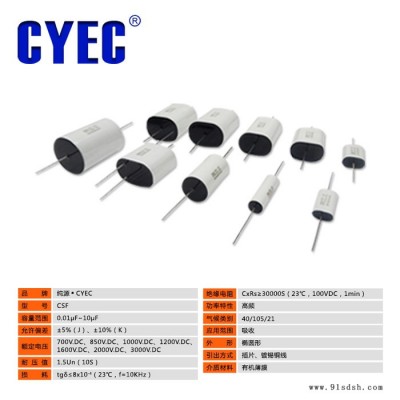

产品名称：CSF IGBT缓冲吸收电容器
核心产品：
吸收电容器、吸收保护电容器、高压电容器、金属膜电容器、聚丙烯电容器、薄膜电容器、直流电容器、电力电容器、无极电容器、无感电容器、轴向电容器、反馈电容器、微法电容、穿心电容器、超音频电容器、保护电容器、阻尼电容器、白色电容器、扁形电容器、插板电容器、高频电容器、脉冲电容器、耐压高电容器、双面膜电容器、损耗小电容器、椭圆电容器、锌铝膜电容器、针脚电容器、直插电容器
太阳能发电电容器｜风能发电电容器｜充电汽车电容器｜石油机械电容器｜高频电源电容器｜UPS电源电容器｜逆变电源电容器｜电镀电源电容器｜逆变焊机电容器｜感应加热设备电容器｜高压变频器｜变频器电容器｜光伏电容器｜静电除尘电容器｜半桥电容器｜激光电源电容器｜逆变器电容器
服务热线：400 617 2918
| CSF/CSD UN 850V Us 1300V Urms 450V | ||||||||||
| Cn(μF) | DIMENSIONS (mm) | du/dt(V/μs) | Ipk(A) | ESR(mΩ) | Imax(A) | Ordering code | ||||
| D | W | T | L | d | ||||||
| 0.33 | 16 | 32 | 11 | 19 | 1.0 | 900 | 297 | 4.7 | 8 | CSF0850334J320 |
| 0.47 | 18.5 | 32 | 14 | 22 | 1.0 | 900 | 423 | 3.6 | 9 | CSF0850474J320 |
| 0.68 | 17.5 | 44 | 13 | 20.5 | 1.0 | 610 | 415 | 4.7 | 9 | CSF0850684J440 |
| 1.0 | 21 | 44 | 15.5 | 25 | 1.2 | 610 | 610 | 3.6 | 12 | CSF0850105J440 |
| 1.5 | 25 | 44 | 19 | 30 | 1.2 | 610 | 915 | 2.7 | 12 | CSF0850155J440 |
| 2.0 | 29 | 44 | 22.5 | 33.5 | 1.2 | 610 | 1220 | 2.3 | 12 | CSF0850205J440 |
| 2.5 | 27 | 57 | 20.5 | 31.5 | 1.2 | 380 | 950 | 2.9 | 12 | CSF0850255J570 |
| 3.0 | 29 | 57 | 23 | 34 | 1.2 | 380 | 1140 | 2.6 | 12 | CSF0850305J570 |
| 4.7 | 36 | 57 | 29 | 41.5 | 1.2 | 380 | 1786 | 2.1 | 12 | CSF0850475J570 |
