| 应用范围及用途 | 小家电 |
|---|---|
| 材质 | 聚酯 |
| 读卡类型 | XD |
| 工作频率 | 高频 |
| 接口类型 | ZIF |
| 特性 | 阻火/阻燃 |
| 线长 | 0（mm） |
| 芯数 | 7 |
| 形状 | 条形 |
| 应用范围 | 电脑通讯 |
| 针数 | 7 |
| 制作工艺 | 注塑 |
| 种类 | 胶壳(housing) |
| 绝缘体材质 | 尼龙 |
| 接触件材质 | 磷青铜 |
| 支持卡数 | 三合一 |
| 品牌 | 鼎腾发 |
| 型号 | 22-01-3077 |
| 加工定制 | 否 |
| 应用范围:电脑 | 接口类型:SATA/ATA |
| 种类:端子(terminal) | 类型:其他IC |
| 应用范围:电脑 | 接口类型:SATA/ATA |
| 种类:端子(terminal) | 类型:其他IC |
供应MOLEX原厂端子:22-01-3077.量大价优.订货周期快.欢迎咨询!
鼎腾发公司专业代理品牌连接器:JST 日压端子,MOLEX 连接器,JAM 连接器等.产品主要用于大小家电业,通讯业,汽车工业,办公玩具消费行业
等;本司库存大,订货交货快捷灵活，微利经营，诚信服务，灵活处事，得
到众多客商友好的认可、支持及青睐，产品全球免检！
公司是一般纳税人！
主要代理产品:日本 JST,JAM,;美国 MOLEX,AMP/TYCO 等各种知名品牌胶壳,
端子,针座等.

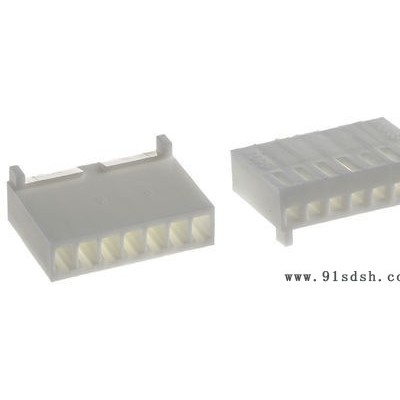

此 2695 连接器外壳系列具有 2.54 mm 节距，构成 Molex KK 互连系统的一部分，可提供简单且经济的方式来多极连接到印刷电路板。安装到外壳时，务必使用 Molex 插入工具正确安装这些接线端子。请参见工程注释获取更多详细信息。
特点和优势 ? 2.54 mm 节距
? 线对板连接和配件
? 本色（白色）
? 单排
? 外壳 22-01-2xxx 具有摩擦锁定斜面
? 外壳 22-01-3xxx 具有摩擦锁定斜面和极化肋纹
可与 2.54mm (.100") 节距 KK? 管座配接，适合与 2759 和 6459 系列接线端子一起使用，务必使用插入工具以确保正确放置接线端子和减少操作员疲劳。
这些 KK 2695 系列外壳 22-01-2xxx 的部件号有摩擦锁定斜面，22-01-3xxx 有摩擦锁定斜面和极化肋纹。 KK 6471 系列外壳使用 4809 系列接线端子。
Molex KK 互连系统可为印刷电路板的多极连接提供简单而经济的解决方案。 该系列的 Molex KK 从 2.54 mm 节距线到线路板连接器包括压接式、IDT 和印刷电路板插座，压接接线端子，直管座和 90° 印刷电路板管座，以及辅助工具。
有 2 到 15 路类型，0.1in. 节距
IDC 插座包含非常适合菊链式连接或者强震应用的高压触点
直插式摩擦锁有助于防止意外断开
装配有触点的印刷电路板插座具有正极悬臂擦作用
通常情况下，插座外壳 6471 系列接受压接端子
通常情况下，插座外壳 2695 系列接受压接端子
插座和极化键单独出售，或套件中出售。
| 触点： | |
| 管座/IDT 插座 | 镀锡黄铜 |
| 插座（压接/印刷电路板）。 | 镀锡磷青铜 |
| 绝缘 | 94V-0 等级尼龙 |
| IDT 型号，UL94V-2 | |
| 大电压 | 250 V（交流） |
| 大电流 | 每路 2.5A |
| 工作温度 | 0°C 至 +70°C |
| 引脚尺寸 | 0.64mm 方形 |
| 建议印刷电路板孔直径尺寸 | 1.19mm ± 0.05mm |
| 触点数目 | 7 | |
| 行数 | 1 | |
| 节距 | 2.54mm | |
| 连接器类型 | 母座 | |
| 安装类型 | 电缆安装 | |
| 系列 | KK 254 | |
| 使用于 | KK 连接器 | |
| 主体向性 | 直 | |
| 长度 | 18.34mm | |
| 宽度 | 4.82mm | |
| 深度 | 12.7mm | |
| 外壳材料 | 尼龙 | |
| CAD 绘图 | 3D CAD 模型 | |
| 系列号 | 2695 | |
