| 外形尺寸 | 330B ×130H ×440Dmm |
|---|---|
| 用途 | 适宜于观察脉冲信号和高频信号 |
| 重量 | 6.5kg |
| 品牌 | 其他 |
| 型号 | XJ4324 |
| 加工定制 | 否 |

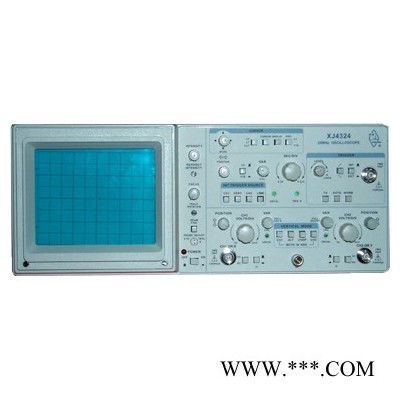

CRT读出20MHz二踪示波器XJ4324型
特点
频带宽度为20MHz
具有游标读出功能： 能将测试档级及被测信号的电压、时间、频率以字符形式在CRT屏幕上显示。
具有独特的误操作纠错指向性寻迹功能
具有TV同步功能：能方便观察电视信号
带有触发“锁定”功能
主要技术指标
垂直系统
频带宽度 DC~20MHz
上升时间 ≤17.5ns
偏转系数 2mV/div~5V/div
工作方式 CH1、CH2、ADD、ALT、CHOP
水平系统
偏转系数 0.2μs/div~0.5s/div
扩展 ×10
工作方式 自动、触发、X-Y、外
触发方式 自动(AUTO)、常态(NORM)、交替(VERT)、TV
游标读出功能(双线游标)
电压差(△V) 两条可垂直方向移动的光标线显示当前游标间的△V值
时间差(△T) 两条可水平方向移动的光标线显示当前游标间的△T值
频率(1/△T) 两条可水平方向移动的光标线显示当前游标间的1/△T值
寻 迹
能快速寻找扫描光迹，以判断因误操作所导致的光迹偏离
一般性能
有效显示面 8 ×10div(1div=1cm)
使用电源 AC 220V/50Hz
外形尺寸 330B ×130H ×440Dmm
重 量 6.5kg
