| 适用线径 | 0.015~0.5（mm） |
|---|---|
| 步序记忆容量 | 9999 |
| 规格 | G01 |
| 产地 | 广东 |
| 产品类型 | 全新 |
| 电源电压 | 220V |
| 功率 | 2kw |
| 执行质量标准 | 国标 |
| 品牌 | 工易机器人 |
| 型号 | G01 |
| 加工定制 | 是 |
| 主轴方向 | 顺时针/逆时针（程序设定） |
| 准入认证 | IOS9001 |

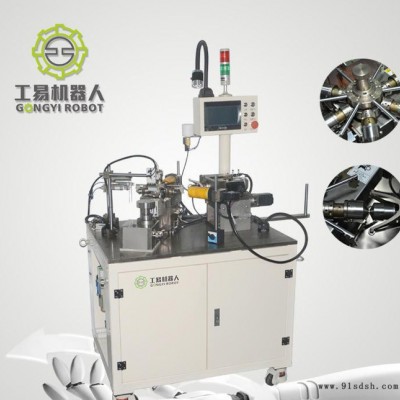

G01全自动单轴音圈绕线机 音圈线圈绕线机【工易机器人】
产品简介：
G01全自动单轴绕线机适绕各种空芯自粘线圈：各类型音圈线圈、激光头线圈、硬盘线圈、IC卡线圈、产品标签线圈、读写卡线圈、传感器线圈、振动马达线圈，及各种高精密异形线圈，贴片型线圈，多线并绕线圈。
产品特点：
●紧凑结构、高精度、高性价比；
●伺服电机由安川Yashkawa提供（战略合作伙伴）；
●电磁阀、主要气缸由德国Festo和日本CKD提供（战略合作伙伴）；
●传动系统经内部严苛测试，配置：TBI研磨丝杆，HIWIN导轨，MITSUBOSHI同步带；
●针对电磁兼容性（EMC）设计电气线路，布线整洁、标识清晰；
●电源经过滤波器（瑞士Schaffner）过滤，直流电源由Omron提供；
●系统被设计为：切断气源-自动卸压，接通电源-气源接通；
●气源压力不足，压力继电器(日本CKD)触发报警停机，保障绕线质量；
●气缸气源配备独立润滑过滤单元（FESTO）；
●风筒气源单独一路，配备过滤单元（FESTO）；
●拨动手滑阀（台湾AirTAC）便可关闭动力气源；
●风筒气流经流量计**调节，数值直观可见；
●气缸动作排气引流到机箱外部经消声器（TPC）排放；
产品参数：
外形尺寸： | (长)600*(宽)460*(高)1600mm |
净重： | 200kg |
使用电源： | AC220v±10% 单相50/60HZ |
消耗功率： | 2.0KW/H |
压缩空气气源： | 0.4Mpa~0.7Mpa |
工位主轴方向： | 顺时针/逆时针（程序设定） |
步序记忆容量： | 9999 |
操控方式： | 触摸屏7＂ |
主轴数： | 1 |
适用线径： | 0.015~0.5mm |
绕制线圈宽度： | ≤25mm |
绕制线圈外径： | 1~80mm |
驱动方式： | 伺服电机(不带线圈挤压功能） |
引出线位置： | 可以任意设定角度 |
引出线长度： | 40~70mm（特殊治具除外） |
线圈固化方式： | 预热治具，热风融着线圈 |
单独绕线产量： | 每小时600pcs（以每层15圈，2层圆形为例） |
绕线带拉伸产量： | 每小时550pcs（以每层15圈，2层方形为例） |
适绕线圈类型： | 各种空芯自粘线圈：各类型音圈、激光头线圈、硬盘线圈、IC卡线圈、产品标签线圈、读写卡线圈、传感器线圈、振动马达线圈，及各种高精密异形线圈，贴片型线圈，多线并绕线圈。 |
