| 品牌 | 昊峰 |
|---|---|

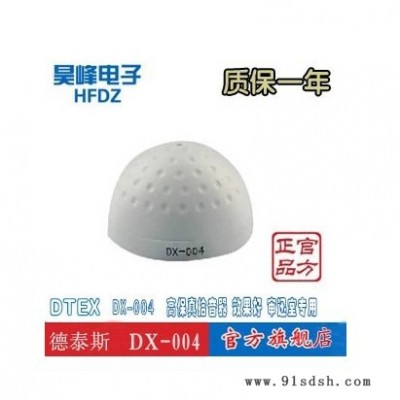

| 型号 | DX-004 |
监控拾音器如何接线安装方法
方法/步骤1拾音器安装位置的选择：拾音器可以在天花板,墙面安装。拾音器安装位置尽量离主要的谈话区域较近就可以。比如，审讯室可以安装在被审人附近;教室可以安装在讲台附近;小型会议室可以安装在天花板中央。安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。 2拾音器连接电缆的选择和布线：拾音器的安装考虑到复杂的施工环境， 推荐使用0.5mm2截面3 芯信号电缆。即常用的3×0.5 RVVP电缆，拾音器供电一般采用远端集中供电方式(即在音频记录设备端/扩音设备端集中供电)，使用的3芯电缆中分别为电源线、音频信号线、公共地线。电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。即连接拾音器一端的屏蔽网悬空，连接音频设备一端的屏蔽网接到设备地(机壳)。注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。 3拾音器电源线正极的连接方法：拾音器供电方式要求采用远端集中供电(即在音频记录设备端/扩音设备端集中供电)，其主要目的是抗干扰和噪声的能力更强。由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。单个拾音器消耗的电流大约10-30毫安，也就是说一台标称值为1安培的直流稳压电源可以至少供10多个拾音器同时工作。应用中应当考虑到电源效率和线损问题，尽量选用标称值较高的电源。这里所指的直流稳压电源就是常说的“ 变压器”， 一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。不能使用开关电源，它可能会给拾音器引入大量的电路杂音! 4拾音器电源负极和音频地线的共地连接：拾音器音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端(Line In)的地线上。如果电源地和音频地没有良好地接好， 会导致声音品质下降或没有声音。如果音频设备Line In端子的地没有和拾音器的地线相接，一般来说声音会非常小。5拾音器音频线的连接：拾音器音频信号线和音频地线可以直接连接的设备：随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端(严禁接麦克风接口)。(1) 、硬盘录像机。硬盘录像机大都有相应的音频输入端口，一般为同轴电缆BNC 插头。拾音器音频线需要连接到BNC 插头的中心插针位置， 拾音器公共地需要连接到BNC插头的外壳(也就是连接同轴电缆的屏蔽铜网)(2)、 自带功放的有源音箱。一整套普通的有源音箱一般都是左右两只，分别对应音频线的左右声道。此款拾音器只提供一路音源， 所以它是“ 单声道”音源。拾音器的音频线接音箱线的左/右声道音频线，拾音器公共地接音箱线的地线。(3)、 其他诸如功放、调音台等音频设备的连接方法等同上述方式。(4)、 严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包含麦克风，但同时也包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。(5)、 笔记本计算机很少配备有“Line In” 音频输入插孔，一般只配备MIC 输入插孔和SPEAKER输出插孔。拾音器不能直接接入到 MI C口，只能购买一台专业的外置USB接口台式声卡，使用其中的“Line In”端口来接。(6) 、 拾音器音频线不能直接接到两种音频设备上，必须连接拾音器适配器，以避免由于阻抗不匹配可能引起的音质变差。| 拾音器是什么？ |
| 拾音器也称监听头、拾音头，是用于同步录音录像监控的拾音配件。形象地说：摄像头是眼睛，拾音器就是耳朵。硬盘录像机、网络视频服务器等负责数字化传输及存储声音和图像，监视器和音箱则用于回放。可以说，没有拾音器的录像就好比无声电影。 |
| 拾音器是麦克风？ |
| 不全对。拾音器不但包含高灵敏度麦克风，还集成前置放大电路。因此，拾音器可以直连DVR、有源音箱、耳机、声卡等，而麦克风还 需连接功放。另外，普通麦克风通常是定向的和低灵敏的，在很近的距离对准了说话才行。拾音器/拾音头为了拾音更远，大多被设计成高灵敏度、无方向或全指向性的。 |
| 拾音器的应用环境 |
| 拾音器能应用到各种需要单独声音监控或者音视频同步监控的任何场合。比如,审讯室、会议室、监狱监仓、教室、机场、地铁、车站、政府机关对外窗口、银行等公共安全重点区域。 |
| 拾音器的分类 |
| 按指向性：全指向性、单一指向性。按防水特性：普通、防潮、防水、水下。按处理技术：模拟、数字，降噪、非降噪，窄带、宽带。 |
| 拾音器的价格 |
| 拾音器品质千差万别，价格也从十来元到上千元不等。就像平常使用的麦克风，电脑麦克有几元、几十元的，卡拉OK或者会议话筒几百元，而播音员的专业话筒几千上万。选择的原则就是，多做现场测试，用最适合自己环境的。 |
| 拾音器的后端设备 |
| 有耳机、有源音箱、硬盘录像机(DVR)、网络摄像机、网络音视频编码器、音频矩阵、调音台、监视器喇叭、音箱功放等。 |
| 拾音器的应用前景 |
| 目前主要应用在公共安防监控领域，改变以往只有图像没有声音的现状。随着技术的发展和进步，还可以拓展到语音识别、音频报警、刑事侦查、水下地下安全网、地震监测等众多领域。可以预言的是，音频监控将来一定会和视频监控一样形成一个巨大的高科技产业。 |
| 拾音器的品质 |
拾音器的参数只代表其部分电气特性，无论是示波器、电声仪也只能看个大概。主要的评判还需要现场测试、靠人耳去听。音质的好坏、噪音的大小、对人声的分辨率、抗声音混淆的能力大小通过现场测试就能一目了然。比如一味强调降噪，声音如果失真度太高，那这就是失败的。
