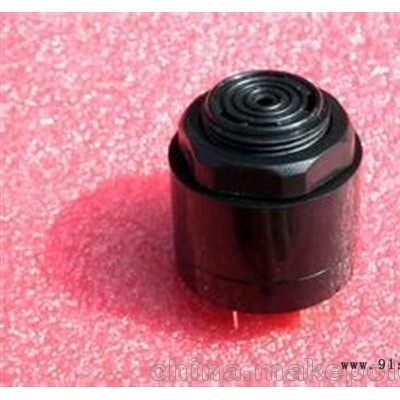

外观结构压电式蜂鸣器通常呈圆形，由压电陶瓷片、引线和共鸣腔组成。

而中间的压电陶瓷片又由金属镀层、陶瓷片、胶水、金属片构成。

常见的压电式蜂鸣器的形状及电路符号如右图所示:

从电学角度来看，压电陶瓷可以简化为一个电压源和一个电容的串联模型。折叠编辑本段分类除上图所示的两根电极的全电极型压电蜂鸣片之外，还有一种三个电极的反馈电极型压电蜂鸣片。通常全电极型蜂鸣片驱动电路简单，但发出的声音较小;反馈电极型驱动电路相对复杂，但发出的声音较大。

有源蜂鸣器与无源蜂鸣器的区别:

注意:这里的'源'不是指电源，而是指震荡源。

也就是说，有源蜂鸣器内部带震荡源，所以只要一通电就会叫;

而无源内部不带震荡源，所以如果用直流信号无法令其鸣叫。必须用2K-5K的方波去驱动它

有源蜂鸣器往往比无源的贵，就是因为里面多个震荡电路。

无源蜂鸣器的优点是:

1. 便宜

2. 声音频率可控，可以做出'多来米发索拉西'的效果

3. 在一些特例中，可以和LED复用一个控制口

有源蜂鸣器的优点是:程序控制方便。

两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。

迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 '-'引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。

有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
