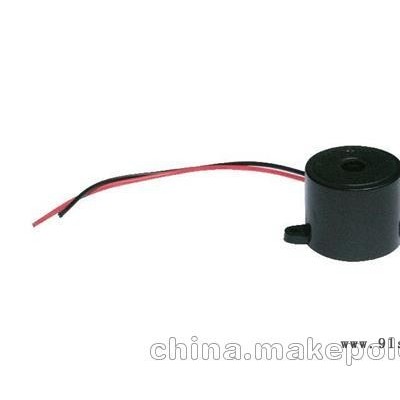

外观结构压电式蜂鸣器通常呈圆形，由压电陶瓷片、引线和共鸣腔组成。

而中间的压电陶瓷片又由金属镀层、陶瓷片、胶水、金属片构成。

常见的压电式蜂鸣器的形状及电路符号如右图所示:

从电学角度来看，压电陶瓷可以简化为一个电压源和一个电容的串联模型。折叠编辑本段分类除上图所示的两根电极的全电极型压电蜂鸣片之外，还有一种三个电极的反馈电极型压电蜂鸣片。通常全电极型蜂鸣片驱动电路简单，但发出的声音较小;反馈电极型驱动电路相对复杂，但发出的声音较大。

于这里要介绍两种驱动方式的方法，所以在设计模块系统中将两种驱动方式做到一块，即程序里边不仅介绍了PWM 输出口驱动蜂鸣器的方法，还要介绍I/O 口驱动蜂鸣器的方法。所以，我们将设计如下的一个系统来说明单片机对蜂鸣器的驱动:系统有两个他激蜂鸣器，频率都为2000Hz，一个由I/O 口进行控制，另一个由PWM 输出口进行控制;系统还有两个按键，一个按键为PORT 按键，I/O 口控制的蜂鸣器不鸣叫时按一次按键I/O 口控制的蜂鸣器鸣叫，再按一次停止鸣叫，另一个按键为PWM 按键，PWM 口控制的蜂鸣器不鸣叫时按一次按键PWM输出口控制的蜂鸣器鸣叫，再按一次停止鸣叫。

两种蜂鸣器好像一样，但仔细看，两者的高度略有区别，有源蜂鸣器a，高度为9mm，而无源蜂鸣器b的高度为8mm。如将两种蜂鸣器的引脚都朝上放置时，可以看出有绿色电路板的一种是无源蜂鸣器，没有电路板而用黑胶封闭的一种是有源蜂鸣器。

迸一步判断有源蜂鸣器和无源蜂鸣器，还可以用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 '-'引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。

有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。
