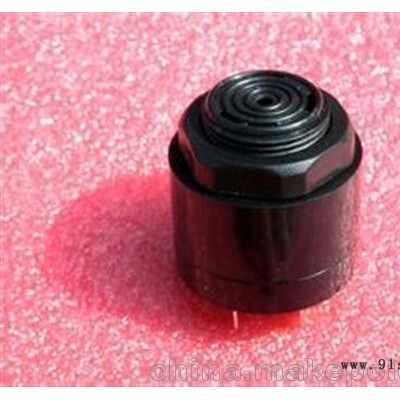

驱动模块在单片机应用的设计上，很多方案都会用到蜂鸣器，大部分都是使用蜂鸣器来做提示或报警，比如按键按下、开始工作、工作结束或是故障等等。这里对单片机在蜂鸣器驱动上的应用作一下描述。折叠编辑本段驱动方式蜂鸣器由于自激蜂鸣器是直流电压驱动的，不需要利用交流信号进行驱动，只需对驱动口输出驱动电平并通过三极管放大驱动电流就能使蜂鸣器发出声音，很简单，这里就不对自激蜂鸣器进行说明了。这里只对必须用1/2duty 的方波信号进行驱动的他激蜂鸣器进行说明。

万用表测电阻区别

用万用表电阻档Rxl档测试:用黑表笔接蜂鸣器 '+'引脚，红表笔在另一引脚上来回碰触，如果触发出咔、咔声的且电阻只有8Ω(或16Ω)的是无源蜂鸣器;如果能发出持续声音的，且电阻在几百欧以上的，是有源蜂鸣器。同时有源蜂鸣器直接接上额定电源(新的蜂鸣器在标签上都有注明)就可连续发声;而无源蜂鸣器则和电磁扬声器一样，需要接在音频输出电路中才能发声。

无源蜂鸣器的优点是：

1。便宜

2。声音频率可控，可以做出“多来米发索拉西”的效果

3。在一些特例中，可以和LED复用一个控制口

有源蜂鸣器的优点是：程序控制方便。

通过设定一个周期内电平的宽度来实现的。当输出模式选择为普通模式时，占空比寄存器是用来设置高电平的宽度。250μs 的宽度计数值为250μs/1μs=(250)10=(0FA)16。只需要在占空比寄存器的高2 位、中4 位和低4 位中分别填入0、F 和A 就可以完成对占空比的设置了，设置占空比为1/2duty。

以后只需要打开PWM 输出，PWM 输出口自然就能输出频率为2000Hz、占空比为1/2duty 的方波。

b) I/O 口定时翻转电平驱动蜂鸣器方式
