| 材质 | 金属 |
|---|---|
| 工作电压 | 24V |
| 供电电压 | DC24V |
| 环境温度 | 温度：0℃～+40℃ |
| 探测方式 | 点型 |
| 外形尺寸 | 132.5mm（高3U）×482.6mm（宽）×225mm（厚） |
| 相对湿度 | 相对湿度≤95%，不结露 |
| 颜色 | 灰白色 |
| 重量 | 10kg |
| 主要适用范围 | 通用 |
此价格为网络报价,具体成交优惠折扣价格请电议区域经理：0515-88779233，18962006835。
GST-GBFB-200/MP3广播分配盘_价格|布线接线|安装说明书
一、特点
GST-GBFB-200/MP3 广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305 型输出模块等设备共同组成消防应急广播系统。同时它也通过RS485 串行总线与消防控制器相连接，一起完成消防联动控制。它可以同时接入**多两路功放，以满足工程上的**大限度的需要。具备SD 卡接口，可播放SD 卡中MP3 格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
二、主要技术指标
（1） 工作电压：DC24V
（2） 两路广播总线
（3） 可**多级联两台功率放大器
（4） 使用环境：
温度：0℃～+40℃
相对湿度≤95%，不结露
（5） 外形尺寸：
132.5mm（高3U）×482.6mm（宽）×225mm（厚）
三、结构特征、安装与布线

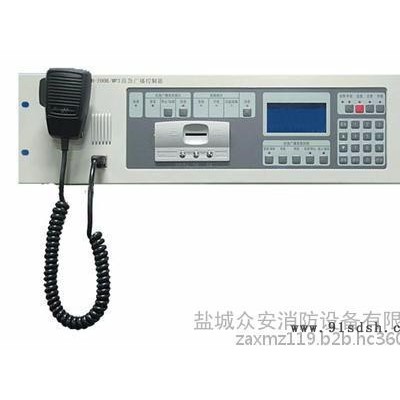

GST-GBFB-200/MP3 广播分配盘外形及结构示意图如图8-1。
本广播分配盘采用标准插盘结构安装，后部示意图如图8-2。
其中系统内部接线：
○1 功放过载输入1：与** 路功放的故障输出相连接。
○2 功放过载输入2：与第2 路功放的故障输出相连接。
○3 ○4 ○19 RS485 接口：与RS485 总线通信的消防控制器相连，用于与消防控制器通信的通信。
○5 控制接口：预留接口。
○6 机壳地：用于与大地相连。
○7 遥控输出：与功率放大器遥控端子相连。用于应急广播时强行启动功率放大器。
○8 电源输入：本机DC24V 电源接入端子。
○9 电源开关：开关机器使用。
○10 ○11 ○12 ○13 功放定压输入1~4：**、2、3、4 路功率放大器音频接入端子。
○14 音频输出：与功率放大器音频输入口相接，作为功率放大器的音源输入。
○15 外线1：音频信号输入接口。连接外置音源信号，如CD、DVD 等。
○16 外线2：音频信号输入接口。外置正常广播音源输入。
○17 电子录音机输出：电子录音机信息输出接口。
○18 调试接口：ISP 程序升级接口，厂家留用。
○20 级联输出接口：控制信号（输出线）。该控制线与功率放大器级联，用于想功率放大器传递话筒监听静音及自检信号。
布线要求：定压输出线采用阻燃RV 线，截面积≥1.0mm2**大传输距离1500米。
