一、项目背景及需求
北京市某区级重点学校,建校于1956年, 为“北京市示范性普通高中”， 教育部首批“全国现代教育技术实验学校”。 学校占地面积57333平方米，建筑面积38000平方米，拥有50个教学班。由于本学校为北京市高考考点，所以广播系统要求既能满足学校日常教学及管理需要，又要保证中、高考英语听力考试的顺利进行，因此学校要求校园广播系统具有备份功能，即在IP网络广播出现问题时，能通过定压广播系统无缝将听力广播信号接入，确保在中高考英语听力考试时，万无一失。根据学校对广播系统的实际功能需求，结合学校现有情况，同时考虑到学校未来的扩展。我们对学校的广播系统分析如下：
1.校园广播功能区
1）教学楼2栋,主教学楼为高一、二年级教学楼，共6层，地下1层，地上5层，35间教室，楼道长80米；高三年级教学楼，共4层，15间教室，楼道长60米 。
2）科技楼1栋，4层，10间实验室，12间专业教室，楼道长70米。
3）宿舍楼1栋，5层，楼道长120米。
4）餐厅1栋，2层，面积约1200平米。
5）行政楼、图书楼、体育馆暂不做广播设计，利用室外公共区广播扩声，需预留接口。
2.室外功能区
1）标准篮球场地一个，2000平米。
2）标准400米跑道大操场一个。
3）校园室外公共区。
3.功能要求
1)要求具有上下课音乐铃和常规校园广播的功能，如广播体操、眼保健操自动播放，广播通知、公共区域语音广播等广播节目。
2)要求校园广播可用于外语听力教学和考试，而且要实现不同年级可以同时播放不同的节目，在功能上也必须是点对点可控制，即广播系统可对一个或几个班级同时进行听力考试。
3）因有外语听力训练和考试的需要，所以广播的音质要求也相对较高，需要语音要求清晰、宏厚，无背景噪声。并且在学校举行重要考试时，如中高考时广播系统可以达到双保险的备份广播。
4）教室以外的区域： 宿舍楼、餐厅、运动场等场所用IP分区方式广播系统，可与IP广播整体无缝接入。校园广播系统能够满足灵活分区分组，广播管理员能根据实际情况灵活改变分区设置。
5）大操场的室外音箱可以通过操场广播室设备进行单独广播使用，以保证在集会、比赛等重要活动时进行扩音广播。
二、需求分析及方案设计
鉴于上述使用要求，用最佳设计方案体现更高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列。本着科学、经济、实用、适用的原则，我们把校园广播系统设计为IP网络广播系统。借助于学校现有的校园网，通过网络传输广播信号和控制信号,并且考虑到学校高考英语听力考试的需要，我们将学校教室部分设备做了定压备份处理，即增加了一套定压备份广播，以满足学校高考及日常英语教学的需要。
1.设计思路
1）设计总纲：本次校园广播总体系统设计为网络传输，即IP网络广播系统。
2）区域设计：广播主控制室部分、分控工作站、区域管理分中心、教室部分、室外部分计五部分设计内容进行分项设计。
主控工作站：广播服务器，主要负责打铃自动播放。
分控工作站：主管老师、学生处、安保室等，主要负责通知、讲话、教学以及权限管理。
区域管理分中心：主要负责本地播放，区域内的管理，如宿舍、餐厅、操场等。
教室部分： 可实现任意点对点单点控制。
公共区域：楼道走廊及室外区域等，划分为若干区域，实现可以任意选 择单点、分组或者全部的广播点进行广播。
2.音源设计
1）数字音源设计：数字音源就是计算机输出的音频信号，特点就是能定时自动播出。
2）模拟音源设计：DVD播放机（支持USB音源）、会议话筒、无线话筒。
3.整体控制设计
设计该系统以网络为基础，凡是网络覆盖到的地方都可设置广播接收点，实现广播的收听。本系统广播控制中心由IP网络广播服务器集中管理。（且服务器可存储上万首数字音源，供老师教学点播用）。校园广播控制中心可以对全校进行广播控制，且主控信号具有优先级的功能。
校园IP网络广播主控管理软件支持多级副控，学校各年级组长及教学主任可以根据需要设立副控系统。方便主持、管理本年级的工作。同时主控管理软件可显示IP网络音箱的工作状态，如网络通断显示、音箱音量大小等。便于主管教师查看系统中各个IP广播接收端的工作状态。
4.教室设计（需要达到听力考试标准）
教室部分采用IP网络备份终端+高保真音箱，可寻址到每间教室。任何教室可按学校编制进行分组、分年级管理。每个教室设计安装IP网络定压份备壁挂终端：GM-8017。本终端不仅可接入网络信号，同时可接入定压广播信号，当进行英语听力考试时，特别是中高考听力考试时，可实现定压备份功能。
教室IP广播终端同时具备本地扩音功能，可将本地PC类音频信号通过教室终端放大播出。节省了多媒体音箱，也让教室内设备得到精减，压缩成本的同时，也更加美观。为了达到本广播系统语音教学的需求。我们每教室安装高保真木质音箱GM-PV806两只。每只功率额定10W，定阻接口，本音箱为语音级品质打造的全频音箱，音质清晰，完全满足语音考试、铃声、背景音乐的需要。
5.分控系统设计
学校广播室统管全校日常的规律性广播，如打铃、升旗、眼保健操等，学校教务中心经常会对各个年级，各个办公室有临时性的广播，为方便教务中心实现远程控制，进行临时广播，我们设计一套远程IP寻呼主机，可对考试过程中注意事项及要求进行及时传达和广播。
6.备份功放设计
听力考试活动是最重要的一个广播设计核心内容，功率放大器是广播系统中非常重要的设备，直接影响系统的稳定性和广播音质的好坏，对于听力备份部分，我们在设计时，着重功放性能。本次采用的功放为GM-PA系列军工级功率放大器。动力更强劲，质量更稳定可靠。另外配置功放时我们除了考虑终端音箱的功率损耗外，还考虑到线路及其他设备的损耗，保证且系统有合理冗余的功率，切实保证系统的稳定性。
本系统中主教学楼设计音箱总功率为700W，我们设计一台1000W的功放进行备份，型号为GM－P1000A；高三年级教学楼设计音箱总功率为300W，我们设计一台500W的功放进行备份，型号为GM－P500A。科技楼的专业教室和实验室，由于一般不作为考试教室，可以不设计备份功放，这样也节约了一部分设备和工程成本。
7.教学楼楼道广播设计
教学楼2栋，为保证校园广播音质要求，设计安装高品质壁挂音箱GM-356（6W），按照每20米一只的设计原则，主教学楼每层安装4只，共24只；合计功率144W，高三年级教学楼每层安装3只，共12只，合计功率72W。
每栋楼设计为一个分区，主教学楼安装一台IP网络功放GM-IP350（350W）。高三年级教学楼安装一台IP网络功放GM-IP120（120W）。本区域主要接收学校广播通知、上下课铃声、背景音乐等，线缆由该区域汇聚层设备间沿弱电管线引至控制室。
8.科技楼楼道广播设计
科技楼1栋，为保证广播音质要求，设计安装高品质壁挂音箱GM-356（6W），按照每20米一只的设计原则，每层安装4只，共16只，合计功率96W。在该栋楼设计安装一台IP网络功放GM-IP350（350W）。本区域主要接收学校广播通知、上下课铃声、背景音乐等，线缆由该区域汇聚层设备间沿弱电管线引至控制室。
9.宿舍区广播设计
学校宿舍楼1栋5层，分男生、女生两侧，设计安装高品质壁挂音箱GM-356（6W），按照每20米一只的设计原则，每层安装6只，共30只，总功率180W。本区域设计安装一台IP网络功放GM-IP350（350W），除了接收主控室日常广播及作息铃声之外，为了方便宿管老师日常管理需要，为本区域配备鹅颈话筒GM-140 一支，便于老师临时广播通知、找人等。
10.餐厅区广播设计
餐厅区域作为一个独立分区，在早餐、午餐、晚餐期间需要播放轻松的背景音乐，来抑制噪声，为师生营造一个良好愉快的用餐环境。按照餐厅面积，每层设计安装高品质室内壁挂音箱GM-506（30W）6只，共12只，合计功率为360W，采用双芯护套电缆，从功放敷设至各广播点处。本区域设计安装一台IP网络功放GM-IP650（650W），并配备鹅颈话筒GM-140 一支，方便值班老师临时广播需要。
11.室外公共区广播设计
室外公共区域主要播放日常上下课铃声、背景音乐及广播通知等，音箱主要安装于学校主干道两侧楼体及路灯灯杆，根据学校的实际情况，共需安装24只室外防雨音柱GM-418（40W），合计功率为960W，需安装一台IP网络前置终端GM-8004A+两台纯后级定压功放GM-P1000（1000W）。
12.运动场广播设计
要求满足举行各类体育比赛、运动会、升旗仪式、大型集会等广播需求，要求广播系统的声音清晰，明亮，对于音乐和人声都要有很好的解析还原。加上室外区域比较空旷，开阔，所以在音箱的选择上既要有很好的频响范围，还要有足够的功率。根据学校的实际情况大操场东西两侧设计安装10只80W室外防雨音柱GM-828。
操场区域功放为GM-PA系列军工级功率放大器。动力更强劲，质量更稳定可靠。共需安装一台IP网络前置终端GM-8004A+一台纯后级定压功放GM-P1000A（1000W）。同时为方便学校在举办活动时可以在现场远程点播需播放的音乐，我们在运动场广播配备了一台智能音乐编程播放器GM-8608S。
三、系统功能特点
金迈视讯数字IP网络广播系统针对不同场所的应用，提供了不同的控制和管理应用界面，实现了广播系统丰富的应用功能，与传统的模拟广播系统相比，本系统统更符合信息数字化发展趋势，是信息数字化在实际应用中的具体体现。
1.领导讲话直播：
领导无需到专门的广播中心，个需要通过办公电脑，便可以经GM-8003对讲终端实现远程讲话。可以对全区讲话，也可以对任选区域讲话。也可与分控点的IP终端进行对讲。
2.语音实时直播：
采播源可以是其他商用或自用电台、卡座、CD播放器、MP3播放器、麦克风等。
3.分控工作站间可实现对讲：
学校管理人员可在主控工作站的IP网络终端与分控工作站IP网络终端，进行语音对讲。
4.远程控制功能：
通过网络可对终端设备进行跨网段控制，并实时反馈现场操作信息，可视化图形信息显示当前设备的各种状态。远程控制包括：设备开/关、音量大小、设置IP等。
5.定时广播管理：
根据广播内容的需要，可按星期、日、小时以及按终端、节目、时间的排序建立一个或者多个定时广播任务，系统将自动执行所有指定的任务，无需人工操作，真正实现无人值守。
6.任意分区自动直播/广播：
通过控制软件设定，对任意划分的区域进行不同内容自动播放，如电台的节目/紧急通知等。
7.特定区域单独直播/广播：
通过控制软件的设定，对某个区域进行个性化广播，如某个区域的各个分点召开会议。还可以根据不同的区域，不同的播放内容，播放时间长短不同，分别通过主控中心软件进行任务设置等。
8.各区域自由组合广播：
通过控制软件的设定，可任意对某一个或几个区域进行定时广播，如对公共区、生活区、图书馆、等区域组合播放背景音乐等。
9.选择区域进行临时广播：
系统可根据需要选择区域进行临时性广播，如某领导讲话、播放通知等。
10.同一时间不同区域不同内容的广播：
通过控制软件的设定，可实现同一时间不同的区域播放不同的内容，如：不同区域同时进行不同内容的事件通知等。
11.紧急报警：
系统平时播放音乐，当有紧急广播要求时，系统立即强制切换为紧急广播状态，对所需要广播的区域进行紧急广播。
12.定压备份：
有重要活动时，定压与IP网络广播相得益彰，可以互相作为对方的备份,保证听力活动正常进行。
四、校园IP广播系统设备清单
| 序号 | 设备名称 | 型号 | 数量 | 单位 |
| 主控室 | ||||

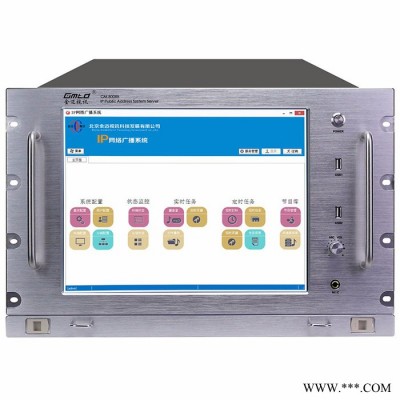

| 1 | IP网络广播服务器 | GM-8008B | 1 | 台 |
| 2 | IP网络广播软件 | V2.3 | 1 | 套 |
| 3 | IP网络彩屏寻呼终端 | GM-8003 | 1 | 台 |
| 4 | IP网络消防主机 | GM-8007 | 1 | 台 |
| 5 | IP网络电源控制器 | GM-8019 | 1 | 台 |
| 6 | 监听音箱 | GM-8001 | 1 | 只 |
| 7 | 会议话筒 | GM-140 | 1 | 支 |
| 8 | DVD播放机 | GM-8621T | 1 | 台 |
| 10 | 数码调音台 | GM-90601A | 1 | 台 |
| 11 | 广播机柜 | | 1 | 个 |
| 副控站（三个年级领导办公室） | ||||
| 1 | IP网络广播软件 | V2.3 | 3 | 套 |
| 2 | IP网络彩屏寻呼终端 | GM-8003 | 3 | 台 |
| 教室设备（含实验室及专业教室） | ||||
| 1 | 纯后级功放机 | GM-P1000A | 1 | 台 |
| | 纯后级功放机 | GM-P500A | 1 | 台 |
| 2 | IP网络备份终端 | GM-8017 | 72 | 台 |
| 3 | 壁挂音箱 | GM-8015A | 72 | 对 |
| 主教学楼楼道设备 | ||||
| 1 | IP网络功放 | GM-IP350 | 1 | 台 |
| 2 | 壁挂音箱 | GM-356 | 24 | 只 |
| 高三年级教学楼楼道设备 | ||||
| 1 | IP网络功放 | GM-IP120 | 1 | 台 |
| 2 | 壁挂音箱 | GM-356 | 12 | 只 |
| 科技楼楼道设备 | ||||
| 1 | IP网络功放 | GM-IP350 | 1 | 台 |
| 2 | 壁挂音箱 | GM-356 | 16 | 只 |
| 宿舍区设备 | ||||
| 1 | IP网络功放 | GM-IP350 | 1 | 台 |
| 2 | 会议麦克风 | GM-140 | 1 | 支 |
| 3 | 壁挂音箱 | GM-356 | 30 | 只 |
| 餐厅区设备 | ||||
| 1 | IP网络功放 | GM-IP650 | 1 | 台 |
| 2 | 会议麦克风 | GM-140 | 1 | 支 |
| 3 | 壁挂音箱 | GM-506 | 12 | 只 |
| 室外公共区设备 | ||||
| 1 | IP网络前置终端 | GM-8004A | 1 | 台 |
| 2 | 纯后级功放机 | GM-P1000 | 2 | 台 |
| 3 | 防雨音柱 | GM-418 | 24 | 只 |
| 运动场+篮球场设备 | ||||
| 1 | 智能音乐编程播放器 | GM-8608S | 1 | 台 |
| 2 | IP网络前置终端 | GM-8004A | 1 | 台 |
| 3 | 高端纯后级功放机 | GM-P1000A | 1 | 台 |
| 4 | 无线麦克风 | GM-9200U | 2 | 套 |
| 5 | 防雨音柱 | GM-828 | 10 | 只 |
五、校园IP广播系统架构图
