| 信息传送内容 | 语音 |
|---|---|
| 支持网络 | 是 |
| 频段 | 409/135（MHz） |
| 发射功率 | 500mW-1（W） |
| 外形尺寸 | 35.6*19*3.2（mm） |
| 品牌 | 思为无线 |
| 型号 | SA818 |

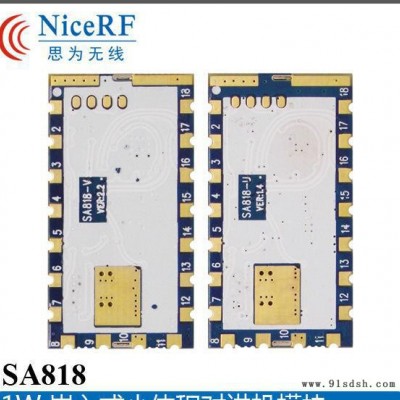

SA818是一款性价比很高的集成专业对讲机模块，内置高速微控制器、高性能射频收发芯片及射频功放，并提供标准RS232串口可与模块进行通讯，从而简单快捷地设置模块的相关参数并对收发功能进行控制。用户只需在此款模块上外接音频功放、麦克风、喇叭，即可作为一个小型的对讲机工作。简化的接口和超小的体积使此款模块得以广泛的应用，亦能方便快捷地嵌入到各项手持设备中，以提高终端产品的综合性能。
● UHF频段400~480 MHZ
● VHF频段134~174 MHZ
● 发射接收频率独立
● 带宽12.5 / 25 KHz
● 输出功率高达1W
● 开阔地传输距离为4-5公里
● 高接收灵敏度：-124 dBm
● 高集成小体积
● 38级CTCSS模拟亚音频码
● 166级正相、反相CDCSS数字亚音频
● 8级静噪
● 8级可调音量
● 高低功率可选（500mW-1W）
● 宽范围工作电压3.3-5.5 V
● 内置EEPROM，数据掉电保存
● 采用1ppm TCXO晶振，性能稳定
● 小型对讲机
● 无视对讲系统
● 楼宇小区安防系统
● 户外运动产品
● 音频监听系统
参数 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
工作电压范围 |
| 3.3 | 4.2 | 5.5 | V |
工作温度范围 |
| -30 | 25 | 70 | ℃ |
电 流 消 耗 | |||||
休眠电流 |
|
| ≤1 |
| uA |
接收电流 |
|
| 60 |
| mA |
发射电流（高功率） |
|
| 650 | 750 | mA |
发射电流（低功率） |
|
| 450 | 550 | mA |
发 射 射 频 参 数 | |||||
工作频率范围 | UHF | 400 |
| 480 | MHZ |
工作频率范围 | VHF | 134 |
| 174 | MHZ |
发射功率（高功率） | @VCC=4.0V | 28 | 29.5 | 31 | dBm |
发射功率（低功率） | 25 | 26.5 | 27 | dBm | |
调制灵敏度 | @1.5Khz/2.5KHZ频偏 |
| 10 |
| mV |
音频调制失真 | @1.5Khz/2.5KHZ频偏 |
| 2 | 5 | % |
信噪比 | @1.5Khz/2.5KHZ频偏 | 38 | 40 | 45 | dB |
邻道功率 | @12.5K offset |
| -60dBc |
| dBm |
CTCSS调制频偏 |
| 0.35 | 0.5 | 0.75 | KHZ |
接 收 射 频 参 数 | |||||
接收灵敏度 | 13dB输出语音信呐比 |
| -124 |
| dBm |
接收信噪比 | @1.5KHZ频偏 | 45 | 50 |
| dB |
音频输出幅度 |
|
| 700 |
| mV |
音频输出阻抗 |
|
| 200 |
| OHm |
脚位编号 | 引脚定义 | 描 述 |
1 | Audio ON | 音频功放控制，低电平有效 |
2 | NC | 空脚 |
3 | AF_OUT | 音频输出 |
4 | NC | 空脚 |
5 | PTT | 发射/接收控制脚，“0”为发射；“1”为接收，默认接收模式 |
6 | PD | 模块休眠使能，“0”或者悬空为休眠；“1”为正常工作 |
7 | H/L | RF高低功率控制；接地为低功率，悬空为高功率。 |
8 | VBAT | 接电源正 |
9 | GND | 接地 |
10 | GND | 接地 |
11 | NC | 空脚 |
12 | ANT | 射频输入/输出脚（接50欧姆天线） |
13,14,15 | NC | 空脚 |
16 | RXD | 串口接收数据口 |
17 | TXD | 串口发送数据口 |
18 | MIC_IN | 咪头信号输入 |
