| 建议零售价 | ￥0.00 |
|---|---|
| 类别 | 多款供选 |
| 标准类型 | 德标 |
| 标准编号 | GB879-86 |
| 公称直径 | 见参数（mm） |
| 表面处理 | 氧化发黑 |
| 材料等级 | 易切钢 Y12 |
| 应用范围 | 机械工业用紧固件 |
| 加工定制 | 否 |
| 样品或现货 | 现货 |
| 公称长度 | 见参数 |
| 属性 | 属性值 |
| 品牌 | HALDER |
| 型号 | 多款供选 |

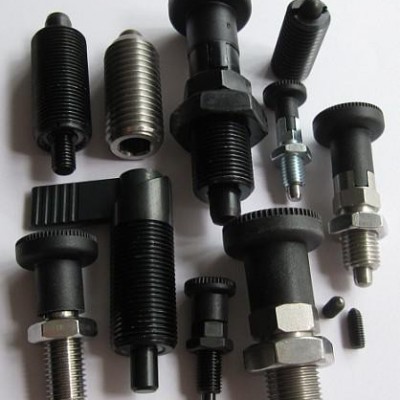

现货供应进口/台湾产分度销、分割定位柱、旋钮柱塞
有关定位柱的荷重表示
定位珠/柱的尺寸表上有荷重表示，请参考之。
l **小荷重表示定位珠/柱接触时，梢子尚未压缩时的力量
l **大荷重表示定位珠/柱梢子压缩到终点的力量
主营：机械标准件、模具标准件、液压系统配件、操作件、分度销、旋钮柱塞、定位珠、碰珠、弹簧柱塞、快锁插销、定位零件、快速夹钳、弹簧、铰链、万向滚珠
Halder 2211. 旋钮柱塞(迷你型)
特长:适用锁固于薄钢板或空间小的场所。
无卡锁者把手上拉,定位解除,有卡锁者,把手上拉回转30°,梢子内缩,定位解除,把手放下即作定位动作。
可使用调整环调整分割定位柱高度。使用温度-30℃～80℃。
Halder 2211. 旋钮柱塞(无卡锁)
特长:把手部上拉,梢子内缩,定位解除。手放松后,梢子由内藏弹簧自动回位,是一种手操作的定位柱。螺牙有逃角,定位柱可完全锁到底部。使用温度-30℃～80℃。
钢材型号材质：本体:钢材 处理:染黑 把手:塑料 颜色:黑色 销子：钢材 热处理
Halder 2211. 旋钮柱塞) (有卡锁)
特长:把手部上拉,梢子内缩,定位解除。手放松后,梢子由内藏弹簧自动回位,是一种手操作的定位柱。螺牙有逃角,定位柱可完全锁到底部。使用温度-30℃～80℃
钢材型号材质: 本体:钢材 处理:染黑 把手 :塑料 颜色:黑色 梢子:钢材 处理:热处理
不锈钢型号材质:本体 :SUS303 把手:塑料 颜色:黑色 梢子:SUS303 处理:镀镍
Halder 2211. 无旋钮柱塞 (无卡锁)
特长:螺牙部上拉梢子内缩,定位解除。手放松后,梢子由内藏弹簧自动回位,是一种手操作的定位柱。螺牙部可连结配件,作其它的机构设计。螺牙有逃角,定位柱可完全锁到底部。使用温度-30℃～80℃。
作用：
1.该销具有快速拔插、准确定位的作用。高度锁紧，同时可以重复高精密定位。
2.广泛应用于工业，航天，船舶，汽车，模具，消防，健身器材，机床、货架、电子等领域。
3.结构特点：
1）拉出压花手柄，销体头部缩回，移动到定位孔处；
2）松开压花手柄时，销体头部弹出，定位在定位孔处；
3）销体经过高精度的加工和热处理，适合各种高精度的定位与插拔；
4）根据使用环境及条件可以选择不同的主体材质；
分度销(2212.045)
Index Plungers (without hexagon collar)
Material:
Body: Free cutting steel, blackened
Stainless steel 1.4305
Locking pin: Steel, hardened
Stainless steel 1.4305, nickel-plated
Knob: Plastic (PA 6), black,
Not removable
Note:
For indexing purposes. Suitable screwdrivers are available.Temperature range from -30℃up to +80℃Lock nuts to be purchased separatel
分度销（2212.005/2212.405）
Index Plungers (with hexagon collar)
Material:
Body: Free cutting steel, blackened
Stainless steel 1.4305
Locking pin: Steel, hardened
Stainless steel 1.4305, nickel-plated
Knob: Plastic (PA 6), black, dull
Not removable
Notes:
For indexing purposes.Temperature range from -30 up to +80.Lock nuts have to be purchased separately.
分度销（2212.724）
Index Plungers（simple finish）
Material:
Body Material Steel, galvanized
Locking Pin Material Stainless steel 1.4305
Pull-ring Material Stainless steel
Knob Material Plastic (PA 6), black, not removable
Lock nut Material Steel, galvanized
Note:
Simple finish having very small dimensions
Application limited to cases not requiring a precise positioning
Lock nuts have to be purchased separately
