| 产地 | 广东 |
|---|---|
| 尺寸 | 5.7×5.7cm |
| 额定电压 | 电压DC12～24V |
| 封装形式 | 单个胶袋包装 |
| 针脚数 | 无，带网口 |
| 支持网络 | TCP/IP |
| 品牌 | 锐科达 |
| 加工定制 | 否 |
1. 新款高性能网络音频模块SV-2400T系列模块介绍
SV-2400T网络音频模块是一款高性能的10/100M网络音频模块，采用高性能ARM处理器及专业Codec，能接收网络音频数据流，转换成音频模拟信号输出。亦能采样本地的mic输入或linein输入，发送到网络上，供其他网络音频模块接收播放，具有CD级的播放音质。同时提供高性能的双向音频数据传输，便于构建网络语音对讲系统。
我们提供了NAManager软件用于模块的IP地址等参数配置，提供二次开发动态库用于网络音频广播和网络语音对讲系统开发。
SV-2400T系列模块具有非常齐备的接口，用户几乎不需任何电路就可以开发出自己专有的网络音频终端：自助银行终端、矿井求助终端、网络播放器、网络点播终端、网络寻呼话筒等等。
系统工作软件环境特点：
简单易用： 系统中的音频设备可以直接和其他设备广播、对讲，不依赖软件平台支撑； 开发周期快： 直接利用我公司现有的广播对讲软件系统平台； 个性化强： 利用我公司SDK开发包开发出用户自己的应用软件平台。应用于以下领域：
网络广播系统： 校园公共广播、交通广播系统、平安城市 网络对讲系统： 自助银行对讲系统，矿井应急广播对讲系统，列车地铁车辆求助广播系统，哨位对讲系统 现场声音采集： 铁路轨道声音采集系统、环境音频监控 网络音乐播放器：智能家居音乐播放，酒店背景音乐播放，酒店客房音乐系统因为SV-2400T系列网络音频模块的音频流采用的是私有协议，整个系统中必须全部使用我公司的音频设备（对讲主机、终端等等），或者是我公司开发的应用软件，或者是用户自己由DLL动态库开发的应用软件，该动态库只能运行在Windows操作系统。我公司另外有SIP-2700系列模块，支持SIP标准协议，可以方便地兼容其他应用软件，包括用户编写自己的应用软件运行在Linux等操作系统中。
SV-2400T系列网络音频模块支持单播、组播及广播等多种通信方式，可以在局域网络或者广域网内搭建音频系统。
2.功能和特点 音频工作方式：
音频解码：即音频播放。接收来自网络的音频流，经过模块解码后通过线路输出高质量音频信号。目前支持可以播放以下音频格式：MP3、WAV (PCM +IMA ADPCM)、G.711、G.722等，可以播放高 48k采样率320kps的音频流。
接收网络中以广播、组播、单播等方式发过来的音频流，在本地解码后播放。
音频编码： 以8/16/24/32/48k的采样率采集线路输入或者mic输入的音频信号，以ADPCM/PCM编码，送到网络中。
音频采集： 将本地声音通过Line In采集后送到其他音频终端上播放或存储
監听： 通过网络或者其他方式，控制模块将本地声音送到网络的其他地方
音频双向传输：将线路输入或者mic输入的音频信号以8k或16k的采样率采样，以ADPCM编码以单播等方式发送到网络上，同时接收对方的ADPCM音频流，解码后输出。
双向对讲： 可以实现电脑与设备的对讲，或者设备和设备的双向对讲。对讲时，网络音频模块提供高强度的回声抑制（AEC）。
双向传输： 通过一对网络音频设备，将两个现场的声音现场的声音采集起来，分别传送给对方解码后还原
控制方式：按键控制：直接通过模块上的IO口，控制模块对讲或者录播
串口控制：通过模块上的控制串口，控制模块对讲或者录播
网络控制：在网络的其他设备上通过网络命令，控制模块对讲或者录播
系统状态输出：音频输入、输出状态：可以连接指示灯或者控制继电器。
服务器连接指示
扩展功能（以下功能不是所有型号均支持）：POE供电：提供POE受电模块接口
SD卡： 可以通过网络将音频文件下载到SD卡中，定时、或者通过网络及串口控制播放
通用IO： 控制扩展的电路或设备
通用串口： 控制扩展的电路或设备
实时时钟： 模块停电，或者不经服务器对时，提供准确的时间，通过串口或网络获得，或者定时播放音频文件
?功耗低，由单个12～24伏直流电源供电
3.技术参数 电源输入： 电压DC12～24V 温度： 使用温度范围 0～70℃（工业级：-40～85℃）储存温度范围 -40～85℃
网络接口： 10/100M base 自适应以太网接口 Mic/LineIn输入：典型幅值1000mVrms，信噪比95dB Line Out输出：负载10KΩ，典型1000Vrms，信噪比95dB（播放模式下） 功率： 2*15W或1*30W功率 解码模式： 提供立体声播放，高48kHz，320kbps音频流，支持 MP3、PCM、ADPCM等格式。最小延时为50ms
编码模式： 最gao 48kHz采样频率，ADPCM/PCM编码最小延时为30ms
双向模式： 双向对讲，带高性能回声抑制算法，8kHz采样，ADPCM编码最小延时为80ms
控制串行接口：波特率115.2kbps GPIO： 共4路通用IO，其中2路输入2路输出 通用串口： 支持透明传输，波特率2400～115.2kbps，7，8数据位，1，2停止位，None，Even，Odd，Space，Mark校验 模块尺寸： 长×宽：5.7×5.7cm
4.产品选型
SV-2400T系列模块具有非常多的功能，但不是每个应用都需要所有的接口，型号及对应的功能如下：
|
| 播放 | 对讲 | 录播 | 对讲录播控制接口 | Line Out | Line In Mic | 控制串口 | GPIO 通用串口 | 2×15W 功放 |
| SV-2401T | √ | X | X | X | √ | X | √ | X | √ |
| SV-2403T | √ | √ | √ | √ | √ | √ | √ | X | √ |
| SV-2403TC | √ | √ | √ | √ | √ | √ | √ | √ | √ |
（备注：如需SIP协议与json协议模块可以另外订货）

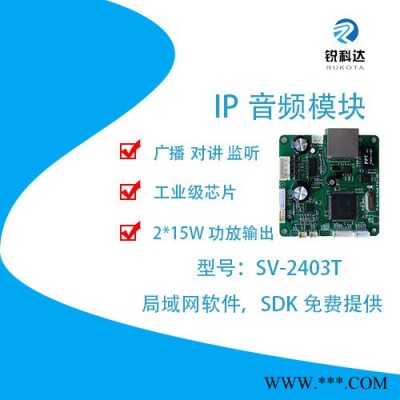

5.新款高性能网络音频模块SV-2400T系列模块图片：
