选择及使用正弦波滤波器的注意事项：1.使用正弦波滤波器后，变频器的负载能力将低于系统额定的数值。2.正弦波滤波器会使经过滤波后的电压产生一定比例的压降。在基波频率50Hz时，压降约为10% 。其比例与基波频率的变化成正比。3.滤波器在将PWM波滤波为正弦波过程中会滤除大量高次谐波成分，因此导致滤波器在空载时变频器会有约占变频器额定输出电流5%~7.5%的空载电流（380V 50Hz条件下。此电流与基波频率及变频器输出电压成正比）。4.使用正弦波滤波器后的可接导线长度参见产品说明书。5.滤波器在使用时应保证良好通风

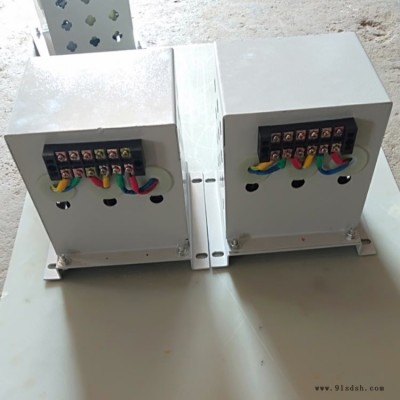

变流器用正弦波滤波器
一．功能和作用
◆将变频器输出的PWM波转换成为正弦波
◆降低电机的涡流损耗以及电机噪声
◆减少输出电缆上和电机中的脉冲电流，延长电机寿命
◆可在变频器与电机间使用更长的电缆联线
◆减小对外的辐射,在一定场合可以使用非屏蔽电缆，降低了对现场布线的要求
◆有效防止高DV/DT、过电压、电机过热和涡流损耗造成的电机提前损坏。
正弦波滤波器的作用是将变频输出的 PWM 波转换成正弦波。在电机电压为 50Hz 时，使用正弦波滤波 器其畸变系数约为 5% （部分品牌的变频器应用后，畸变率会大于此数据）。
选择及使用无源波滤波器的注意事项：
● 使用无源波滤波器后，变频器的负载能力将低于 DIN VDE 0530 中所描述的数值。
● 无源波滤波器会使经过滤波后的电压产生一定比例的压降。在基波频率 50Hz 时，压降约为 10% 。其比
例与基波频率的变化成正比。
