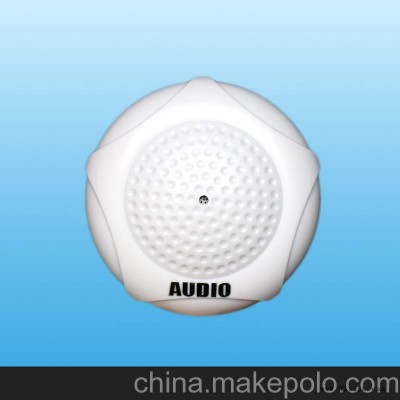

- 品牌/型号：AUDIO拾音器/S2
- 连线方式：红（电源正） 黑（公共地）白（音频正）
- 输出阻抗：600～1K 欧姆非平衡
- 型号：S2
- 尺寸：Φ=80mm H=34mm
- 品牌：AUDIO拾音器
- 工作电压：DC9V-12V
- 消耗电流：20mA
深圳市太平洋安防市场，拾音器专业生产商，质量保证，量大从优，价格详谈，可来料加工，批量生产订做，欢迎洽谈，点击旺旺联系或电话联系15818503993QQ:625201130
产品介绍
灵敏度可调节
高保真原声降噪电路
美国进口降噪IC
DSP数字音频处理器
进口镀银电容咪
适用于海康，大华等DVR设备
拾音器的安装方法及注意事项
一、拾音器安装位置的选择
经常有客户询问安装位置的问题，我们知道视频是直线采集的，而音频是全方位采集的。拾音器一般适合安装于任意的平面，包括天花板，侧面墙或者直接固定在桌面或桌底。尽量靠近主要音源。
例如：审讯室可以安装在靠近被审人附近的侧面墙体；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。不管是埋入还是贴于表面，只要不遮盖拾音器上的麦克风孔就可以。
安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。
二、拾音器连接电缆的选择和布线
到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，拾音器/监听头可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。音频线与电源线最好分开走线，避免电流干扰。
三、供电的相关问题
拾音器供电一般分为两种：
1、独立供电（推荐稳压电源），信号就用2×0.5 RVVP 电缆传输。
2、集中供电（在机房集中供电），用3×0.5 RVVP芯电缆，分别为电源正、音频信号正、公共地。电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。即拾音器（拾音器）一端的屏蔽网悬空，设备端的屏蔽网接设备地（机壳）。注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。
3、怎么选择供电电源？
安装时要考虑到电源效率和线损问题，尽量选用标称值较高的电源。拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。 这里所指的直流稳压电源就是常说的“线型变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。
什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。比如普通台式计算机电源就是开关电源。
单个拾音器消耗的电流大约1-50毫安，一个1安培的直流稳压电源可以供几个拾音器同时工作。不需要为每一个拾音器单独配电源适配器。
四、电源负极和音频地线的共地连接
拾音器音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端(Line In)的地线上。
如果电源地和音频地没有良好地接好，会导致声音品质下降或没有声音。如果音频设备Line In端子的地没有和拾音器的地线相接，一般来说声音会非常小。如下图所示：
（1）3.5立体声插头：用于调音台，IP网络摄像机等
（2）莲花插头：主要用于音频器材或视频器材之间作线路的输入和输出插头。
（3）BNC插头：主要用视频器材之间的连接，但目前在很多品牌的硬盘录像机/卡中也用它来输入音频信号。
五、音频线的连接
音频信号线和音频地线可以直接连接的设备： 随声听耳机、有源音箱、音响功放、音视频分配器、DVR硬盘录像机、视频服务器、调音台、录音机、声卡或其他音频设备的Line In 线性输入端（严禁接麦克风接口）。
1、 硬盘录像机。硬盘录像机大都有相应的音频输入端口，一般为同轴电缆 BNC插头。拾音器音频线需要连接到BNC插头的中心插针位置，拾音器公共地需要连接到BNC插头的外壳（也就是连接同轴电缆的屏蔽铜网）
2、 自带功放的有源音箱。一整套普通的有源音箱一般都是左右两只，分别对应音频线的左右声道。此款拾音器只提供一路音源，所以它是“单声道”音源。拾音器的音频线接音箱线的左/右声道音频线，拾音器公共地接音箱线的地线。
3、 其他诸如功放、调音台等音频设备的连接方法等同上述方式。
4、 严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包含麦克风，但同时也包含放大、降噪、回声处理等电路，输出1Vpp以上的“Line Out”音频信号。
5、 笔记本计算机很少配备有“Line In” 音频输入插孔，一般只配备MIC 输入插孔和SPEAKER输出插孔。拾音器不能直接接入到MIC口，只能购买一台专业的外置USB接口台式声卡，使用其中的“Line In”端口来接。
6、 拾音器音频线不能直接接到两种音频设备上，必须连接拾音器适配器，以避免由于阻抗不匹配可能引起的音质变差。
注意：在所有连接过程中或拨动开关时，将您的放大设备的音量调节到最小，避免瞬间的电冲击。
六、拾音器常见问题和故障排除
（1）、拾音器在使用中最常遇到的问题是无声。可用排除法确定：
1．用万用表测量拾音器端的直流电源电压，要求电压为9V-15V之间；
2． 如果您有多只拾音器，可将它们交叉配线比较, 以确定是拾音器或是连接线或是其他配套设备的故障；
3．如果音频线接到其它音频设备，请断开连接后直接连接到台式机声卡line in接口用操作系统自带的录音机软件进行测试。如果声音正常说明拾音器本身没有问题，请检查连接的音频设备或其他方面；
4．接线是否完好和可靠；
5．放大设备的接口与拾音器是否配套，放大设备的音量是否调节合适；
6．严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包括麦克风，但同时也包含放大、降噪、回声处理等电路，其输出的为1Vpp以上的“Line Out”音频信号。
（2）、拾音器有很大的噪声或品质低下。请检查以下几方面：
1.本拾音器不能使用开关电源供电，请使用优质的12V普通直流稳压电源。
2.如果音频线接到其它音频设备，请断开连接后直接连接到台式机声卡line in接口用操作系统自带的录音机软件进行测试。如果声音正常说明拾音器本身没有问题，请检查连接的音频设备或其他方面；
3.检查噪声是否由于声音自激造成的：监听用的音箱一定不能与拾音器靠得太近，尽量不要在同一个房间进行测试。由于拾音器的灵敏度高，音箱的声音反馈到拾音器的麦克风必然会导致声音自激啸叫。同一个房间需要监听，可以使用头戴式耳机。
4. 布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。使用3X0.5 RVVP屏蔽电缆也能有效避免外界干扰，其中要求屏蔽层单端接地（见前面连线说明）。
5. 严禁把拾音器接入声卡、调音台、功放等设备的麦克风(MIC)输入端，否则可能损坏设备。这是因为拾音器内部虽然也包括麦克风，但同时也包含放大、降噪、回声处理等电路，其输出的为1Vpp以上的“Line Out”音频信号。
6. 有的视频监视器自带喇叭，但可能效果差，请使用优质耳机或有源音箱进行监听。
7. 某些计算机主板上的集成声卡品质较差，录音时会引起严重噪声，请改用创通等品牌的优质独立声卡。
8.SWIFTCN拾音器的输出阻抗为1000欧姆，后端的采集卡的音频输入阻抗需要在600-1000欧姆之间（含临界值）；
9. 检查拾音器声音增益电位器或放大设备的音量是否调节合适。
10. 有的品牌音频分配器品质不高，会导致声音发闷、裂化等，请选用优质分配器或本公司的拾音器适配器。
11. 某些型号的硬盘录像机只注重视频处理而忽略音频处理可能导致同步录像的声音品质低下。请先断开硬盘录像机，然后直接用优质耳机或有源音箱接到音频线上去听。如果音质很好，就可以确定拾音器品质没有问题。
'
