| 产品型号 | FM16 |
|---|---|
| 类型 | 汽车收音机天线 |
| 安装形式 | 螺纹 |
| 安装型式 | 螺纹 |
| 品牌 | SZSUNBOSS |
| 加工定制 | 是 |
| 配套关系 | 原厂 |
SUNBOSS AUTO ACCESSORIES Co.,Ltd | ||||||

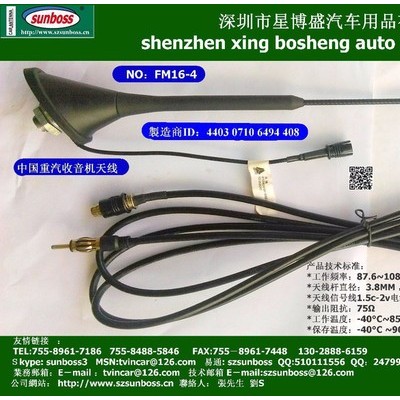

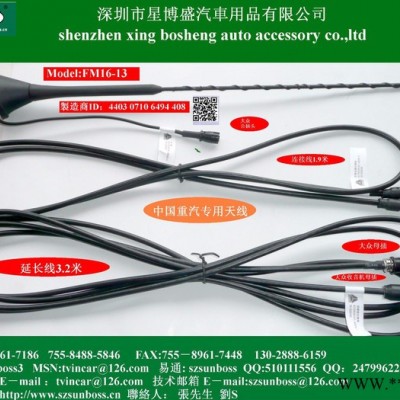

产品名称 ： 汽车天线 制造商ID：440307106494408 Model:FM 16 技术标准 | ||||||
一： 功能性技术标准： | ||||||
1. | 工作频率： | FM87.6~108MHz | AM520~1605KHz | |||

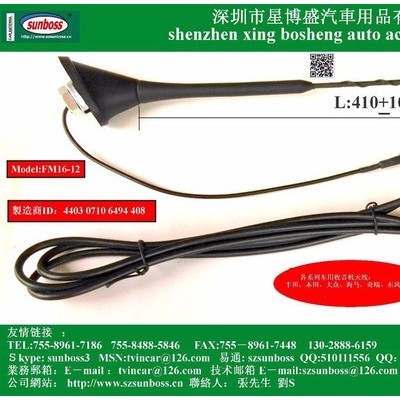

2 | *天线规格： | 410 |
| |||
3 | 同轴电缆线长： | 3.0/5.0 |
| |||
4 | Q特性值： | 整天线Q值在200以上 |
| |||
5 | 特性阻抗（接触电阻） | 75Ω±3Ω |
| |||
二：同轴电缆线 | ||||||
6 | 同轴电缆线： | 抗拉强度 | 30KG的力无拉断变形 | |||
7 | 电缆线规格： | 同轴电缆 | SZSUNBOSS 3C-2V 75Ω COAXIAL CABLE | |||
8 | 特性阻抗 | 75Ω±3Ω |
| |||
9 | 静电容量 | 70PF/M±3 PF |
| |||
10 | 绝缘阻抗： | 线芯于外皮之间直流 | 并联电阻＞100MΩ | |||
11 | 天线拔脱力测试（插头/连接件） | 拔脱力承受60LB | 可持续1分钟电容变化不＞0.5PF | |||
12 | 扭转强度测试 | 天线接触接插部分承受 | 20N的力矩，接触件连接件无受损。 | |||
三;产品振动测试; | ||||||
13 | 振幅为5.08MM振动频率25HZ在 | 垂直平面内振动4小时 | 电容和Q值在规定的极限内。 | |||
四：盐雾测试 | ||||||
14 | 天线总成进行24小时盐雾测试后，在温度24℃±3℃相对湿度35%～45%流通空气中干燥一小时，全部电性恢复到规定极限内，任何时Q值下降不低于300，电镀件符合盐雾测试标准范围内。 | |||||
五：湿度测试 | ||||||
15 | 天线总成经过10个循环测试，每个循环在温度52℃±3℃相对湿度95%中历时2小时，在大气中 暴露2小时，在24℃±3℃相对湿度35%～45%中干燥，电容和Q值在规格的范围内，所有Q值不低于300. | |||||
六;热循环测试 | ||||||
16 | 1》24小时在74℃ 2》24小时在-40 ℃ 塑胶件无大的变形，在24℃±3℃相对湿度35%～45%中干燥一小时后，电气特性符合技术要求。 | |||||
七;产品外观检查 | ||||||
17 | 依据样品或图纸对产品进行检测: 1》 产品长度测试，天线杆长度，电缆线长度。 2》 外观检测;依据检验标准进行。 3》包装箱唛头符合规定的要求，包装材料符合采购协议要求。 | |||||
