浙江泰平通信技术有限公司

户外柜应用领域：设备柜、电池柜、电源柜、通讯柜

技术参数：

通信户外一体化机柜包括：通信基站户外一体化机柜（设备柜 、电源柜、电池柜、动力柜、综合柜）；广电户外一体化OLT机柜、电力电气室外机柜、户外宽带接入机柜、户外网络机柜、户外恒温机柜、室外防雨机柜、户外 小型监测站机柜、户外视频监控安防机柜。只要您提出户外机柜的需求，我司专业的技术、方案支持队伍即刻给您提供完善的解决方案及产品！

环境温控产品包括：机柜工业空调（制冷量300W、500W、800W、1000W、1200W、1500W、2000W、2500W）；半导体 TEC空调（制冷量100W、200W）；机柜热交换器（换热量60W/K、80W/K、100W/K、130W/K、150W/K、190W/K）。我 司温控产品广泛应用于户外通信机柜、网络机柜、电力控制柜、电气柜、户外广告机等需要降温或者恒温的户外机柜。

按照使用的功能，通信基站户外一体化机柜一般可划分为动力柜（用于安装电源、蓄电池的一体化机柜）、设备柜（设备舱，用于安装电源及蓄电池以外的其它设备的机柜或机舱）、电池柜（电池舱，用于安装蓄电池的机柜或机舱）、电源柜（用于安装电源及配电单元的机柜或机舱）。

每种高度规格包含四种基本功能柜：电源柜、动力柜、设备柜、电池柜。动力柜用于安装电源与蓄电池；设备柜用于安装通信设备、配线设备(DDF、ODF)及其它备件/附件，不同柜体根据内装设备的不同彼此独立控温；电池柜用于安装蓄电池；电源柜用于安装电源和通信设备；

户外一体化机柜动力柜：动力柜内部分为电源仓和电池仓，分别安装电源设备和电池；电源仓包含电源设备，电池仓提供电池安装的托盘和空间；电源设备的电源容量满配为120A- 600A不等，整流模块按需配置；电源仓支持19英寸（IEC297）,21英寸（ETSI）标准机架（19和21英寸机架可调），并支持符合机柜内尺寸 安装空间要求的其它各种设备的安装；电源仓内满足根据用户要求配置移动油机接口（选配），油机发电时可单独控制是否给电池充电；内高为1.8米的电池仓可 支持至少2组150AH胶体蓄电池（非铁锂电池）的安装，内高为1.4米的电池仓可支持2组150AH胶体蓄电池（非铁锂电池）的安装。

户外一体化机柜电池柜： 当柜体规格内高为1800mm时，可安装四组150AH蓄电池（非铁锂电池）（选配）；当柜体规格内高为1400mm时，可安装三组150AH蓄电池（非 铁锂电池）；电池柜具备排氢装置；电池柜内设置可供蓄电池抗震加固用的托盘、护栏（四面及顶部）及钢立柱，护栏上应在适当位置预留安装加固孔，钢立柱应在 每1U距离上预留1个安装加固孔；

一、户外一体化机柜：

    电源柜、设备柜、电池柜、动力柜、单舱体机柜、双舱体机柜、三舱体机柜；

二、机柜空调：

交流压缩机空调：300W-2500W

TEC空调：100W、200W

广告机空调：500W-2000W

三、机柜热交换器：

    60W/K-190W/K。

四、电源系列：

嵌入式开关电源：30A-600A

LED电源

定制电源

设备电源

五、EPS系列：

    1KVA-15KVA；

六、UPS系列：

    1KVA-10KVA；

七、电池系列：

    铅酸电池、胶体电池（65Ah-200Ah）；

八、电池监测管理系统（BMS）；

九、机柜配件类产品：

    配电单元、动环监控单元、ODF、DDF等。

十、配电柜：

    低压开关柜、ATS自动转换柜、UPS配电柜、蓄电池开关柜、光伏配电柜、直流电源分配柜、动力配电柜、照明-动力配电箱。

户外一体柜广泛应用于通信、广电、监测站、电力、能源、交通、安防、功放、投影、灯光控制等行业，由外箱体、内部钣金件、工业空调、配电单元、开关电源、UPS、后备电池等附件组成，采用金属立柱框架式三明治结构，整体材质采用冷轧/镀锌/不锈钢板材+EPS/PU夹芯板或者不同厚度的PEF隔热棉。机柜整体恒温，且防盗、防水、防尘、防晒、防腐蚀，可满足室外恶劣环境使用。根据应用行业及场景不同，我司户外一体化机柜可分为单舱体、双舱体、多舱体及美化机柜。

伴随全球范围内对能源消耗的重视，运营商竞争压力加大，需要不断降低TCO，而地价、房租、电费不断上涨，给运营商的盈利能力和成本竞争力带来极大挑战。运营商网络不断扩容，基站数量越来越多，能耗不断增长，运营商亟需降低单位能耗。而且随着网络覆盖的逐步完善和人民生活水平的提高，网络覆盖的高密度和身体健康的要求形成矛盾，运营商基站选址和建设难度加大。所有这些，都要求运营商建设更加节能、节地、绿色的通信网络。中兴通讯室外标准化机柜提供了很好的解决方法。

【泰平通信|SanWang三网通信】户外基站标准化机柜解决方案是一种全新的站点安装方案和产品，它继承了传统机房和室外方舱的收容特性，兼具室外机柜的灵活性好、集成度高和精细化温控的特点，较之传统机房，具有小型化、节省能耗、快速部署和平滑扩容等优点。室外标准化机柜与传统机房相比，减少占地面积超过70%，节约温控能耗50%～85%，节约部署时间约80%。方案包括设备舱、蓄电池舱，可根据站点需求灵活配置。

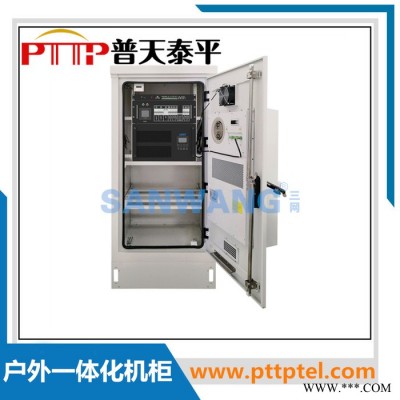

中小容量分布式基站解决方案

室内分布基站中小站点的室外标准化机柜方案包括：室外标准化机柜（单机柜）、嵌入式电源、蓄电池、BBU设备、传输设备，RRU外置在天线附近。系统总功耗400W~1000W，电池按照10小时后备进行配置，2组100Ah/12V或150Ah/12V蓄电池，单机柜即可组成一个基站，占地面积约1米2，加上维护空间约2.5米2，节省占地面积90%。

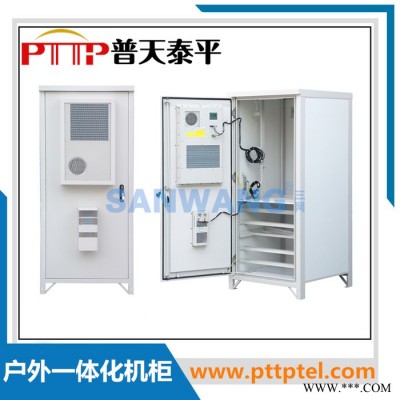

如图1所示，机柜底部放置2组蓄电池，机柜中部内置嵌入式电源和传输设备，机柜上部放置BBU设备。机柜底部的蓄电池仓可以根据外部环境温度的不同，采用TEC或空调或风扇散热。机柜上部设备可以根据外部环境的不同，采用风扇或热交换器或空调散热。

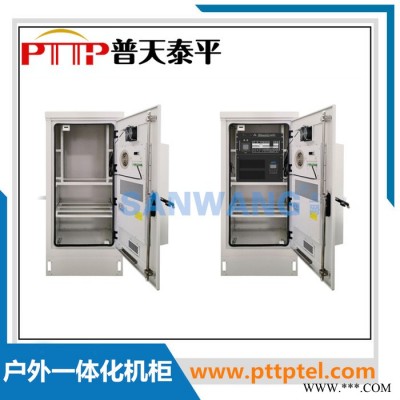

中大容量基站解决方案

中大容量基站可以选择室外标准化机柜双机柜拼装组成，内置设备包括：室外标准化机柜（双机柜）、传输设备、BBU设备或BTS设备、嵌入式电源设备。设备总功耗1000W~2000W，电池按照10小时后备进行配置，一组300Ah/2V或500Ah/2V蓄电池，双机柜组成一个基站，占地面积约2米2，加上维护空间约5米2，节省占地面积80%。
如图2所示，左机柜为电池柜，右机柜为设备柜，放置传输设备、BBU设备/BTS设备、嵌入式电源设备，设备柜可以根据外部环境的不同，采用风扇或热交换器或空调散热。


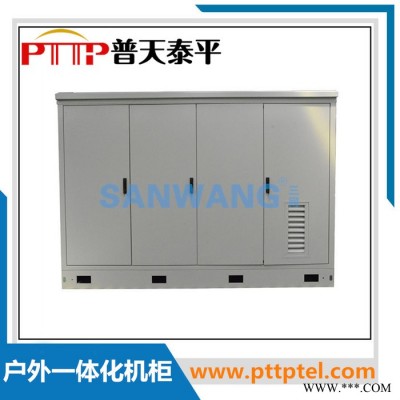

超级宏站或共站解决方案

对于超级宏站或者2G、3G共站的大型基站，可以采用多机柜拼装的室外标准化机柜，由3个或更多机柜组成，内部空间更大，可以满足2G、3G设备共站的需要，内置BBU设备、BTS设备、传输设备、嵌入式电源设备、配线架、配电等。设备总功耗2000W~5000W，电池按照10小时后备进行配置，一组500Ah/2V或600Ah/2V蓄电池。三机柜组成的室外基站，占地面积约3米2，加上维护空间约8米2，节省占地面积约70%。

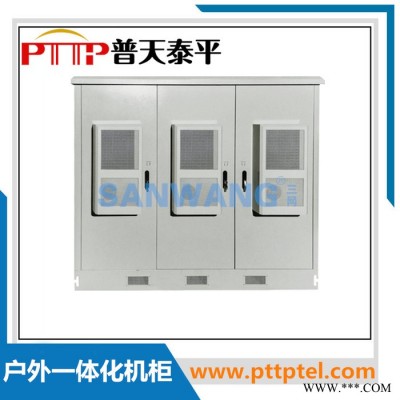

如图3所示，三机柜的室外标准化机柜，可以由1个电池柜2个设备柜组成，可以内置所有的通信设备，根据内置设备的温度适应性及外部环境的不同，可以采用风扇、热交换器、TEC、空调等方式散热。


室外标准化机柜的TCO分析

以国内某运营商的双机柜为例进行TCO分析，该基站双机柜实际占地面积8米2，设备包括无线设备、电源200A、电池600Ah、传输、散热系统。
两种站点解决方案的TCO分析如表1所示。其中机房成本包括机柜、土建机房和温控系统，不包含内置在机柜或机房中的无线、电源、传输等主设备；部署成本包括二次搬运和设备安装费用；负载功耗2000W，室外标准化机柜的温控系统约450W，机房空调采用2台3P空调，电费平均价格1.0元/kWH；占地租金每月100元/米2计。
从以上实际站点的信息看，采用室外标准化机柜可以节省能耗、减少占地面积，实现快速建站、灵活安装，大大降低TCO。
