| 材质 | 定制 |
|---|---|
| 插拔次数 | 10000次 |
| 工艺 | 机加工 |
| 规格 | 齐全 |
| 回波损耗 | 45 |
| 适用范围 | 电子电工行业 |
| 适用线缆类型 | 电缆 |
| 品牌 | PTTP普天泰平 |
| 型号 | JPX-KL系列 |
| 品牌 | PTTP普天泰平/sanwang三网 | 型号 | JPX-KL型 |
| 结构型式 | 机柜式/敞开式/机架式 | 端口数量 | 齐全 |
| 材质 | 金属/铝型材 | 类型 | 音频配线架 |
| 适用线缆类型 | 通用 | 回波损耗 | 45dB |
| 适用范围 | 网络工程,布线工程,机房改造,通讯机房 | 工作温度 | 45-65℃ |
| 产品认证 | ISO9001:2015质量管理体系 | 加工定制 | 是 |
| 插拔次数 | 10000 | 产地 | 浙江省 |
| 厂家 | 三网通信|泰平通信 | 高度 | 2200/2000，可定做 |

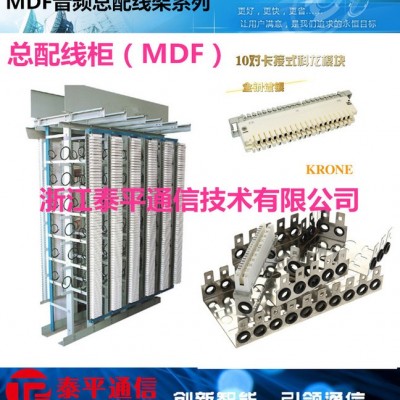

「PTTP普天泰平|SanWang三网通信&MDF卡接式总配线架|MDF总配线架|MDF音频配线柜|JPX01型（单面/双面）卡接式总配线架|HPX系列总配线架|100回线保安接线排（直列模块）|128回线测试接线排（横列模块）|MDF配线架|MDF保安单元|防雷保安器生产基地！」MDF配线架-总配线架-|MDF音频配线架|MDF电话总配线架（100回线保安接线排），（128回线测试接线排），保安器，总配线架机架由保安接线排、保安单元、测试接线排,告警系统等组成,对用户电缆和程控交换机之间起到连接、调线、保护、告警等作用。【符合《标准 YDT 1713-2007总线配架(MDF)》YD/T1712-2007《中小型电信机房环境要求》YD/T754-19955《通信机房静电防护通则》YD/T5003-2005《电信专用房屋设计规范》YD/T1624-2007《通信用室外机房》YD5098-2005《通信局（站）防雷与接地工程设计规范》】
MDF(Main Distribution frame)总配配线架,总配线架|音频总配线架|电话总配线架。总配线架（MDF）、光纤配线架（ODF）、数字配线架（DDF）、综合设备机架、一体化机房等产品及其施工维护;通信电源维护包括提供铅酸蓄电池、低压配电设备、防雷设备及其维护。生产经营的通信产品。
PTTP泰平通信|3W三网通信专业生产各类MDF总配线架（柜）、保安接线排、测试接线排、保安单元、MDF保安器、接线工具等。具有品种全、产量高、性能指标优越等优点。

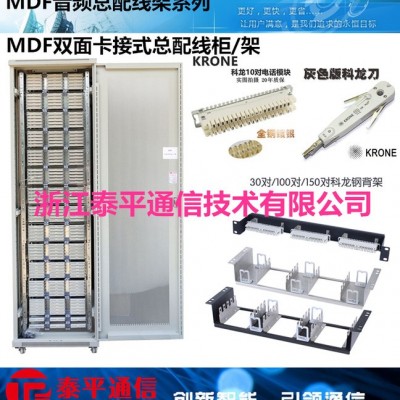

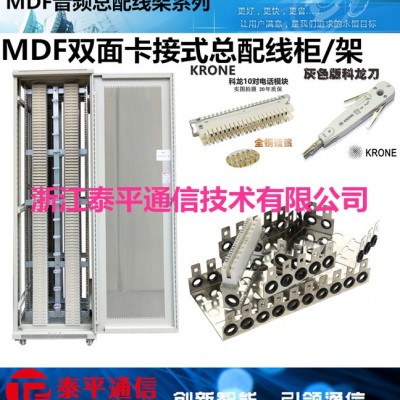

JPX-KL 型卡接式双面总配线架（科隆/科龙）
| 名称： | 双面总配线架 | 型号： | JPX-KL | 类别： | MDF 音频总配线架 |
· 产品描述
|
概述： |
| JPX-KL 型卡接式双面总配线架采用10对保安接线排， 10对测试接线排和1对/10对 保安单元构成。其结构参数和技术性能指标均符合中华人民共和国通信行业标准YD/T694-1999《总配线架》的要求，适用于各种容量电话交换机设备配套使用，用以接续内、外线缆，并 有配线、测试及保护局内设备和人身安全等功能。 |
性能参数：
| | 工作温度：+5℃~+40℃ |
|
| 储存温度：-25℃~+55℃ |
|
| 相对湿度：不大于 85%（+30℃） |
|
| 大气压力：70Kpa~106Kpa |
|
| 双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长； |
|
| 卡入导线与簧片间有四个接触点，气密区大于 75%，抗拉脱力大于 28N； |
|
| 成端接触电阻≤0.8mΩ ，高低温、温度变化、湿热、振动实验后接触电阻增值≤0.6 mΩ ； |
|
| 适用导线：单股塑料绝缘导线，芯线直径为 0.32~0.6mm，大外径（包括绝缘层在内）不超过 1.4mm |
|
| 卡接寿命：大于 200 次 |
主要特点：
| | 高密度、大容量 每直列 2600mm 高、容量达 1200 线，2200mm 高、容量达 1000 线，密度比同行当前常 用产品提高 46%；同时利用直排宽度小的特点，适用于 200mm 的特殊场合； |
|
| 防护、安全性能可靠 过压过流保护性能与多种型号的交换机二级保护电路相匹配，确保对交换机的一 级保护；所有塑料均采用阻燃材料，其阻燃性能达国际 FV-0 级标准； |
|
| 保护全面 完善可靠的过电流、过电压保护功能，特制四级声光告警，便于故障查找和维护； |
|
| 技术先进 双层折叠式卡接簧片，表面镀金，永不氧化，电气性能优良，使用寿命比单层簧片长； |
|
| 操作维护方便 内线、外线成端，所有测试操作，告警系统的观察和故障排除均在正面，某一线路的维 护及测试不影响其他线路；具有足够的走缆布线空间，便于操作维护； |
|
| 标示清晰 直排、横排均有明确的线对标示； |
|
| 结构灵活 全模块化设计，可根据各形状机房灵活组合,充分利用机房的空间，便于安装和扩容； |
|
| 特制机架 架体采用特殊铝合金型材组件结构，整架无一安装孔，可灵活定位，安装方便，结构可靠 |
订货指南：
|
名称 |
型号 |
规格mm 高x 宽x 深 | 外线容量（回线） （列数x 行数） | 内线容量（回线） （列数x 行数） |
|
双面总配线架 | JPX-KL-A1（2x8） | 2000x512x886 | 16x100=1600 | 12x128=1536 |
| JPX-KL-A2（2x10） | 2200x512x886 | 20x100=2000 | 16x128=2048 | |
| JPX-KL-A3（2x12） | 2600x512x886 | 24x100=2400 | 19x128=2432 | |
| JPX-KL-A1（3x8） | 2000x768x886 | 24x100=2400 | 18x128=2304 | |
| JPX-KL-A2（3x10） | 2200x768x886 | 30x100=3000 | 24x128=3072 | |
| JPX-KL-A3（3x12） | 2600x768x886 | 36x100=3600 | 28x128=3584 | |
| JPX-KL-A1（4x8） | 2000x1024x886 | 32x100=3200 | 24x128=3072 | |
| JPX-KL-A2（4x10） | 2200x1024x886 | 40x100=4000 | 31x128=3968 | |
| JPX-KL-A3（4x12） | 2600x1024x886 | 48x100=4800 | 38x128=4864 | |
| JPX-KL-A1（5x8） | 2000x1280x886 | 40x100=4000 | 30x128=3840 | |
| JPX-KL-A2（5x10） | 2200x1280x886 | 50x100=5000 | 39x128=4992 | |
| JPX-KL-A3（5x12） | 2600x1280x886 | 60x100=6000 | 47x128=6016 |
|
双面总配线架 | JPX-KL-A1（6x8） | 2000x1536x886 | 48x100=4800 | 36x128=4608 |
| JPX-KL -A2（6x10） | 2200x1536x886 | 60x100=6000 | 63x128=6016 | |
| JPX-KL-A3（6x12） | 2600x1536x886 | 72x100=7200 | 56x128=7168 | |
| JPX-KL-A1（7x8） | 2000x1792x886 | 56x100=5600 | 42x128=5376 | |
| JPX-KL-A2（7x10） | 2200x1792x886 | 70x100=7000 | 55x128=7040 | |
| JPX-KL-A3（7x12） | 2600x1792x886 | 84x100=8400 | 66x128=8448 | |
| JPX-KL-A1（8x8） | 2000x2048x886 | 64x100=6400 | 48x128=6144 | |
| JPX-KL-A2（8x10） | 2200x2048x886 | 80x100=8000 | 63x128=8064 | |
| JPX-KL-A3（8x12） | 2600x2048x886 | 96x100=9600 | 75x128=9600 | |
| JPX-KL-A1（9x8） | 2000x2304x886 | 72x100=7200 | 54x128=6912 | |
| JPX-KL-A2（9x10） | 2200x2304x886 | 90x100=9000 | 70x128=8960 | |
| JPX-KL-A3（9x12） | 2600x2304x886 | 96x100=9600 | 75x128=9600 | |
| JPX-KL-A1（10x8） | 2000x2560x886 | 80x100=8000 | 60x128=7680 | |
| JPX-KL-A2（10x10） | 2250x2500x1100 | 100x100=10000 | 78x128=9984 | |
| JPX-KL-A3（10x12） | 2600x2560x1100 | 120x100=12000 | 94x128=12032 | |
| JPX-KL-A（_x_） | _x_x_ | 按用户要求定制 |
|
|
|
|
| ||||||||||||||||||||||||||||||||
|
| JPX-KL-G型总配线柜 |
| ||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||
| JPX-KL-G型总配线柜是电话交换设备和进局成端电缆的连接设备,适用于小型通信接入机房，一般可分为单面配线柜和双面配线柜，由柜体10对型保安接线排、10对K型测试接线排、K型保安单元、告警系统，测试装置等组成。 ●优质高强度铝型材或钢制柜体，表面静电喷涂，结构新颖，美观气派，全封闭结构，防尘性佳；
| ||||||||||||||||||||||||||||||||||
| |
|
|
|
| ||||||||||||
|
| JPX-KL-F2型单面总配线架 |
| ||||||||||||
| | ||||||||||||||
| JPX-KLF型单面总配线架是与程控交换机相连的配线设备,用以接续、测试内外线、通过跳线进行信号分配, 保护交换机及传输设备、线路及施工人员免受过电压、过电流的伤害,并提供实时告警。它由机架、10型保安接线排，10型测试接线排，K型保安单元,告警系统，测试装置等组成。
| ||||||||||||||
|
|
|
| ||||||||||||||||||||
|
| JPX-KL-K型总配线架 |
| ||||||||||||||||||||
| | ||||||||||||||||||||||
| ● 机架结构：卡接式双面配线架。
| ||||||||||||||||||||||
|
|
|
| ||||||||||||||||||||

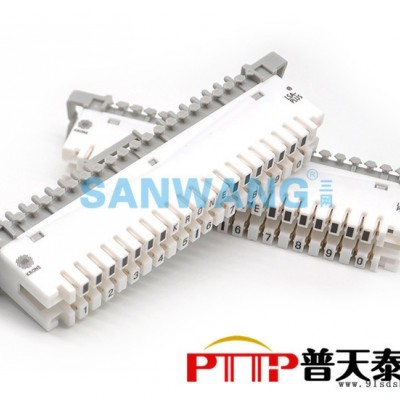

「PTTP普天泰平|SanWang三网&LSA-PLUS音频模块|电话模块|VDF音频配线架|VDF音频配线单元|」VDF-100对音频配线架|VDF-100回线音频配线单元|VDF-150对音频配线架|VDF-150回线音频配线单元|VDF-200对音频配线架|VDF-200回线音频配线单元|10对科龙模块|10对卡接模块|10L回线音频模块|10对语音模块|10对常开模块|10对常闭模块|10对防雷保安器|10L回线防雷保安排|10对三级放电管保安座|10对二级防雷排|欢迎来到我们LSA模块产品页面，我们是专业的LSA模块厂家，在这里您可以找到高质量和价格优惠的LSA模块，同时我们也为您提供LSA模块的OEM服务。我们的产品在欧洲、美洲、澳洲、中东和非洲、甚至全球都有成熟的市场。欢迎您询价。
VDF，又称为音频配线单元 ，提供通信传输中的音频传输作用，在通信传输中起到至关重要的作用。
配线架用于终端用户线或中继线，并能对它们进行调配连接的设备。配线架是管理子系统中重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。根据使用地点、用途的不同，分为总配线架和中间配线架两大类。
特点说明：1. 19英寸标准安装；2． 安装机架规格分为100对、150对（模块横装），200对（模块竖装），高度均为3U，2米机柜可安装10个单元架；3． 机架直接卡接10对科龙式语音模块，模块均可插装保安单元、保安排；4． 布线、跳线方便美观，架体为不锈钢材质。
卡接式音频接配线及防护设备 此系列产品是在引进、消化德国科隆产品的基础上开发的.
该产品具有如下特点：
1.操作简单：卡接割线瞬间完成，不需用专门培训，不用电源。
2.连接快速：卡接工具“咔嚓”一声，接线工作完成，卡接线内径0.4-0.8mm，外径0.7-1.4mm 。
3.接触可靠：卡接簧片具有高强弹性，接触电阻小于2mΩ，触点反复卡接200次，接触电仍小于3mΩ，每根线接好后，拉脱力大于25N（芯线Φ0.4mm）。
4.安全可靠：选择过流、过压保护装置，确保无后顾之忧，阻燃塑料模块，性能GB4608-84/FV-0级的要求。
5.走线整齐：上下左右四面走线，整齐有序，标示分明。

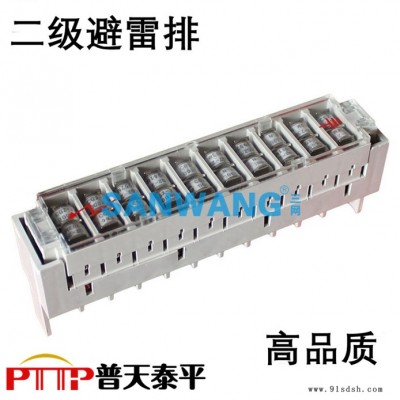

| LSA-Plus是专门应用于多线系统的保护器。例如在测量和控制工程中、在电话交换系统中，又如在十对线（TC）系统的保护只需要一个保护器（基本保护）LSA-B-MAG就可以了。模块LSA-BF提供一对线的保护。 基本和精细保护型保护器LSA-BF180(180V型)是特别地应用于模拟的电话交换和ISDN网络系统的。基本和精细保护型避雷器LSA-BF24是专门用于计算机系统及测量和控制系统的。 LSA-Plus的保护电路是由强有力的三极气体放电管组成的。基本和精细保护是基于自动防故障装置的技术，在一个热过载事件中，该装置动作将防雷元件两端跨接在一起，从而起到保护作用。 |
| 安装 LSA的连接线或绝缘皮通过咬紧装置简单地固定到安装支架上，这意味着他们几乎可以被安装到任何墙上。使用LSA-Plug工具，无需剪切、无需焊接、无需剥皮也无需拧螺钉导线就可以被连接上。 |
