电源电压 | 单项 220v(V) |
---|---|
功率 | 45(W) |
规格 | 300*300*500mm |
空气源 | 压缩空气 |
品牌 | 天发 |
型号 | TF-1510 |
加工定制 | 是 |
吐出时间调节 | 可调(S) |
吐出频率 | 可调(次/分) |
最小吐出量 | 可调(ml) |
东莞市天发电子设备有限公司位于广东省东莞市电子重镇------石碣镇。公司早期生产精密零件。东莞市科技局机械质量管理协会理事单位。经过多年的发展,公司技术攻关研发出适应市场的全自动CNC6轴音圈绕线机,全自动单轴绕线机,全自动点胶机,音膜组合机。在电声行业大大提高了生产效率。是点胶机、线圈绕线机、音膜组合机,模具、SMT过炉套板、电子治具等产品专业生产加工的公司,拥有完整、科学的质量管理体系。东莞市天发电子设备有限公司的诚信、实力和产品质量获得业界的认可。欢迎各界朋友莅临参观、指导和业务洽谈。

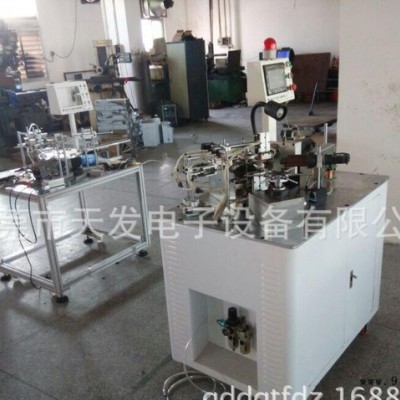

东莞市天发电子设备有限公司是一家专业生产喇叭音圈设备厂家。本机型是音圈 | ||||||
生产专用机型-------全自动飞叉六轴绕线机。控制系统采用触摸屏全中文界面 | ||||||
PLC控制,操作简便。机型运动采用进口伺服马达,进口轴承,高精密丝杆,保证 | ||||||
产品的高效率,高精度和高稳定性。绕线方式为主轴飞叉绕线,六工位旋转绕线, | ||||||
剪线和退模。 | ||||||
型 号 | TF-6061-B全自动六轴绕线机 | 适 用 线 材 | 热风线,酒精线 | |||
规 格 | 680*1400*1600 | 适 用 线 径 | 0.02-0.65(mm) | |||
电 源 | AC220 50/60Hz | 线 圈 高 度 | 10 mm | |||
气 压 | 0.4-0.6Mpa | 线 圈 外 径 | 30 mm | |||
功 率 | 3 KW | 旋 转 方 式 | 6工位水平360度旋转 | |||
主 轴 方 向 | 顺时针/逆时针可调 | 剪 线 方 式 | 气压自动剪刀剪线 | |||
步序记忆容量 | 1-9999 | 线圈粘结方式1 | 通过加热器加热固定 | |||
控 制 系 统 | 触摸屏+台达PLC控制 | 线圈粘结方式2 | 自动加酒精熔接 | |||
控 制 轴 数 | 6 轴 | 脱模剂涂抹方式 | 自动控制间歇或连续 | |||
飞 叉 轴 数 | 1 轴 | 飞 叉 转 速 | 4800 rpm | |||
重 量 | 230 KG | 每小时产量 | 2700 pcs |
全自动单轴绕线机。控制系统采用触摸屏全中文界面 | ||||||
PLC控制,操作简便。机型运动采用进口伺服马达,进口轴承,高精密丝杆,保证 | ||||||
产品的高效率,高精度和高稳定性。绕线方式为主轴顺、逆绕线。剪线和退模。 | ||||||
型 号 | TF-8040全自动单轴绕线机 | 适 用 线 材 | 热风线,酒精线 | |||
规 格 | 530*1000*1600 | 适 用 线 径 | 0.02-1.2(mm) | |||
电 源 | AC220 50/60Hz | 线 圈 高 度 | 10 mm | |||
气 压 | 0.4-0.6Mpa | 线 圈**大 外 径 | 80mm | |||
功 率 | 2 KW | 旋 转 方 式 | ±360度旋转 | |||
主 轴 方 向 | 顺时针/逆时针可调 | 剪 线 方 式 | 气压自动剪刀剪线 | |||
步序记忆容量 | 1-9999 | 线圈粘结方式1 | 通过加热器加热固定 | |||
控 制 系 统 | 触摸屏+台达PLC控制 | 线圈粘结方式2 | 自动加酒精熔接 | |||
控 制 轴 数 | 1 轴 | 脱模剂涂抹方式 | 自动控制间歇或连续 | |||
飞 叉 轴 数 | 无 | 飞 叉 转 速 | 4800 rpm | |||
重 量 | 180 KG | 每小时产量 | 2500 pcs |
用途:
单轴机:圆形、跑道形、宝塔型、方形、三角形以及所有凸多边形线圈绕制,热风线、酒精线两用。
六轴机:音圈、圆形空心线圈,热风线、酒精线两用。速度快、效率高,无人看守。
特点:两种机型都是全自动,不需要专人看守**能实现24小时工作。工作稳定效率高,机器质量保证。
联系电话:18666416168 /15362622719 陈'R

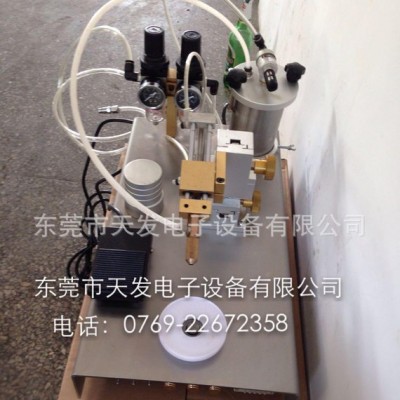

品牌 | 东莞市天发电子设备有限公司 |
电源 | 220V |
气源 | 0.4Pa |
出胶量 | ≥1ml 可调节 |
转速 | 可调节 |
出胶时间 | 可调节 |
出胶延时 | 可调节 |
启动/停止延时 | 可调节 |
出胶/停胶延时 | 可调节 |
点胶机用途:音膜组合点胶、华司点胶、磁芯点胶、T铁点胶、PCB点胶、LED点胶、LED封胶、ID/IC/门禁卡点胶、ID/IC/门禁卡封胶、瓶盖点胶、工艺品点胶,适合所有圆形点胶、灌胶。
产品展示:
