| 加工定制 | 是 |
|---|---|
| 电源电压 | AC220V |
| 主轴方向 | 顺时针/逆时针 |
| 适用线径 | 0.02-0.45（mm）（mm） |
| 步序记忆容量 | 9999 |
| 规格 | 680(w)×1360(D) ×1560(H)m |
| 品牌 | 星特 |
| 型号 | XT-601 |

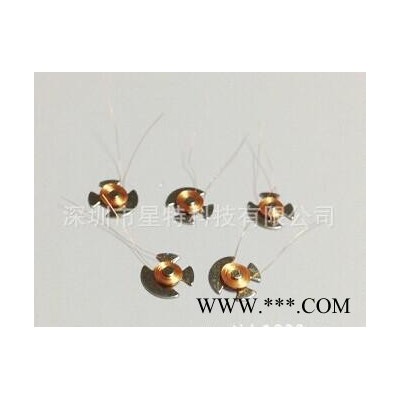

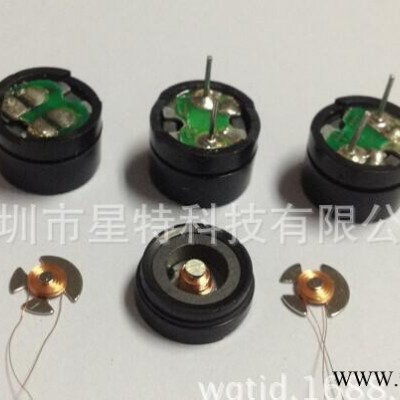

机型简介：本机蜂鸣器线圈专用机型：适用于平板支架，带孔支架等，支架外径可以根据产品需求来做绕线机头。本机可根据客户产品的需求绕制醇溶和热风两种漆包线材，控制采用全中文触膜屏配合多轴运动控制系统，机械操作部分设计合理，简便易学。机械所采用金属材料都经过特殊化工艺处理经久耐用。机械运动部分全采用进口伺服马达和滚珠丝杆，直线导轨，进口轴承和送料震动盘，保证了产品的高效率和高精度；真正做到实现开机24小时稳定，高效生产；能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线，可以根据产品需求任意角度出线，六工位旋转剪线，机械手上下料，自动装盘（可以选装）。
绕线机基本参数：

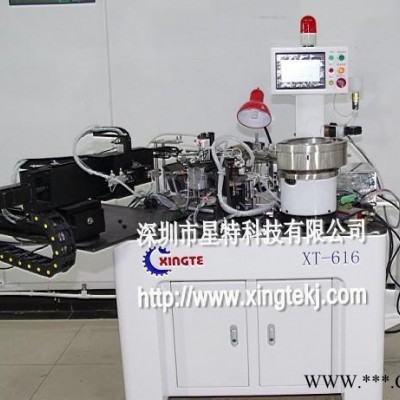

型号 | XT-616 | 飞叉轴数 | 1轴 |
规格 | 680(w)×1360(D) ×1560(H)mm | 飞叉转数 | Max. 4800rpm (根据飞叉的外径而不同) |
机器重量 | 约420kg | 适用线径 | 0.02-0.45（mm） |
电源 | AC220V±10%单相 50/60Hz | 线圈高度 | Max. 10mm |
消耗电力 | 约2.8KvA | 线圈外径 | Max.ø30mm |
气源 | 约0.4MPa以上 | 旋转方式 | 6工位 |
主轴方向 | 顺时针/逆时针 | 切线方式 | 气压切断 |
步序记忆容量 | 9999 | 线圈溶接方式 | 绕线前先预热夹具 绕线后通过加热器加热固定 |
控制系统 | 触摸屏 | 脱模剂涂抹方式 | 间歇或连续涂抹 |
控制轴数 | 4轴 | 张力器 | 伺服张力器 |
上料方式 | 震动盘 | 下料方式 | 气缸抓取 |
温度 | 0-700°C | 每小时产能 | 1500PCS（每层26圈，4层） |
线圈内径 | 根据支架尺寸 |
飞叉**高转数及适用线径范围根据线圈规格而有所不同
