| 加工定制 | 是 |
|---|---|
| 电源电压 | AC220V |
| 适用线径 | 0.018-0.45（mm） |
| 步序记忆容量 | 0-9999 |
| 规格 | 680*1360*1560mm |
| 品牌 | 星特 |
| 型号 | XT-618 |

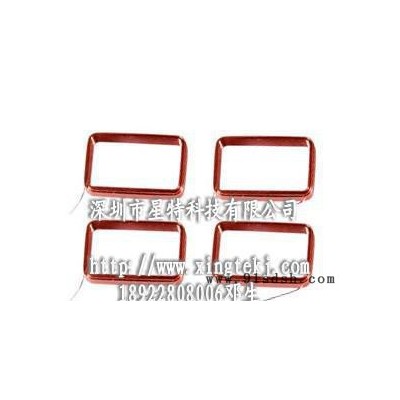

机型简介：本机是空心音圈专用机型，升级为六轴自动带拉伸成型生产方形、跑道形音圈，大大提高产能和产品精度，可绕制醇溶和热风两种漆包线材。控制系统采用全中文触膜屏接口，操作简便易学，机械操作部分设计合理，所采用金属材料都经过特殊化工艺处理，机械运动部分全采用进口伺服马达和高精度滚珠丝杆，进口轴承保证了产品的高效率和高精度；真正做到实现开机24小时稳定，高效生产。能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线，六工位旋转剪线，退模。本机是行业中**高效的机型，每小时产量大概可达1000-1200/小时左右。
绕线机基本参数：
型号 | XT-606 | 飞叉轴数 | 1轴 |
规格 | 680(w)×1360(D) ×1560(H)mm | 飞叉转数 | Max. 4800rpm (根据飞叉的外径而不同) |
机器重量 | 约290kg | 适用线径 | 0.02-0.45（mm） |
电源 | AC220V±10%单相 50/60Hz | 线圈高度 | Max.10mm |
消耗电力 | 约2.0KvA | 线圈外径 | Max. ø30mm |
气源 | 约0.4MPa以上 | 旋转方式 | 6 工位 |
主轴方向 | 顺时针/逆时针 | 切线方式 | 气压切断 |
步序记忆容量 | 9999 | 线圈溶接方式 | 绕线前先预热夹具 绕线后通过加热器加热固定 |
控制系统 | 触摸屏 | 脱模剂涂抹方式 | 间歇或连续涂抹 |
控制轴数 | 4轴 | 张力器 | 伺服张力器 |
温度 | 0-700°C | 每小时产能 | 1511喇叭音圈1000-1200pcs |
|
|
飞叉**高转数及适用线径范围根据线圈规格而有所不同
