| 类型 | 其他IC |
|---|---|
| 用途 | 音频 |
| 封装 | QFP64 |
| 批号 | 10 |
| 品牌 | NXP/恩智浦 |

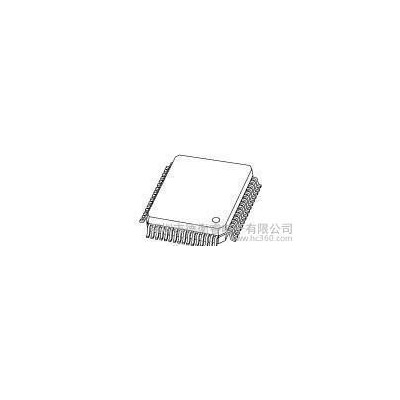

| 型号 | TEF6901AH |
产品说明
TEF6901A是一个单芯片的汽车收音机FM / AM调谐器，立体声**，弱信号处理和音频处理电路集成。无线电数据系统（RDS）/无线广播数据系统（RBDS）无线电数据接收解调器。
FM调谐器双转换IF1 = 10.7兆赫和IF2 = 450千赫与整合的镜像抑制IF1和IF2;整合信道滤波器，可变带宽控制;美国，欧洲FM调频，日本调频和东欧调频能力。上午调谐器双转换IF1 = 10.7兆赫和IF2 = 450千赫，长波（LW），中波（MW）和全方位短波（SW）（11米至120米频段）。
多路复用（MPX）立体声**，点火噪声抑制器和广泛的微弱信号处理。
音频处理灵活的信号源选择，音量，平衡，推子，输入增益控制和无声的调整静音。低音和高音，响度控制功能集成的音频过滤器。
该设备可通过快速模式I2C总线（400千赫）和控制包括自主调整功能，不容易控制微控制器的时序。无需手动的路线是必需的。
功能特点
FM收音机频率（RF）前端，大动态范围
内置调频控制带宽的信道滤波器
全面集成的调频解调器
完全集成的立体声**，抗怪的噪音
FM噪声抑制器与MPX和水平的自适应检测
信号质量检测水平，宽带上午，频率偏差，超声波噪声/邻近信道
调频弱信号处理：立体声混和，高切控制和软静音
上午射频自动增益控制（AGC）电路的外部级联AGC和积极的内在负二极管（PIN），AGC
双调幅噪声消隐系统
AM弱信号处理：高切控制和软静音
低相位噪声本地振荡器
在锁定检测优化的自适应锁相环（PLL）调谐速度
低谐波晶体振荡器参考
AM和FM静音无声的软斜坡调整
相互支持调整操作顺序状态机
集成的R??DS / RBDS无线电数据解调器
灵活的音频输入源选择
集成的音频处理和色调过滤
高音，低音和音量音调控制
音量，平衡，推子和输入增益控制
弹出功能与音频控制音频步插补（ASI）
光盘（CD）动态压缩
音频电平音量单位（VU）米读出
