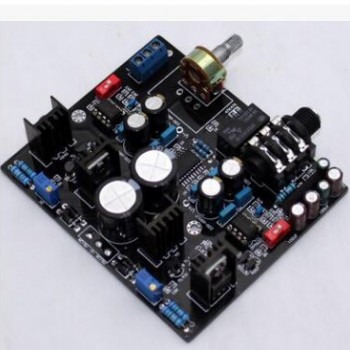

TPA6120A耳放板（普通版）
商品简介
耳放采用NE5534双运放集成电路配合阻容原件,TPA6120A是TI推出最高动态范围124DB信噪比的216KHZ采样频率立体声ADC，在(THD+N)为0.00014％时利用a±12V电压向600Ω提供80mW功率；电流反馈架构；动态范围大于120dB；SNR为120dB；在增益2V/V时的输出噪声为5μV；工作电压范围：±5～±15V；转换速率：1300V/μs；差分输入；单独电源以得到低的串扰；短路和热保护
商品详情
1.采用原装东芝TPA6120A和NE5534。
2.电解电容信号主回路采西门子名牌，主滤波电容采用容量尼康2×3300UF，保证强力的源源不断的动力支持。
3. 电阻选用五环金属电阻，主回路采用精度±1%的五环金属膜电阻，保证了整机良好的信噪比。
4.PCB采用1.6mm厚双面板材，2.0安士铜厚，喷锡全工艺，保证大小电流的良好通过性能。一流的PCB品质。
5. 整个电路板走线布局相当严谨合理，整体PCB走线采用一点接地方式。在夜深人静时载耳机几乎听不到底噪，非常安静。
.
6.使用UPC1237和宏发继电器作输出延时保护
.
7. 两个红色开关是对应声道的增益开关.
基本参数：
板子尺寸:104MM*88MM
工作电压:AC 15V-0-15V
适用耳机阻抗:32欧-600欧
频响:20HZ-20KHZ
