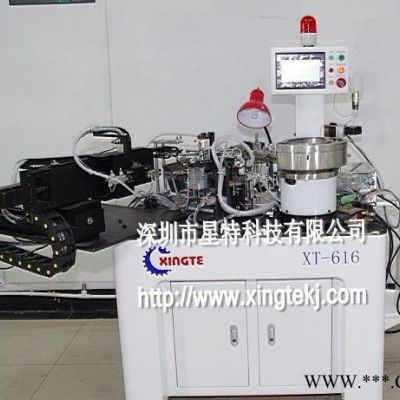

【星特科技】XT-616全自动蜂鸣器线圈绕线机

2021-07-09 16:01790
价格 200000.00
发货 广东深圳市
品牌 星特
加工定制
电源电压 AC220V
库存 100000起订1台
产品详情
加工定制
电源电压 AC220V
主轴方向 顺时针/逆时针
适用线径 0.02-0.45(mm)(mm)
步序记忆容量 9999
规格 680(w)×1360(D) ×1560(H)m
品牌 星特
型号 XT-601

   机型简介:本机蜂鸣器线圈专用机型:适用于平板支架,带孔支架等,支架外径可以根据产品需求来做绕线机头。本机可根据客户产品的需求绕制醇溶和热风两种漆包线材,控制采用全中文触膜屏配合多轴运动控制系统,机械操作部分设计合理,简便易学。机械所采用金属材料都经过特殊化工艺处理经久耐用。机械运动部分全采用进口伺服马达和滚珠丝杆,直线导轨,进口轴承和送料震动盘,保证了产品的高效率和高精度;真正做到实现开机24小时稳定,高效生产;能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线,可以根据产品需求任意角度出线,六工位旋转剪线,机械手上下料,自动装盘(可以选装)。





绕线机基本参数:

型号

XT-616

飞叉轴数

1轴

规格

680(w)×1360(D) ×1560(H)mm

飞叉转数

Max. 4800rpm (根据飞叉的外径而不同)

机器重量

约420kg

适用线径

0.02-0.45(mm)

电源

AC220V±10%单相 50/60Hz

线圈高度

Max. 10mm

消耗电力

约2.8KvA

线圈外径

Max.ø30mm

气源

约0.4MPa以上

旋转方式

6工位

主轴方向

顺时针/逆时针

切线方式

气压切断

步序记忆容量

9999

线圈溶接方式

绕线前先预热夹具

绕线后通过加热器加热固定

控制系统

触摸屏

脱模剂涂抹方式

间歇或连续涂抹

控制轴数

4轴

张力器

伺服张力器

上料方式

震动盘

下料方式

气缸抓取

温度

0-700°C

每小时产能

1500PCS(每层26圈,4层)

线圈内径

根据支架尺寸

飞叉**高转数及适用线径范围根据线圈规格而有所不同
