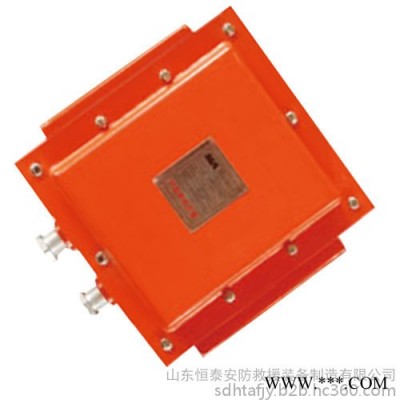

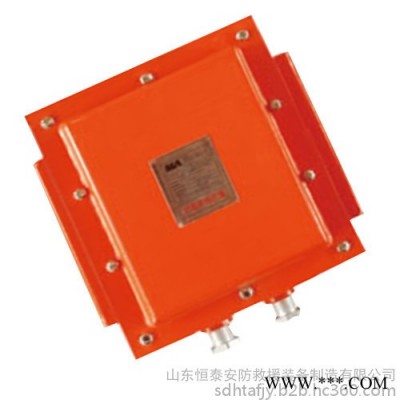

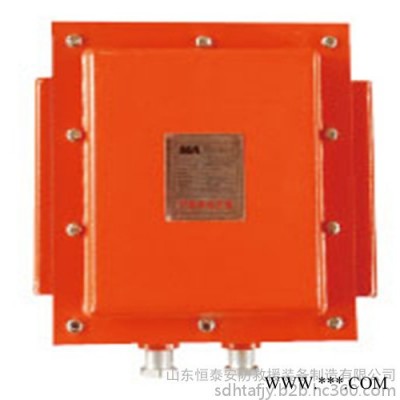

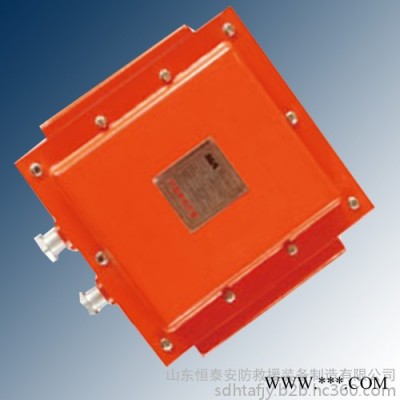

KXY127矿用隔爆兼本安型音箱

一、概 述
矿用隔爆兼本安型音箱是一种给煤矿井下现场通话联络的防爆通讯设施之一，配合矿用隔爆兼本安型电话使用，也可单独作为扩音广播使用。
二、执行标准
Q/KATX011-2011 KXY127矿用隔爆兼本安型音箱
GB3836-2000 性气体环境用电气设备
MT 209-1990 煤矿通信、检测、控制用电子产品通用技术要求(抗干扰性和可靠性除外)
三、主要技术指标
供电电源：AC127V 或DC12V
输入视在功率：50VA
信号线输入1000Hz，300mV时，响度≥ 90dB， 失真度≤10％
频响：频率在350Hz～3400Hz内不超过±6dB(测试条件：输入1000Hz，300mV)；
四、使用环境条件
a）环境温度：0℃～40℃；
b）平均相对湿度：95%（+25℃）；
c）大气压力：80kPa～106kPa；
d）环境噪声不大于80 dB；
e）无显著振动和冲击场合；
f）煤矿井下有甲烷及煤尘混合物，但无破坏绝缘的腐蚀性气体的煤矿井下。
矿用隔爆型兼本安音箱采用Q235钢板焊接而成。
七、隔爆兼本安音箱的功能
将输入小信号音频信号扩音广播输出
八、隔爆兼本安音箱的安装
隔爆兼本安型音箱可以采用壁挂安装或吊装
外形尺寸：285×324×208mm
重量：约10kg
九、隔爆兼本安型音箱的使用
1）卸下隔爆腔固定螺丝后打开隔爆腔盖。
2）在隔爆接线腔内的接线端子上相应接上AC127V交流电源或DC12V直流电源及音频和控制信号。
3）按照原样恢复。
4）送电后，有输入信号时音箱即扩音输出。
十、常见故障及排除方法
1）电源送上后无任何反应，可以在地面检查设备内电源输出是否正常，正常条件下应输出＋12V二组；如无输出，应更换同型号电源模块。
2）内部电路板保险丝断路，更换同型号保险丝。
十一、防爆注意事项
维修时应注意防止损坏隔爆面！
注意保护紧固件及引入装置内的橡胶密封件！
严禁带电开盖！
不得任意改变本安组件相关元器件值！
