供应驻极体传声器6015/6022咪头

规格承认书

产品介绍
    咪头：是将声音信号转换为电信号的能量转换器件，是和喇叭正好相反的一个器件（电→声）。是声音设备的两个终端，咪头是输入，喇

叭是输出。又名麦克风，话筒，传声器，咪胆等。
   我司咪头型号如下：9767、9745、9790、9750、9465、6050、6027、6015、6018、6022、6035、6013、4015、4011、4013、4522、3015、

1463UL等。

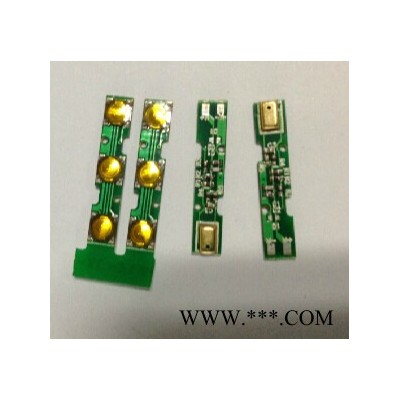

  本司推出的焊点咪头、带针插脚咪头、带焊线咪头、带电容式传声器咪头、SMD贴片咪头、驻极体式送话器咪头、电容咪、消噪咪、屏蔽咪、

抗干扰咪、单指向咪。背极式咪头、全指向咪头广泛用于录音笔、手机、麦克风、电话机、蓝牙耳机、蓝牙音箱、声控灯、耳机耳麦、对讲机

、数码相机MP3MP4、助听器、医疗器械、声控玩具等通信医疗数码电器领域，以上产品型号主要包括驻极体式咪头、贴片式咪头，消噪咪头、

屏蔽式咪头、抗干扰咪头、全指向、双指向和单指向咪头。功能主要有：防水，消噪、抗干扰、屏蔽等。灵敏度齐全，尤其在高灵敏度技术范

畴，独树旗帜，堪称行业先锋！
驻极体传声器的结构
　　以全向MIC,振膜式极环连接式为例
1、防尘网：
　　保护咪头，防止灰尘落到振膜上，防止外部物体刺破振膜，还有短时间的防水作用。
2、外壳：
　　整个咪头的支撑件，其它件封装在外壳之中，是传声器的接地点，还可以起到电磁屏蔽的作用。
3、振膜：是一个声-电转换的主要零件，是一个绷紧的特氟窿塑料薄膜粘在一个金属薄圆环上,薄膜与金属环接触的一面镀有一层很薄的金属层

,薄膜可以充有电荷，也是组成一个可变电容的一个电极板，而且是可以振动的极板。
4、垫片：
　　支撑电容两极板之间的距离，留有间隙，为振膜振动提供一个空间，从而改变电容量。
5、背极板：
　　电容的另一个电极，并且连接到了FET（场效应管）的G（栅）极上。
6、铜环：
　　连接极板与FET（场效应管）的G（栅）极，并且起到支撑作用。
7、腔体：
　　固定极板和极环，从而防止极板和极环对外壳短路（FET（场效应管）的S（源极），G（栅）极短路）。
8、PCB组件：
　　装有FET，电容等器件，同时也起到固定其它件的作用。
9、PIN：有的传声器在PCB上带有PIN（脚），可以通过PIN与其他PCB焊接在一起，起连接另外前极式，背极式在结构上也略有不同。
咪头的电原理图：
FET(场效应管)MIC的主要器件，起到阻抗变换或放大的作用，
C;是一个可以通过膜片震动而改变电容量的电容，声电转换的主要部件。
C1,C2是为了防止射频干扰而设置的，可以分别对两个射频频段的干扰起到抑制作用。
RL:负载电阻，它的大小决定灵敏度的高低。
VS:工作电压，MIC提供工作电压
:CO:隔直电容，信号输出端.
驻极体咪头的工作原理：
　　由静电学可知，对于平行板电容器，有如下的关系式：C=ε．S/L ……①即电容的容量与介质的介电常数成正比，与两个极板的面积成正

比，与两个极板之间的距离成反比。
　　另外，当一个电容器充有Q量的电荷，那么电容器两个极板要形成一定的电压，有如下关系式：C=Q/V ……②
　　对于一个驻极体咪头，内部存在一个由振膜，垫片和极板组成的电容器，因为膜片上充有电荷，并且是一个塑料膜，因此当膜片受到声压

强的作用，膜片要产生振动，从而改变了膜片与极板之间的距离，从而改变了电容器两个极板之间的距离，产生了一个Δd的变化，因此由公式

①可知，必然要产生一个ΔC的变化，由公式②又知，由于ΔC的变化，充电电荷又是固定不变的，因此必然产生一个ΔV的变化。
　　这样初步完成了一个由声信号到电信号的转换。
　　由于这个信号非常微弱，内阻非常高，不能直接使用，因此还要进行阻抗变换和放大。
FET场效应管是一个电压控制元件，漏极的输出电流受源极与栅极电压的控制。
　　由于电容器的两个极是接到FET的S极和G极的，因此相当于FET的S极与G极之间加了一个Δv的变化量，FET的漏极电流I**产生一个ΔID的变

化量，因此这个电流的变化量**在电阻RL上产生一个ΔVD的变化量，这个电压的变化量**可以通过电容C0输出，这个电压的变化量是由声压引

起的，因此整个咪头**了一个声电的转换过程。
　咪头的主要技术指标：
　　咪头的测试条件;MIC的使用应规定其工作电压和负载电阻,不同的使用条件,其灵敏度的大小有很大的影响
　　电压 电阻
1、消耗电流：即咪头的工作电流
　　主要是FET在VSG=0时的电流，根据FET的分档，可以做成不同工作电流的传声器。但是对于工作电压低、负载电阻大的情况下，对于工作电

流**有严格的要求，由电原理图可知 VS=VSD+ID×RL ID = (VS- VSD)/ RL 　　式中 ID FET 在VSG等于零时的电流RL为负载电阻 VSD,即FET的

S与D之间的电压降 VS为标准工作电压 总的要求 100μA〈IDS〈500μA
2、灵敏度：单位声压强下所能产生电压大小的能力。
　　单位：V/Pa 或 dBV/Pa 有的公司使用是dBV/μBar -40 dBV/Pa=-60dBV/μBar 0 dBV/Pa=1V/Pa 　　声压强Pa=1N/m2
3、输出阻抗：基本相当于负载电阻RL(1-70%)之间。
4、方向性及频响特性曲线：
a、全向: MIC的灵敏度是在相同的距离下在任何方向上相等，全向MIC的结构是PCB上全部密封,因此,声压只有从MIC的音孔进入，因此是属于压

强型传声器。
　　频率特性：
b、单向 单向MIC 具有方向性，如果MIC的音孔正对声源时为0度，那么在0度时灵敏度**高，180度时灵敏度**低，在全方位上呈心型图，单向

MIC的结构与全向MIC不同，它是在PCB上开有一些孔，声音可以从音孔和PCB的开孔进入，而且MIC的内部还装有吸音材料，因此是介于压强和压

差之间的MIC。
　　频率特性：
c、消噪型：是属于压差式MIC，它与单向MIC不同之处在于内部没有吸音材料，它的方向型图是一个8字型
　　频率特性：
5、频率范围：
　　全向： 50~12000Hz 20~16000Hz
　　单向：100~12000Hz 100~16000Hz
　　消噪：100~10000Hz
6**大声压级:是指MIC的失真在3%时的声压级,声压级定义:20μpa=0dBSPL MaxSPL为115dBSPLA SPL声压级 A为A计权
7、S/N信噪比：即MIC的灵敏度与在相同条件下传声器本身的噪声之比，详见产品手册，噪声主要是FET本身
