| 测量范围 | 低频段 50Hz～199Hz可调 |
|---|---|
| 电源电压 | 50Hz，220V±10% |
| 类型 | 传声器测试仪CRY5620 |
| 名称 | 传声器测试仪 |
| 外形尺寸 | 327×295×129 |
| 用途 | 传声器测试仪CRY5620 |
| 品牌 | 金时速 |
| 型号 | CRY5620 |
| 加工定制 | 否 |

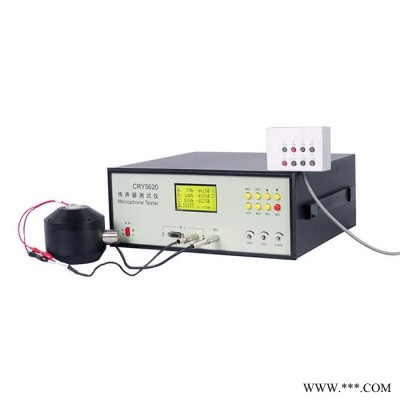

传声器测试仪CRY5620
传声器又名麦克风、咪头（MIC）、话筒等，它是一种“声—电”转换器件。
CRY5620传声器测试仪可测试驻极体、MEMS等多种类型传声器，
自由显示传声器低频、中频、高频任意三个频点的灵敏度以及传声器电流，操作简便、稳定可靠。
目前市场上同类产品基本上是指针式模拟测试，测试精度低，且只能测试70Hz、1kHz、5kHz三个频点，存在较大的局限性。CRY5620传声器测试仪在此基础上进行了技术改进，主要优势如下：
1、硬件部分采用单片机控制、数字模拟相结合的方法，具备频率信号发生模块、优良的信号调理模块以及实时数据动态显示模块；
2、软件部分实现自由选择低、中、高三点测试频率，同时可快速设置灵敏度、咪头电流合格上下限等判定指标；
3、测试仪同时具备模拟、数字输入端，客户可依据测试产品灵活选择；
4、量程每10dB一档，可满足多种传声器测试需求；
5、测试数据针对模拟、数字传声器采用更人性化的单位显示，当用户选择模拟式测试时，灵敏度测试结果默认单位为dBV；当选择数字式，灵敏度测试结果则默认以dBFS单位进行显示。
仪器采用LCD128×64点阵液晶显示模块，可实现多内容的实时显示，以数字式取代指针式，减少人为主观因素引起的误差。
CRY5620具备9个量程档位（包括静音）供用户选择，实际测试灵敏度值越接近所选量程，则具有更加优越的精度和稳定度。具体测试精度如下表所示，（假设用户将量程档位设置成-20dB，实际测试的灵敏度值在-40dB，那么误差在±0.3dB左右）。
| 量程档位
输入信号 | 0dB | -10dB | -20dB | -30dB | -40dB | -50dB | -60dB | -70dB | MUTE |
| 0dB | ±0.1 | — | | | | | | | — |
| -10dB | ±0.1 | ±0.1 | — | | | | | | — |
| -20dB | ±0.3 | ±0.1 | ±0.1 | — | | | | | — |
| -30dB | ±0.5 | ±0.3 | ±0.1 | ±0.1 | — | | | | — |
| -40dB | | ±0.5 | ±0.3 | ±0.1 | ±0.1 | — | | | — |
| -50dB | | | ±0.5 | ±0.3 | ±0.1 | ±0.1 | — | | — |
| -60dB | | | | ±0.5 | ±0.3 | ±0.1 | ±0.1 | — | — |
| -70dB | | | | | ±0.5 | ±0.3 | ±0.3 | ±0.3 | — |
| -80dB | | | | | | ±0.5 | ±0.3 | ±0.5 | — |
提供IO输出码定制服务，可灵活配合自动化测试设备或连接指示灯，更直观、便捷地完成传声器分类。
| CRY5620传声器测试仪技术参数 | ||
| 频率测量范围 | ||
| 低频段 | 50Hz～199Hz可调，以70Hz为典型测量点，步进1Hz | |
| 中频段 | 0.5kHz～1.9kHz可调，以1kHz为典型测量点，步进100Hz | |
| 高频段 | 2kHz～6kHz可调，以5kHz为典型测量点，步进100Hz | |
| 信号幅度测量 | ||
| 幅度范围 | -80.00dB～0dB，分辨率0.01dB，以1V为基准 | |
| 测量量程方式 | 10dB/档 | |
| 动态范围 | 30dB，误差≤±0.5dB | |
| 电流测量范围 | 1μA～999μA，分辨率 1μA | |
| 传声器测量条件 | ||
| 模拟传声器 | 工作电压 | 1.8V，2V，2.5V，3V，3.3V，4V，4.5V，5V可选，误差≤±3% |
| 限流电阻 | 680Ω，1kΩ，1.5kΩ，2kΩ，2.2kΩ，2.7kΩ，3kΩ，4.7kΩ可选 | |
| 数字传声器 | 工作电压 | 1.8V，2V，2.5V，3V，3.3V，4V可选，误差≤±3% |
| 工作频率 | 0.6MHz～4MHz可调，步进0.1MHz，误差≤2% | |
| 其他参数指标 | ||
| 电流测量范围 | 1μA～999μA，分辨率 1μA | |
| 分档输出接口 | DB9 | |
| 屏幕显示刷新速度 | 0.3s | |
| 电源 | 50Hz，220V±10% | |
| 使用环境 | 0～40℃，相对湿度≤80% | |
| 尺寸（mm） | 327×295×129 | |
| 仿真嘴 | ||
| 输出声压 | 84dB～104dB三路独立可调 | |
| 频率响应 | ≤±1dB | |
| 总谐波失真 | ≤1% (94dB) | |
| 配置内容 | 数量 |
| CRY5620传声器测试仪主机 | 1台 |
| CRY603仿真嘴 | 1只 |
| 电源线 | 1根 |
| 数字传声器输入线 | 1根 |
| 模拟传声器输入线 | 1根 |
