| 类型 | 转接卡 |
|---|---|
| 接口 | CVBS转VGA |
| 芯片 | PC TO TV |
| 数据传输速度 | 1（MB/s） |
| 品牌 | playvision |
| 型号 | HDV200-B |
美国沃尔玛、清华同方、TCL、研祥集团、华为、富士康、同州等世界知名企业的商用设备视频指定供应商
电话：0755-36816040;36816041，13728966356
联系人：张宏亮
H//www.hdmi-video.com

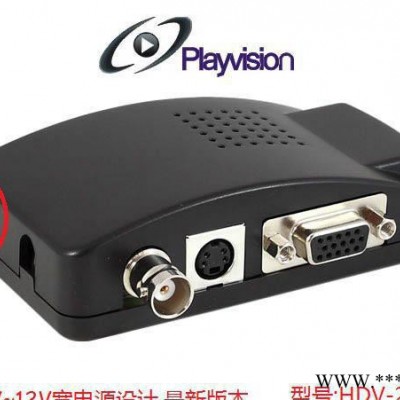

型号:HDV200-B
功能:CVBS+SVIDEO+VGA TO VGA
设计理念:
BNC转VGA 型号：HDV200-BNC是一款针对安防、医疗、家庭用户设计的无损视频转换器，它可以将视频信号使用最先进的数字图像处理技术转换成为各种分辨率的VGA信号，从800X600到1920X1200的各种VGA分辨率输出，以达到实现显示器点对点的显示效果，从而展现完美画面。
该产品广泛用于DVR后端监视器、视频教学设备、地铁工程、工业等，取代传统的CRT监视器，体积小、画质清晰、即插即用、简单方便。
产品简介:
1：产品功能
输入接口：1xAV(BNC), 1xS-Video, 1xVGA
输出接口：1xVGA
2：输出分辨率
800X600@60Hz，800X600@75Hz，1024X768@60Hz，1280X1024@60Hz，1440X900@60Hz，1680X1050@60Hz，1920X1080@60Hz，1920X1200@601920X1200@60Hz
3：输入信号格式
AV和S-Video输入：自动识别PAL、NTSC
VGA输入：BYPASS
4：使用操作介绍
名 称 | 说 明 |
(1)Input |
视频输入选择:循环切换AV（CVBS）>>SV（S_VIDEO）>>VGA>>AV（CVBS） 按住Input键后接通电源上电，复位系统，恢复出厂设置。 |
(2)Menu |
菜单键:循环切换调整菜单,包括:亮度,对比度,清晰度,色饱和度,色调,HP（水平位置）,VP（垂直位置）
|
(3) Freeze/+
(4)Resolution/- |
-当屏幕上分别出现：亮度，对比度，色饱和度，清晰度，色调，行位置，场位置调整提示时: “Resolution/-”的作用为“-”的功能，比如亮度减少，行位置左移等功能。 -在屏幕上无菜单显示时: 800X600@60HZ、800X600@75HZ、1024X768@60HZ、1280X1024@60HZ、1440X900@60HZ、1680X1050@60HZ、1920X1080@60HZ、1920X1200@60HZ 备注： 按压Resolution/-键，分辨率从800X600-1920X1200循环切换。 A.如果因为误操作将分辨率设置过高而导致您的显示器无法正常显示时，请继续按此键以回到较低的分辨率 B.请断电后，按住Input键后，再接通电源上电，复位系统，恢复出厂设置。 |
产品特点:
1：输入支持PAL、NTSC、SECAM全制式
2：可实现从 800X600到1920X1200 VGA输出分辨率的切换
3：亮度、对比度、清晰度、色度、色调、水平位置、垂直位置等可调
4：位图OSD显示
5：支持冻结功能
6：数字化梳状滤波器，实现亮色完美分离
7：3D运动补偿
8：标准化信号输出设计，无失真还原自然视界
9：工业级产品设计，24小时不间断工作，稳定可靠
10：体积小，便于放置(size:110X56X36mm)
11：DC 5V供电
接口说明：
名 称 |
说 明 |
VGA Out |
VGA输出接电脑显示器 |
AV(CVBS) In |
接视频源(如DVD、摄像头等) |
S-VIDEO In |
接S端子信号源、录像机、DVD机等 |
VGA In |
接电脑主机显卡VGA输出 |
DC 5V |
接5V/1A电源适配器 |
LED |
电源指示灯 |
二.附件说明:
配件 | 数量 | 备注 |
HDV200-B |
1PCS |
|
DC5V/1A |
1PCS |
|
用户手册 |
1PCS |
|
包装 |
1PCS |
|
三.技术参数
最大传输速率 | 5.1Gbps |
最大工作电流 | 300mA |
电源适配器规格 | AC(50/60Hz)100V~240V输入,DC5V/1A输出 |
工作温度 | -40~+80’C |
工作湿度 | 5~90%RH |
外观尺寸(长*宽*高) | 110X56X36mm |
产品净重 | 0.18KG |
重量(毛重) | 0.38KG |
彩盒尺寸 | 210*150*55mm |
|
|
三. 随机配送附件图示:
电源适配器
物理连接口示意图:
图1.1 前面板示意图
DC/5V：电源输入接口,输入5V/1A电源
LED：电源指示灯
1.----------------------------BNC输入接口;驳接摄像头/监控头
2.---------------------------S端子输入接口;驳接机顶盒/DVD
3.----------------------------VGA输入接口;驳接电脑PC或笔记本
4.-----------------------------VGA输出接口,驳接显示器,投影仪
5.------------------------------INPUT按钮,输入端子BNC,S-VIDEO,VGA输入通道
6.------------------------------MENU菜单调节
7.----------------------------------Freeze/+ 图像动结按钮,配合MENU为UP功能
8.----------------------------------Resolution/-分辨率输出按钮,配合MENU为DOWN功能
连接与操作:
1.通过BNC线把监控摄像头与转换器连接起来；
2.通过S端子线把机顶盒DVD连接起来
3.通过VGA线把转换器VGA输出接口与显示器,投影机或电视的VGA接口连接起来；
4.把电源接入市电220V
注意事项:
在通电前，应仔细检查连接线是否正常，必须在保证所有接口为正常连接。常见故障判断及处理方法如下：
序号 | 故障现象 | 原因及解决方法 |
1 | 不通电 | 1、检查电源插头是否正确插入电源插座. 2、检查电源是否打开. |
2 | 无图像 | 1、确认电视已开机并处于与本机连接. 2、输入信号源是否开启并连接完好. 3、检查系统的连接状态. 4、检查连接线是否完好. 5、线材质量（HDMI线材要求符合HDMI 1.3标准） |
3 | 图像模糊 | 1、连接口重新连接,以防插座接口接触不良 2、线材质量（HDMI线材要求符合HDMI 1.3标准） 3. VGA线是否完好无损,是否标准的VGA线 |
注:图片仅供参考,由于每批次生产的不同,有可能丝印或LOGO发生变化,发货以实物为准
