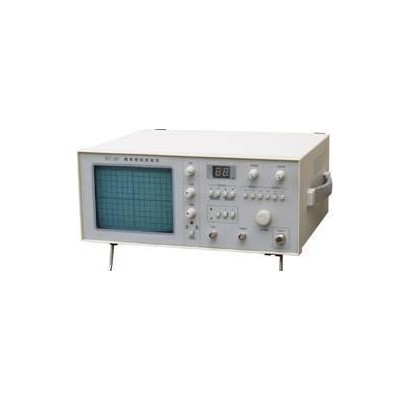

镇江友扬BT-3D扫频仪镇江友扬

BT-3D技术指标及特点
技术参数
扫频范围： 1～300MHZ；1～450MHZ；1～650MHZ。
全  扫： 1～300MHZ；1～450MHZ；1～650MHZ。
窄  扫： 1～40MHZ范围内连续可调，点频（CW）输出范围内连续可调，输出正弦波
扫频线性：不大于1：1.20.5V(3.33MW) ±10%
输出平坦度:全频段优于±0.25dB
输出衰减器：粗衰减器10DB×7步进，电控、数字显示
           细衰减器1DB×9步进，电控、数字显示
输出阻抗：75Ω
频率标记：50MHZ；10?1MHZ复合及外接三种。
显示部垂直灵敏度：优于2MVP—P/DIV
显示屏幕有效尺寸：110×140MM
消耗功率：＜45W
工作电压：AC220V±10%
外形尺寸：395×180×355MM
重量：8KG
    1、本品采用了电调谐衰减器，其**大的优点是有效避免原机械调谐的疲劳损坏和人为损坏。大大的提高了测量精度和使用可靠性。
    2、本品采用大屏幕显示其**大的优点，有效的提高了测试及调试所需时间和精度。同时，具有亮度高、寿命长等特点。
    3、本品仍采用了机箱卧式结构，外观采用计算机色，其**大的优点是，便于仪器的摆放，同时在此仪器上可摆放其它仪器，大大节约了仪器的摆放空间，使有限的实验室可同时开放多组实验。

使用说明：BT-3D型扫频仪使用说明
