| 类型 | 数字合成扫频仪 |
|---|---|
| 用途 | SP30000系列数字合成扫频仪 |
| 重量 | 6kg |
| 品牌 | 金时速 |
| 型号 | SP3060 |
| 加工定制 | 否 |

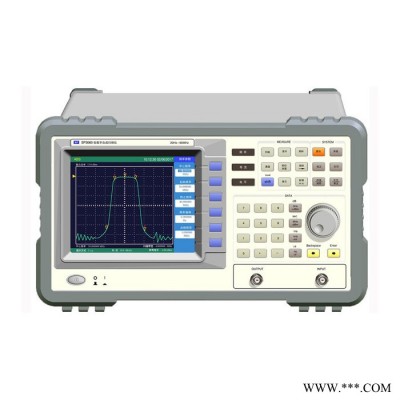

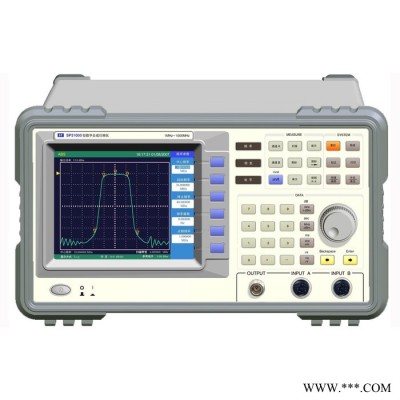

数字合成扫频仪SP3060 SP30000 60~520MHz SP30000系列数字合成扫频仪
概述：
SP30000系列数字合成扫频仪采用直接数字合成技术，微处理器控制；内置检波器，无需检波探头，可完成20Hz~120MHz范围内任意一频率段的幅频特性、相频特性的测量，若应用外检波方式可完成1MHz~520MHz幅频特性测量（可完全替代原模拟扫频仪BT3等）。扫频方式可任意设置，如线性、对数、点频等，可直接显示光标位置的频率值、幅度值、相位值。6.4寸TFT彩色液晶屏，清晰度高，中文/英文菜单，操作方便，在扫频范围内可同时设置和显示五个光标，随机配置RS232接口，VGA（外接显示器）接口，可选配USB接口、打印口。
特点：
■ 扫频信号源采用直接数字合成技术，微处理器控制，嵌入式操作系统
■ 内置检波器，无需检波探头可完成20Hz~120M范围内任意一频率段的幅频、相频特性的测量
■ 外置检波器 用外置检波探头可完成1MHz~520MHz范围内任意一频率段的幅频特性的测量
■ 扫描方式可任意设置，如线性、对数
■ 6.4”TFT彩色液晶屏，清晰度高
■ 中文/英文菜单，操作方便
■ 在扫频范围内可同时设置和显示五个光标的测量值
■ 整机配置RS232接口、VGA（外接显示器）接口
■ 可选配USB接口、打印口
■ 波形存储、波形分析
■ 峰值搜寻：**大值**小值搜寻功能
■ 参考线搜寻：参考峰，参考谷值搜寻功能
■ -3dB带宽的测量
■ Q值测量功能
技术指标：
| 名 称 | 技 术 指 标 | ||||
| 型 号 | SP3060 | SP30120 | SP30160 | SP30320 | SP30520 |
| 频率范围 | 20Hz~60MHz/120MHz/160MHz/320MHz/520MHz | ||||
| 频率精度 | ＜±1ppm | ||||
| **大频率分辨率 | 1μHz | ||||
| 扫描宽度 | 20Hz～60MHz/120MHz/160MHz/320MHz/520MHz或点频（零扫宽） | ||||
| 输出电平 | +13dBm～ -87dBm ( f≤60MHz） +10dBm～ -87dBm (f≤120MHz) 0dBm～ -87dBm (f≤520MHz) | ||||
| 输出阻抗 | 50Ω/75Ω | ||||
| 输出电平分辨率 | 0.1dBm | ||||
| 电平平坦度 | ±0.5dB （射频校准之后） | ||||
| 相位噪声 | <-120dBc/Hz （偏离载频20kHz） | ||||
| 显示刻度 | 对数刻度Log: 0.1dB/格～10dB/格 线性刻度Line: 1mV～5V | ||||
| 幅度分辨率 | 0.1dB | ||||
| 扫描时间 | 自动、手动（50ms～10s） | ||||
| 自由游标 | 5个，频率任意设置 | ||||
| 显示范围 | 80dB | ||||
| 动态范围 | 70dB | ||||
| 输入阻抗 | 50Ω/75Ω/1MΩ可选（内检波） | ||||
| 检波探头 | 频率范围 1MHz～520MHz 动态范围 60dB 特性了阻抗 50Ω | ||||
| 相位测量功能 | 相位测量范围：-180°～+180° 相位误差≤±1° | ||||
| 接口 | 标配RS232、VGA接口，可选配USB、打印口 | ||||
| 外形尺寸 | 344mm×200mm×385mm （W×H×D） | ||||
| 重量 | 6kg | ||||
