SZSUNBOSS汽车收音机天线

SUNBOSS AUTO ACCESSORIES Co.,Ltd

产品名称 ： 汽车天线                   制造商ID：440307106494408

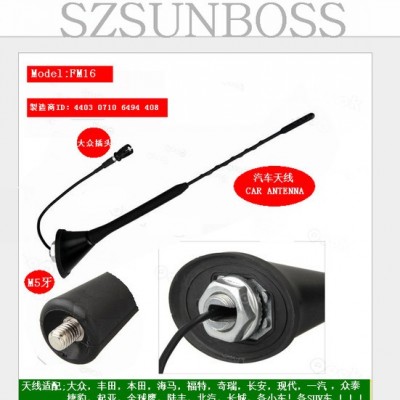

   Model:FM 16                     技术标准

一： 功能性技术标准：

1.

 工作频率：

FM87.6~108MHz

AM520~1605KHz

2

*天线规格：

410

3

同轴电缆线长：

3.0/5.0

4

Q特性值：

整天线Q值在200以上

5

特性阻抗（接触电阻）

75Ω±3Ω

二：同轴电缆线

6

同轴电缆线：

抗拉强度

30KG的力无拉断变形

7

电缆线规格：

同轴电缆

SZSUNBOSS  3C-2V 75Ω  COAXIAL CABLE

8

特性阻抗

75Ω±3Ω

9

静电容量

70PF/M±3 PF

10

  绝缘阻抗：

线芯于外皮之间直流

并联电阻＞100MΩ

11

天线拔脱力测试（插头/连接件）

拔脱力承受60LB

可持续1分钟电容变化不＞0.5PF

12

扭转强度测试

天线接触接插部分承受

20N的力矩，接触件连接件无受损。

三;产品振动测试;

13

振幅为5.08MM振动频率25HZ在

垂直平面内振动4小时

电容和Q值在规定的极限内。

四：盐雾测试

14

天线总成进行24小时盐雾测试后，在温度24℃±3℃相对湿度35%～45%流通空气中干燥一小时，全部电性恢复到规定极限内，任何时Q值下降不低于300，电镀件符合盐雾测试标准范围内。

五：湿度测试

15

天线总成经过10个循环测试，每个循环在温度52℃±3℃相对湿度95%中历时2小时，在大气中

暴露2小时，在24℃±3℃相对湿度35%～45%中干燥，电容和Q值在规格的范围内，所有Q值不低于300.

六;热循环测试

16

1》24小时在74℃   2》24小时在-40 ℃ 塑胶件无大的变形，在24℃±3℃相对湿度35%～45%中干燥一小时后，电气特性符合技术要求。

七;产品外观检查

17

依据样品或图纸对产品进行检测:

1》 产品长度测试，天线杆长度，电缆线长度。 2》 外观检测;依据检验标准进行。

3》包装箱唛头符合规定的要求，包装材料符合采购协议要求。
