| 测量范围 | 0-30 |
|---|---|
| 分辨率 | 1mm，无盲区，高精度 |
| 测量精度 | 0.1% |
| 电流信号 | 4～20mA/HART(两线)（mA） |
| 供电电源 | 24 |
| 材质 | 碳钢 |
| 产地 | 中国 |
| 等级 | 1 |
| 抗压强度 | 1 |
| 类型 | 智能雷达物位计 |
| 品牌 | 丰润 |
| 型号 | FR |
| 加工定制 | 是 |

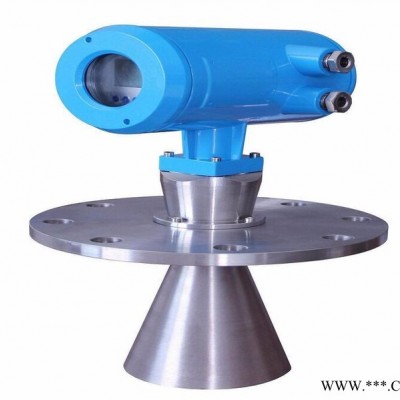

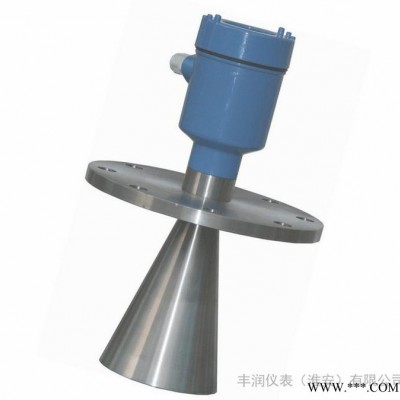

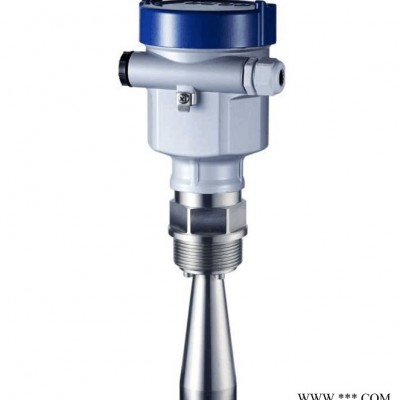

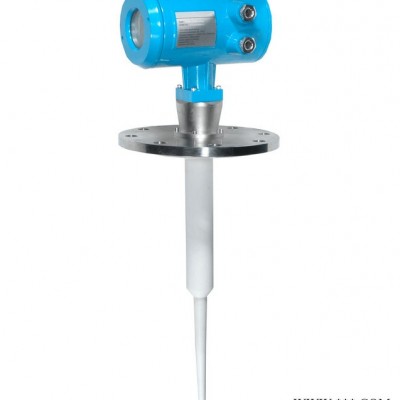

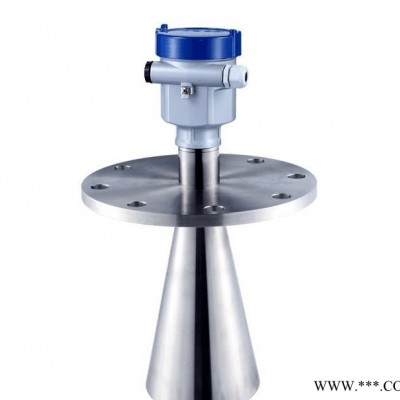

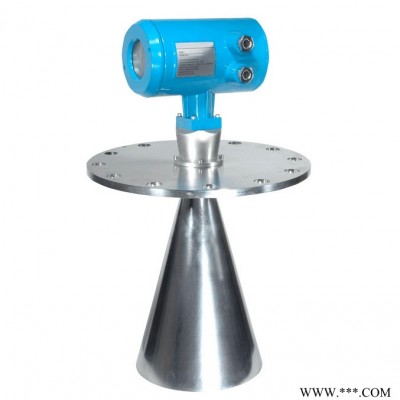

雷达液位计
雷达液位计
智能型雷达液位计概述及应用
高频微波脉冲通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。一种特殊的时间延伸方法可以确保稳定和精确的测量。即使工况比较复杂的情况下，存在虚假回波，用最新的微处理技术和调试软件也可以准确的识别出物位的回波。
传感器是先进的雷达式物位测量仪表，测量距离最大35米,可以用于存储罐、中间缓冲罐或过程容器以及各种料仓的物位测量，输出4…20mA模拟信号。采用微波脉冲的测量方法，并可在工业频率波段范围内正常工作。波束能量较低，可安装于各种金属、非金属容器或管道内，对人体及环境均无损害。
智能雷达液位计广泛应用于
煤厂，电厂，水泥，冶金行业
石油化工
食品行业
及一般工业应用
智能雷达液位计产品特性
● 采用先进的非接触式测量，极其稳定的材料制造
● 测量液体、固体介质的物位，特出表现在测量粘稠液体或温度压力变化大的场合
● 可以测量所有介电常数＞1.8的介质
● 测量范围0～35米
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，
● 不受压力、温度变化、惰性气体、真空、烟尘、噪音、蒸汽、粉尘、等工况影响
● 不受介质密度、粘稠度和温度的变化影响
● 过程压力可达4Mpa，高压可以定做，
● 过程温度可达350℃，高温加散热片
● 分辨率1mm，无盲区，高精度
● 是差压仪表、磁致伸缩、射频导纳、磁翻板仪表的优良替代产品。
● 测量灵敏，刷新速度快，安装简便，牢固耐用，免维护。
智能型雷达液位计技术参数
MATLD-A智能雷达液位计
应 用：过程条件简单，腐蚀性的液体。浆料、固体
比如：污水储罐，酸碱储罐，浆料储罐，固
体颗粒，小型储油罐
测量范围：10米
过程连接：G、1-1/2螺纹、1-1/2”NPT
介质温度：-40～230℃
过程压力：-0.1-2.0 MPa
重复 性 ：± 3mm
精 度：< 0.1%
防爆/防护等级：Exia II C T6/IP66
信号输出：4～20mA/HART(两线)
MATLD -B智能雷达物位计
应 用：存储或过程容器腐蚀性的液体、浆料、固体
比如：水液储罐，酸碱储罐，浆料储罐，固
体颗粒，小型储油罐
测量范围：15米
过程连接：法兰
介质温度：-40～230℃
过程压力:-0.1～2.0 MPa
重复 性 ：± 3mm
精 度：< 0.1%
防爆/防护等级：ExiaIIC T6/IP66
信号输出：4～20mA/HART(两线)
MATLD-C智能雷达物位仪表
应 用：适应各种存储容器或过程计量环境，液体、
浆料、固体比如：原油、轻油储罐，原煤、
粉煤仓位，挥发性液体储罐，焦碳料位，浆
料储罐，固体颗粒
测量范围：35米
过程连接：法兰
过程温度：-40～230℃；高于230℃高温加散热片订做
过程压力：-0.1～4.0MPa；高压可以定做
重复 性 ：± 3mm
精 度：< 0.1%
防爆/防护等级：ExiaIIC T6/IP66
信号输出：4～20mA/HART(两线)
产品选型
选型表一
MATLD-A/B/C | A | 缆式探头 | 探头形式 | ||||||||
B | 单杠式探头 | ||||||||||
C | 平行杆式探头 | ||||||||||
P | 标准型（非防爆） | 防爆 | |||||||||
I | 本安型（Exia II CT6） | ||||||||||
F | 隔爆型（Exd II CT6） | ||||||||||
1 | 螺纹G1-1/2″ | 连接方式 | |||||||||
2 | 螺纹1-1/2″NPT | ||||||||||
3 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
4 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
5 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
6 | 法兰DN50 PN1.6(HG2094-97) | ||||||||||
1 | 碳钢 | 材质 | |||||||||
2 | 不锈钢 | ||||||||||
□ | （mm） | 探头量程长度 | |||||||||
0 | 常压 | 工作压力 | |||||||||
1 | 1.6 MPa | ||||||||||
2 | 2.5 MPa | ||||||||||
3 | 4.0 MPa | ||||||||||
M | 普通-40~150℃ | 工作温度 | |||||||||
H | 高温-40~230℃ | ||||||||||
G | 超高温-40~350℃ | ||||||||||
Y | 带 | 编程器 | |||||||||
N | 不带 | ||||||||||
1 | 两线制DC24V 4~20mA/HART | 接线方式 | |||||||||
2 | 三线制DC24V 4~20mA | ||||||||||
MATLD-A/B/C | 备注 | ||||||||||
选型表二
MATLD-B | P | 标准型（非防爆） | 防爆 | |||||||
I | 本安型（Exia II CT6） | |||||||||
F | 隔爆型（Exd II CT6） | |||||||||
A | PP/-40~80℃ | 天线材料/工作温度 | ||||||||
B | PTFE/-40~230℃ | |||||||||
1 | DN50 P1.6 | 法兰规格（HG20594-97） | ||||||||
2 | DN80 PN1.6 | |||||||||
3 | DN100 PN1.6 | |||||||||
4 | DN150 PN1.6 | |||||||||
1 | 碳钢法兰 | 法兰形式 | ||||||||
2 | 不锈钢法兰 | |||||||||
3 | PP翻边法兰 | |||||||||
4 | PTFE翻边法兰 | |||||||||
1 | 无 | 容器接管长度 | ||||||||
2 | 50mm | |||||||||
3 | 100mm | |||||||||
4 | 150mm | |||||||||
5 | 200mm | |||||||||
6 | 按用户要求 | |||||||||
Y | 带 | 编程器 | ||||||||
N | 不带 | |||||||||
1 | 两线制 DC24V 4~20mA/HART | 接线方式 | ||||||||
2 | 三线制DC24V 4~20mA | |||||||||
MATLD-B | 备注 | |||||||||
选型表三
MATZD-C | P | 标准型（非防爆） | 防爆 | ||||||||
I | 本安型（Exia II CT6） | ||||||||||
F | 隔爆型（Exd II CT6） | ||||||||||
A | PP/-40~80℃ | 天线材料/工作温度 | |||||||||
B | PTFE/-40~230℃ | ||||||||||
1 | DN50 P1.6 | 法兰规格（HG20594-97） | |||||||||
2 | DN80 PN1.6 | ||||||||||
3 | DN100 PN1.6 | ||||||||||
4 | DN150 PN1.6 | ||||||||||
G | 螺纹G1-1/2 | 过程连接 | |||||||||
N | 螺纹1-1/2NPT | ||||||||||
1 | 无 | 容器接管长度 | |||||||||
2 | 50mm | ||||||||||
3 | 100mm | ||||||||||
4 | 150mm | ||||||||||
5 | 200mm | ||||||||||
6 | 按用户要求 | ||||||||||
Y | 带 | 编程器 | |||||||||
N | 不带 | ||||||||||
1 | 两线制 DC24V 4~20mA/HART | 接线方式 | |||||||||
2 | 三线制DC24V 4~20mA | ||||||||||
MATZD-C | 备注 | ||||||||||
