| 规格 | 680(w)×1360(D)×1560(H)mm |
|---|---|
| 飞叉转数 | Max. 4800rpm (根据飞叉的外径而不同) |
| 电源 | AC220V±10%单相 50/60Hz |
| 消耗电力 | 约2.0KvA |
| 线圈高度 | Max. 10mm |
| 线圈外径 | Max. ø30mm |
| 步序记忆容量 | 9999 |
| 温度 | 0-700°C |
| 产地 | 深圳 |
| 电源电压 | 220V |
| 功率 | 2KW |
| 新旧程度 | 全新 |
| 执行质量标准 | 国标 |
| 品牌 | 星特 |
| 型号 | XT-606 |
| 加工定制 | 是 |
| 主轴方向 | 顺时针/逆时针 |
| 质量认证 | ISO9001-2000 |

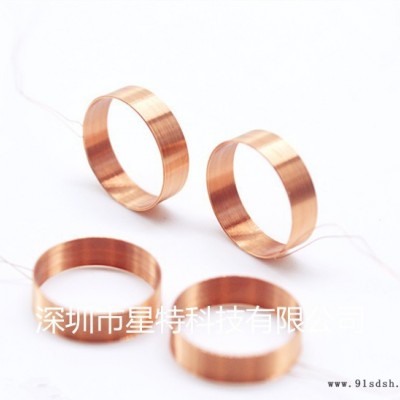

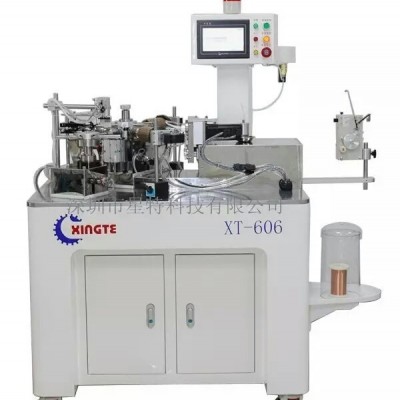

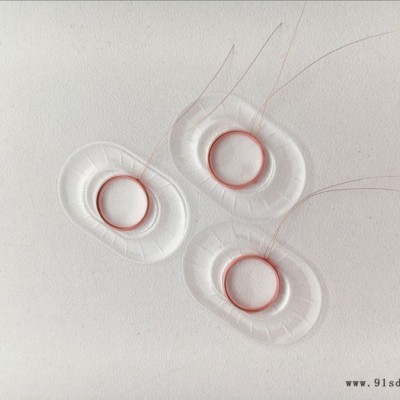

机型简介：本机是空心音圈专用机型，可绕制醇溶和热风两种漆包线材。手动上料也可以做一般骨架音圈的绕制，控制系统采用全中文触膜屏接口，操作简便易学，机械操作部分设计合理，所采用金属材料都经过特殊化工艺处理，机械运动部分全采用进口伺服马达和高精度滚珠丝杆，进口轴承保证了产品的高效率和高精度；真正做到实现开机24小时稳定，高效生产。能与全自动化生产线及无人车间兼容配套。绕线方式为主轴飞叉绕线，六工位旋转剪线，退模。本机是行业中最高效的机型，每小时按30圈左右计算产量可在3000/小时左右。
绕线机基本参数：
| 型号 | XT-606 | 飞叉轴数 | 1轴 |
| 规格 | 680(w)×1360(D)×1560(H)mm | 飞叉转数 | Max. 4800rpm (根据飞叉的外径而不同) |
| 机器重量 | 约290kg | 适用线径 | 0.02-0.45（mm） |
| 电源 | AC220V±10%单相 50/60Hz | 线圈高度 | Max. 10mm |
| 消耗电力 | 约2.0KvA | 线圈外径 | Max. ?30mm |
| 气源 | 约0.4MPa以上 | 旋转方式 | 6 工位 |
| 主轴方向 | 顺时针/逆时针 | 切线方式 | 气压切断 |
| 步序记忆容量 | 9999 | 线圈溶接方式 | 绕线前先预热夹具 绕线后通过加热器加热固定 |
| 控制系统 | 触摸屏 | 脱模剂涂抹方式 | 间歇或连续涂抹 |
| 控制轴数 | 4轴 | 张力器 | 伺服张力器 |
| 温度 | 0-700°C | 每小时产能 | 3000PCS（每层15圈，2层） 听筒音圈108圈1700-1800PCS |
|
|
|
飞叉最高转数及适用线径范围根据线圈规格而有所不同
