| 包装 | 木箱 |
|---|---|
| 产地 | 上海 |
| 服务项目 | 印刷在线套准测量 |
| 外形尺寸 | 无 |
| 印刷颜色 | 六色 |
| 重量 | 50 |
| 操作方式 | 全自动 |
| 品牌 | 视觉检测 |
| 型号 | 二维码、印刷缺陷 |
| 加工定制 | 是 |
| 排版打样 | 是 |
| 印刷工艺 | 平版印刷 |
1.印刷套准测量仪主要用途
印刷套准测量仪用于印刷套准在线测量，通过对印刷品上左右两边套准标记精确测量，计算出左右两边最大套印误差以及左右套准的倾斜度，实时将左右两边的套印误差及倾斜数值显示于显示器上，帮助印刷操作人员快速的将套准调整准确。
2.印刷套准测量仪主要性能、功能指标
a.检测幅宽：100-1300mm。
b.最大检测速度：200m/min。
c.测量精度：0.02毫米。
d.实时显示左右两边最大套印误差。
e.实时显示左右两边的倾斜宽度、角度数值。
f.实时显示套印误差、倾斜测量曲线以及套印误差趋势。
g.具有检测记录功能。
h.可设定套准偏差、倾斜报警门限，超门限报警。
i.电源：220VAC 500W
3.印刷套准测量仪测量原理

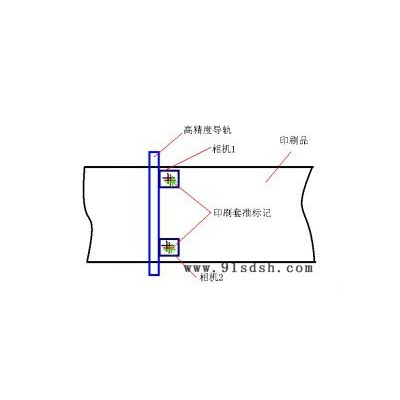

在印刷机左右两边各安装一个摄像机，并固定在一根高精度导轨上，调整相机左右位置使相机能够同时拍摄到套准十字线标记。
测量套准标记的纵横向x、y值，即为套准最大偏差。

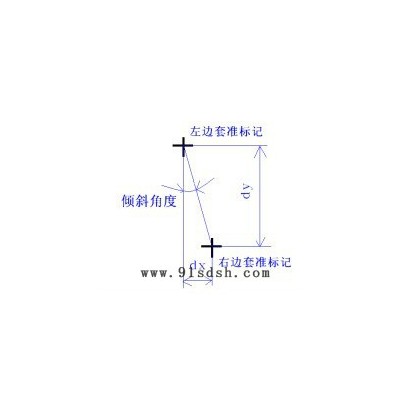

测量两边的dx、dy值和输入两个相机之间的距离，即可算出倾斜角度。
4.印刷套准测量仪安装协调示意图
5.印刷套准测量仪主要硬件组成
| 序号 | 名称 | 型号 | 产地 | 数量 |
| 1 | 工业触控一体机 |
| 深圳 | 1 |
| 2 | 相机 | Basler 130万像素彩色工业相机 | 德国 | 2 |
| 3 | 光源板 |
| 圣瑞 | 2 |
| 4 | IO卡 | EE1000BIO | 圣瑞 | 1 |
| 5 | 控制机箱 |
|
|
|
| 6 | 相机机箱 |
| 圣瑞 | 2 |
| 7 | 编码器组件 |
| 圣瑞 | 1 |
| 8 | 传感器组件 |
| 圣瑞 | 1 |
| 9 | 安装架 |
| 圣瑞 | 1 |
| 10 | 电缆 |
| 圣瑞 | 1 |
| 11 | 报警器 |
| 圣瑞 | 1 |
