供应**德鑫 DH3020CNC 经济实用型光学二次元二维测量机全自动影像测量仪检测机

2021-09-30 12:331024
价格 3.00
发货 广东东莞市预售,付款后30天内
品牌 德鑫
外形尺寸 1420*775*1630mm
台面荷重 15
库存 50起订50台
产品详情
外形尺寸 1420*775*1630mm
台面荷重 15
台面大小 300*200*200
解析力标准 常规
测量速度 可选
X行程 300
波长范围
产地 广东
放大倍数 0.7X-4.5X
精度 2.8+L/200
类型 光学仪器
位移驱动 可调
线性精度 详见技术指标
颜色 如图
重现性 2.8
操作方式 全自动
测量行程 300*200
品牌 德鑫
型号 DH3020CNC大理石台面


提供加工定制:是 品牌:德鑫 型号:DH3020CNC 分辨率:0.001 测量行程:300*200 放大倍率:28X-170X 操作方式:鼠标自动控制 测量精度:3.0+L/200 外形尺寸(长*宽*高):1420×775×1630 手机: 18681161517 联系我时务必告知是在世界工厂网上看到的! 东莞市德鑫光学仪器有限公司(孙小姐)

商铺 | 企业名片

快速获取联系方式 二维码 微信 东莞市德鑫光学仪器有限公司(孙小姐)

扫一下快速获取该企业联系方式

推荐使用 微信 我查查 等扫码工具

扫描后可直接保存为手机联系人(推荐)

扫一下
关注世界工厂网微信

发送 验证码
到“世界工厂网”微信帐号即可获取该企业联系方式

**验证码

验证码有效时间300秒

**经济实用型二次元 光学二维测量机 **全自动3020大理石台面影像仪的详细描述:



购3020全自动测量仪,送**连体机柜,品牌台式商务电脑



1、主机:

? 测量机全部采用00级大理石和双十字工作台结构,结构紧凑,其先进的机械结构设计确保了系统整体的高精度及高稳定性;
? 先进的高精度CCD成像技术与先进的图像处理技术**结合,可实现特殊的测量要求具有计算机编程控制光学照明(顶光、底光和环形光)技术,是工件表面照明均匀,提高了测量的高精度和可靠性;
? 三轴在机械上相互独立,运动互不干扰,从而确保了系统的高稳定性;
?三轴导轨均采用高精度V型与台湾HIWIN导轨,与机体材质相同,因而具有良好的温度稳定性、抗实效变形能力,钢性好、动态几何误差变形**小;
? XY轴全部采用**技术的无牙螺母传动装置,极大的提高了XY轴的稳定性并有自动调节压力的**技术寿命长可靠性高。;
?Z轴采用DSP数字控制器,配步进马达.极大的提高了对机器的可操作性,方便**人员手动站着调节z轴时的麻烦也大大提高了工时效率。
?软件采用具有独立知识产权的、功能强大的AC-OPTIC测量软件包,其完善的测量功能和联机功能,为用户提供了**的测量解决方案。
2、技术指标:

01:测头系统:

光学测头:

0.7-4.5X倍连续变倍定格镜头

高精度、高清淅度CCD+V200采集卡.

42万像素模拟相机

02:性能指标:

长度计量系统: 密闭式玻璃光栅尺

分辨率: 1mm;

示值误差: E≤3.0+L/200mm(X,Y)

03:光源照明系统:

导航的激光指示灯

LED底光源

环行顶光

多功能高寿命的数字光源控制器

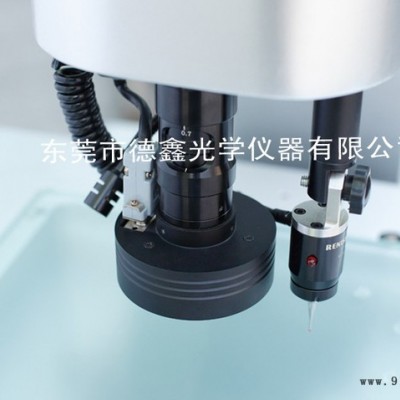

接触式测头:(选配件)

英国RENISHAW MCP Kit1手动旋转测头

技术参数:感应方向 ±X ±Y ﹢Z

测力 12gf(不可调试)

越程保护 Z方向 5mm

X/Y平面 ±20°

测针接口 M3

测 针:PS1-10R (Φ2/21 mm) 1根

PS1-11R (Φ3/21 mm) 1根

校准器:

标准球Φ25球座 1套


DH系列实用型影像测量仪
便捷、稳定、多功能
DH系列是触发测量和光学测量技术相结合的综合测量解决方案。主要用于汽车、家电、电子工业、手机、触摸屏、塑料工业和精密机械等行业。
型号 DH3020CNC DH4030CNC DH5040CNC
测量范围(mm) 300×200×200 400×300×200 500×400×200
外型尺寸(mm) 1420×775×1630 1500×990×1660 1545×1210×1660
重量(kg) 290 420 470
测量精度(um) 3.0+L/200 3.5+L/200 4.0+L/200
4.5+L/150um
玻璃工作台**大载荷(kg) 15
标配尺 分辩率 玻璃光珊尺:1um
控制系统 CNC闭环控制系统
电机 步进电机/进口伺服电机
照明光源 8分区LED环光源,各段独立操控/LED平行底光,可编程操控
物镜(X) 0.7X-4.5X手动变倍镜头,影像放大倍数28X-170X
CCD 美国TEO工业彩色相机
工作环境 温度20℃±2℃,温度变化<2℃/hr,湿度30%~80%
振动<0.002g,低于15Hz
工作电压 220V+10%,50HZ-60HZ
验收方式 以玻璃线纹尺验收
? ?
大理石底座+立柱 00级济南青
工作台玻璃 光学玻璃研磨
工作台 灰口铸铁自然失效,人工失效/铸铝,人工失效/00级大理石
操作方式 自动
操作方式选配 Z轴自动对焦、自动测量
运动部件 采用进口丝杆
L表示测量长度,以毫米为单位。
Z轴的机械精度,聚焦的精度与工件表面有很大有关系。
(X)放大倍率为近似值,具体值与显示器的尺寸以及显示器的分辩率相关。
产品不断升级中,具体详情以实际报价单为准!
