| 产地 | 北京 |
|---|---|
| 类型 | 在线高温粉尘测试仪 |
| 售后服务 | 一年保修 |
| 执行质量标准 | 国标 |
| 经营模式 | ** |
| 品牌 | 北斗星仪器 |
| 型号 | TBD5-SPM4200 |
| 加工定制 | 是 |
| 质量认证 | ISO9001-2000 |

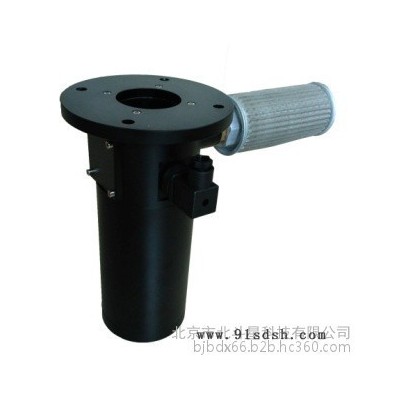

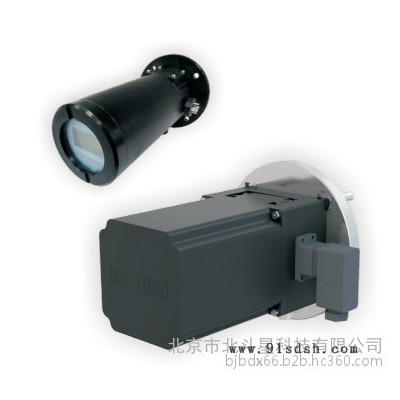

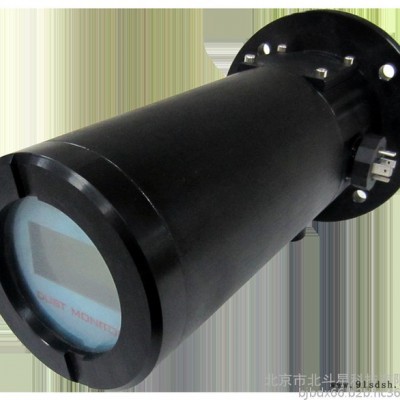

北斗星仪器在线高温粉尘测试仪 TBD5-SPM4200激光粉尘仪 高温粉尘浓度监测仪 在线粉尘检测仪 高温烟尘测试仪
在线高温粉尘测试仪测量原理：
粉尘仪基于烟尘粒子的背向散射原理，用于对固定污染源颗粒污染物进行在线连续测量。
该粉尘仪可用于各种污染排放源的颗粒污染物浓度实时连续测量，可适用于低浓度排放的监测要求，也可适用于高浓度排放的监测。仪器可适用于电厂，钢厂，水泥厂等烟尘监测，也可用于除尘设备及其他粉体工程的过程控制。
系统原理框图示意图所示：
光学部分包括激光光源、功率控制、光电传感、散射光接收部分。激光器发出的650nm束以一个微小的角度射入排放源,激光束与烟尘粒子作用产生散射光，背向散射光通过接受系统进入传感器转变成电信号进行处理。电路部分实现光电转换、激光束的调制、信号放大、解调、光源的功率控制、V/I转换及HMI显示功能。校准器用于产生稳定的光信号，对仪器进行零点及量程校准。
在线高温粉尘测试仪技术优势：1) 采用激光散射原理，不怕烟道的机械振动及烟气温度不均造成的折射率不均造成的光束摆动。
2) 可订制双量程自动切换，可订制超低排放监测，可订制Z*低量程可达0-10mg/m3，z*低检测下限0.05 mg/m3抽取式粉尘仪；
3) 提供高湿工况粉尘监测方案，能够排除背景杂散光干扰；
4) 单端安装，无需光路对穿。
5) 具有OLED显示屏，可以直接在现场读取粉尘浓度。
6) 激光束经过调制后，使得系统的抗干扰能力得以大幅度提升。
7) 采用标准(4-20)mA工业标准电流输出，连接方便。支持RS485；
8) 仪器整体功耗非常小，大约3w左右。
9) 模块化设计，特殊工况需定制。
在线高温粉尘测试仪技术指标
1) 检测单位：单位mg/m3；
2) 检测量程：0～100mg/m3，0～10g/m3（可定制），检测下限1mg/m3
3) 响应粒度: 0.1-300u m
4) 安装方式：原位安装，一边DN80法蓝安装
5) 管道直径要求：≥DN600
6) 采样方式：高温采样器一体设计
7) *高环境温度：T<200oC
8) 功能：显示,键盘,全功能界面设置
9) 输出：0/4-20mA
10) 串行通信接口：RS232/485
11) 安装提示：炉膛有可燃气的，要停炉安装
| 名称 | 激光粉尘仪 |
| 测量原理 | 激光后散射方式 |
| 尺寸 | 160mm×160mm×280mm，4kg |
| 环境温度 | -40℃～200℃ |
| 环境湿度 | 5%Rh～95%Rh |
| 测量误差 | ±2%FS |
| 介质温度 | ＜500℃（高温需定制） |
| 信号输出 | 4-20mA |
| **大输出负载 | 800Ω |
| 响应时间 | 1s |
| 测量范围 | 0～100mg/m3，0～10g/m3（可定制） |
| 烟囱大小要求 | ＞0.5m |
| 功耗 | 3W |
| 供电 | DC 24V±10% |
