| 材质 | PVC |
|---|---|
| 类型(通道位置) | 直角式 |
| 连接形式 | 法兰 |
| 适用介质 | 各种高腐蚀化学介质 |
| 流动方向 | 换向 |
| 用途 | 电磁振动给料机专用电磁头线圈 |
| 公称通径 | 据型号定（mm） |
| 工作温度 | 高温（℃） |
| 规格 | GZ系列电磁振动给料机 |
| 形态 | 膨胀式 |
| 标准 | 国标 |
| 压力环境 | 高压 |
| 零部件及配件 | 配件 |
| 品牌 | 威猛 |
| 型号 | GZ系列电磁振动给料机 |

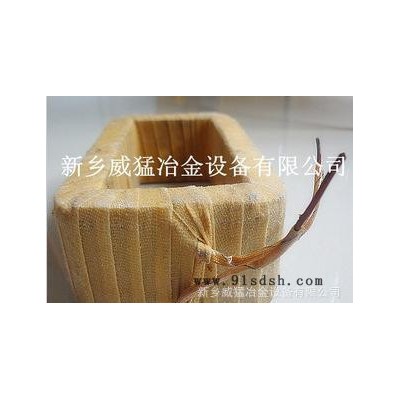

电磁头线圈分直流和交流两种。直流电磁头的电流大小适用欧姆定律I=U/R，阻抗**是R；而交流电磁头的电流I=U/（R+jL）,其阻抗是线圈电阻R加上感抗jL。
因此，从原理上说，由于直流电压加在线圈两端时，产生的电流是由线圈的电阻决定的，为了保证电流不会太大，线圈的制作必然是细线径、多圈数。而交流线圈则相反，其电流大小是由电抗决定的，因此线圈的制作必然是粗线径，小圈数。所以当24V交流电磁头用在直流24V系统时（直流电源不能产生感抗，因为其频率为零），由于电阻不够大，继电器很快烧毁;而直流电磁头用在交流系统中，由于电抗太大，必然发生吸合不牢或不能吸合的现象，但一般不会烧毁。（应注意的是，目前直流电磁头基本上都是9VDC，若误接在24VAC控制器上，不能保证不会烧毁。）
为了利用交流线圈产生感抗的原理，在工程实践中，一些有经验的电工常常把交流电磁头的连接线、控制器内的连接线做成螺旋状（将电线在螺丝刀把上缠绕几圈即可），这样可能多少会在防止过流上起到一些作用。新乡威猛的电磁头线圈是电磁振动给料机专用线圈
产品介绍： GZ系列电磁振动给料机主要用于把块状、颗粒状及粉状物料，从贮料仓库或漏斗中均匀连续或定量的给到受料装置中，具有体积小、重量轻、安装方便、无转动部件、不需润滑、维修方便、工作频率高、消耗电能少等特点。广泛应用于矿山、冶金、煤炭、轻工、电力、化工、粮食等行业。产品特点： (1) 可无级调节给料量，可用于自动控制的生产流程中，实现生产自动化。 (2) 无转动零部件，不需润滑，结构简单，维修方便。 (3) 物料呈微抛运动，料槽磨损小。 (4) 采用合金钢板制成的料槽，可使用输送高温、磨损严重及有腐蚀性的物料。 (5) 由于可瞬间改变和启闭料流，所以给料量有较高的精度。 (6) 工作效率高，消耗电能少。安装说明： 本系列电磁振动给料机设计推荐下倾10°安装使用，对于粘性物料及含水较大的物料可将下调为15°，如给料机用于配料、定量给料或自动称量时，为保证给料量的均匀稳定，防止物料自流，给料机应水平安装使用。安装时一般不要拆卸安装，安装后的给料机周围应有一定的游动间隙，使其处于自由状态。 新乡威猛专业生产振动、筛分设备，欢迎新老客户选购，量大从优，客户至上。GZ系列电磁给料机技术参数表| 类型 | 型号 | 生产率（t/h） | 给料粒度（mm） | 双振幅（mm） | 振 频（HZ） | 电压（v） | 电流（A） | 工作功率（KW） | 重量（KG） | 用 途 | ||
| 水平 | -10° | 工作电流 | 表示电流 | |||||||||
| 基本型 | GZ1 | 5 | 7 | 50 | 1.75 | 50 | 220 | 1.34 | 1.0 | 0.06 | 77 | 无特殊要求的物料给料 |
| GZ2 | 10 | 14 | 50 | 3.0 | 2.3 | 0.15 | 151 | |||||
| GZ3 | 25 | 35 | 75 | 4.6 | 3.8 | 0.20 | 233 | |||||
| GZ4 | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 460 | |||||
| GZ5 | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 668 | |||||
| GZ6 | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1271 | |||
| GZ7 | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1920 | |||||
| GZ8 | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3040 | |||||
| GZ9 | 600 | 840 | 500 | 47.6 | 38.6 | 5.5 | 3750 | |||||
| GZ10 | 750 | 1050 | 500 | 39.4×2 | 32×2 | 4.0×2 | 6491 | |||||
| GZ11 | 1000 | 1400 | 500 | 47.6×2 | 38.6×2 | 5.5×2 | 7680 | |||||
| 上振型 | GZ3S | 25 | 35 | 75 | 1.75 | 50 | 220 | 4.6 | 3.8 | 0.20 | 242 | 配置空间有限的情况下安装使用，其他与基本型相同 |
| GZ4S | 50 | 70 | 100 | 8.4 | 7.0 | 0.45 | 457 | |||||
| GZ5S | 100 | 140 | 150 | 12.7 | 10.6 | 0.65 | 666 | |||||
| GZ6S | 150 | 210 | 200 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1246 | |||
| GZ7S | 250 | 350 | 250 | 24.6 | 20 | 2.5 | 1963 | |||||
| GZ8S | 400 | 560 | 300 | 39.4 | 32 | 4.0 | 3306 | |||||
| 封闭型 | GZ1F | 4 | 5.6 | 40 | 1.75 | 220 | 1.34 | 1.0 | 0.06 | 78 | 易碎颗粒、粉尘较大及挥发性物料给料 | |
| GZ2F | 8 | 11.2 | 40 | 30. | 2.3 | 0.15 | 154 | |||||
| GZ3F | 20 | 28 | 60 | 4.6 | 3.8 | 0.20 | 247 | |||||
| GZ4F | 40 | 50 | 60 | 8.4 | 7.0 | 0.45 | 464 | |||||
| GZ5F | 80 | 112 | 80 | 12.7 | 10.6 | 0.65 | 668 | |||||
| GZ6F | 120 | 168 | 80 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1278 | |||
| 轻槽型 | GZ5Q | 100 | 140 | 200 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 653 | 比重较小的轻物料给料 | |
| GZ6Q | 150 | 200 | 250 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1326 | |||
| GZ7Q | 250 | 350 | 300 | 24.6 | 20 | 2.5 | 1992 | |||||
| GZ8Q | 400 | 560 | 350 | 39.4 | 32 | 4.0 | 3046 | |||||
| 平槽型 | GZ5P | 50 | 140 | 100 | 1.75 | 220 | 12.7 | 10.6 | 0.65 | 633 | 薄料层均匀给料 | |
| GZ6P | 75 | 210 | 300 | 1.5 | 380 | 16.4 | 13.3 | 1.5 | 1238 | |||
| GZ7P | 125 | 350 | 350 | 24.6 | 20 | 2.5 | 1858 | |||||
| 宽槽型 | GZ5K1 | 200 | 100 | 1.5 | 220 | 12.7×2 | 10.6×2 | 0.65×2 | 1212 | 主要用于选煤，亦可用于向 | ||
