| 测量速度 | 480,000次测量/秒 |
|---|---|
| 定位精度 | 0.02mm |
| 规格 | 1400*750*630mm |
| 类型 | 便携式三坐标测量机 |
| 适用范围 | 电子厂,渔业机械,石油化工厂,工农业生产,船舶制造,汽车制造,工业制造 |
| 外形尺寸 | 310 x 147 x 80 mm |
| 品牌 | ZGScan/中观 |
| 型号 | 313 |
| 加工定制 | 是 |
技术描述

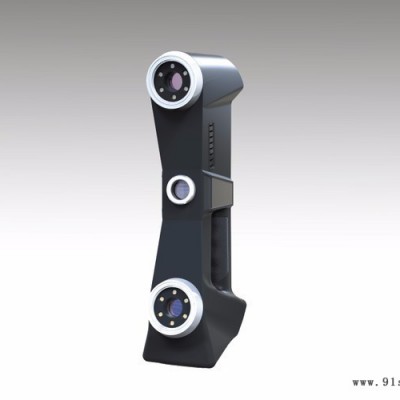

一、主机
中观手持式三维激光扫描系统，能够完成各种大小工件以及逆向工程和形面三维检测应用。该系统具备以下先进的技术特点：
? 目标点自动定位，无须臂或其他跟踪设备；
? 即插即用的系统，快速安装及使用；
? 高分辨率的CCD系统， 2个CCD 及激光发射器, 扫描更清晰和**；
? 点云无分层，自动生成三维实体图形(三角网格面)；

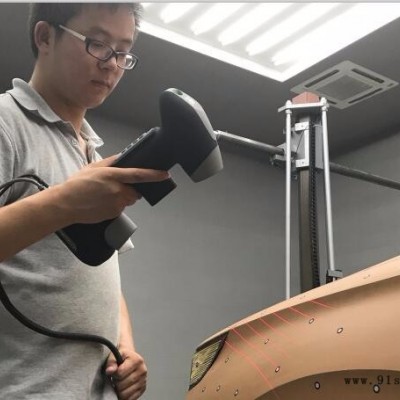

? 手持任意扫描, 随身携带，只有0.83kg；
? 7对十字交叉激光束+额外1束激光，扫描速度达48万次测量/秒；
? 自动生成STL三角网格面，STL 格式可快速处理数据；
? 设备操作简单，易学易用，１天即可熟练操作；
? 操作方便，适用范围广，可在狭窄的空间扫描，对工作环境无要求。

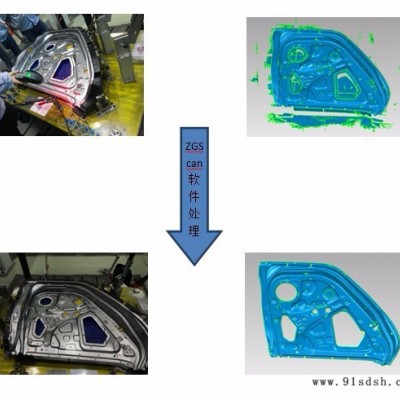

二、软件功能
功能强大的三维扫描软件ZGScan，为三维数字扫描需要提供了强大的解决方案，强大的扫描功能，通过简捷的用户界面，引导使用者进行扫描结果的编辑,保存和重复使用。
功能包括：
? 三维图形扫描即时显现；
? 激光快门自动调节功能，扫描设备传感器可根据被测物表面材质和颜色自动调节激光快门，识别**优参数；
? 扫描仪须具有控制模式按钮，可以实现视图操作模式与快门调整模式之间的切换。无需通过计算机键盘/鼠标操作即可完成对扫描
软件相关模式进行调整。包括视图缩放功能、快门调整功能等；
? 具有自动装配功能，先进行整体标志点扫描，然后对各部分单独扫描，扫描各部分结果可以自动完成拼接；
? 处理完成后可更改扫描数据的分辨率以及对扫描数据的简化及优化功能。
| 型号 | ZGScan717 plus | ZGScan 717 | ZGScan 313 |
| 重量 | 0.83 kg | ||
| 尺寸 | 310 x 147 x 80 mm | ||
| 扫描速率 | 480,000次测量/秒 | 205,000次测量/秒 | |
| 光源 | 14 条激光线 (+ 额外1束) | 6 条激光线 (+ 额外 1 束) | |
| 分辨率 | 0.050mm | ||
| 扫描精度 | **高 0.02 mm | **高 0.03 mm | |
| 体积精度 | 0.02 mm+0.06 mm/m | 0.03 mm+0.06 mm/m | |
| 基准距 | 300mm | ||
| 景深 | 250mm(自动) | ||
