一、概述

1.1项目背景

模具，工业生产上用以注塑、吹塑、挤出、压铸或锻压成型、冶炼、冲压等方法得到所需产品的各种模子和工具。 简而言之，模具是用来制作成型物品的工具，这种工具由各种零件构成，不同的模具由不同的零件构成。它主要通过所成型材料物理状态的改变来实现物品外形的加工。素有“工业之母”的称号。本文以大型冲压模具为研究对象，阐述中科院蓝光高精度手持式3d扫描仪在三维扫描设计过程中的应用。

二、技术分析

2.1检测对象：大型冲压模具

2.2客户需求

  目的：获知加工的模具与设计模型的三维偏差，出色谱图

2.3综述

  针对客户需求，利用三维激光扫描仪配合三维检测软件可以很好的解决客户。

三、我们的技术解决方案

高精度手持式3d扫描仪，能够非常快速的对这种大尺寸的工件进行扫描。然后结合软件自带的inspect模块，可以很快的得出三位色谱图，了解到具体位置的加工偏差。

3.1采用设备仪器

1、高精度手持式3d扫描仪

2、Hp ZBook 17G5移动工作站

3.2三维扫描得出模型

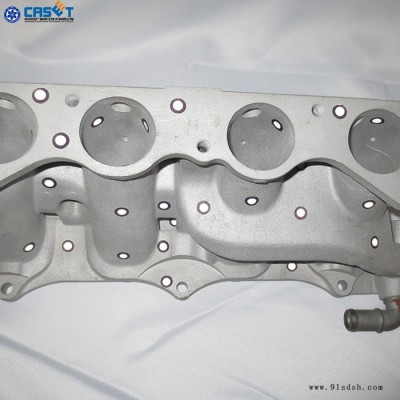

标记定位点后对模具进行扫描，很快**可以得到该模具的三维数据模型。

应用高精度手持式3d扫描仪扫描大尺寸工件十分很速，易于操作、可十分快速的得出工件的三维模型，并且精度可达0.064mm，扫描细节非常清晰。

3.3模型检测

（1）把cad模型导入到inspect模块。

（2）按照图纸设计的基准，把扫描模型对齐到cad模型上。

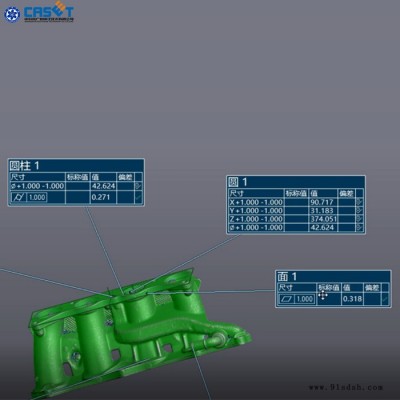

（3）按照要求出具色谱图，查看要求位置的加工偏差。

（4）出具检测报告。

四、技术方案综述

利用中科院广州电子高精度手持式3d扫描仪结合VXinspect软件模块对大型模具进行三维扫描以及尺寸检测，可快速的获得产品的制造加工情况，提高产品的质量也**保证了产品的质量。因此高精度手持式3d扫描仪在模具工业等领域得到了广泛认可和应用。
