| 电源电压 | 220 |
|---|---|
| 功率 | 90 |
| 通道数量 | 0 |
| 品牌 | Yamaha |
| 型号 | 01V96VCM |
本公司供应调音台Yamaha01V96VCMYamaha 01V96VCM，质量保证，欢迎咨询洽谈。如您有需求请联系我
手机：13810901959
座机：010 58436586
QQ：316098030

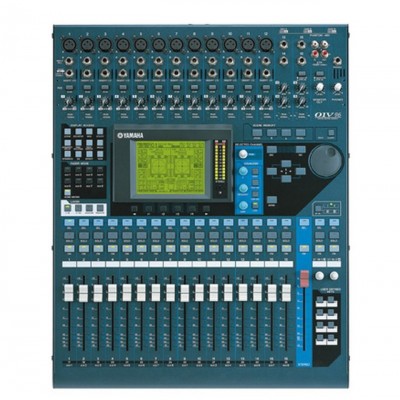

01V96VCM的性能和可靠性延续了广受赞誉的雅马哈数字现场声和制作控制台的制造水平，非常紧凑轻盈的外观尺寸满足一切空间有限或有便携需求的所有家庭和专业应用需要。 外表轻小，但它可以处理40路输入，用户如有更多的需求，还可以进行级联。 现在，经过一定的改进01V96 V2升级为01V96VCM ，它内建了出色的雅马哈VCM效果。当然除了效果，控制台还具备24 bit/96 kHz的操作规格，高精度的采样率和音质满足大部分专业应用的要求。
主要功能精准的24-bit/96-kHz规格音频和高性能的前级话放先进的DSP7 LSIs组件能以极高的速度运行32-bit的内部处理能力(58-bit 累加器) 。 以96 kHz进行40通道混音时能够全面发挥效能。 所有模拟输入和输出 –包括16路话筒/线路输入 – 都采用24-bit 精度的A/D和D/A转换器，以达到110-dB 的动态范围。 顶级前置放大器提供精准、无染色的放大前A/D转换，始终如一的雅马哈品质使01V96与DM2000、02R96和DM1000一道成为广受业界赞誉的高性能数字制作控制台。
96 kHz规格的40路输入18总线混音能力尽管是小型机架尺寸结构，01V96依旧能提供对最多40路同时输入信号进行混音的强大功能。 全部40个输入通道都具备带可变反馈的4段参数 EQ 和最高 452毫秒的延迟，除立体声输入通道1-4 之外，所有通道都提供了门限、压缩和限制功能。 最重要的是，所有功能都能以96 kHz规格执行。 输出部分也以18总线的结果提供了大量的功能: 8 个编组总线、8个辅助总线和立体声总线。编组总线1到8也可以作为环绕声总线使用，Bus to Stereo功能还可以用于扩声用途的子混音。 "Fix"功能可以将辅助总线自动设置到标称 (0 dB) 电平，将它作为额外的混音总线使用。

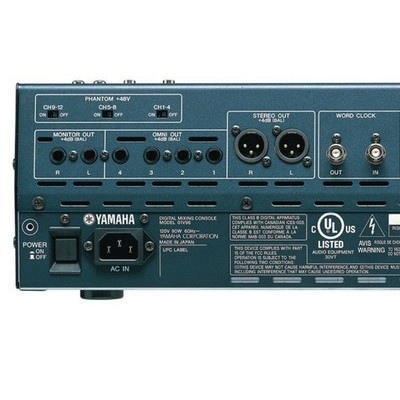

满足大量用途的丰富连接和扩展能力除了可以接收话筒和线路声源信号的输入1到12的高性能前置放大器，还有 20-dB衰减、-60 到-16 dB 增益消减和平衡 XLR 及TRS phone 型接口。 4通道编组中幻象电源可切换。 输入13 到16可通过TRS phone型口接收线路级声源信号，可作为2对立体声或4个单声道通道使用，电平可从-20 到+10 dB的范围进行调整。 模拟输出包括主立体声输出、立体声监听输出、立体声2-track 输出，4个 "omni"输出、 12个通道插入输出和耳机输出。 所有模拟输入和输出都采用24-bit、96-kHz 规格的转换器。 数字I/O有8通道光纤 ADAT 和同轴 2-track输入输出口。 01V96 还配备了I/O扩展槽，可以安装 Mini YGDAI (雅马哈通用数字音频接口) 扩展卡，支持数字或模拟形式的最多16个附加I/O通道。 01V96的输入和输出信号可以灵活地通过跳线系统进行分配，使控制台可以执行满足音乐制作、现场扩声和安装调试等用途的大量配置操作。
具有灵活的控制和跳线能力的通道功能全部32个单声道通道、4个立体声通道、8个编组总线、8个辅助总线和立体声总线都具备与DM2000和02R96同样强大的功能。 所有单声通道上都具备门限和压缩动态处理能力，单声道和立体声通道都提供4段参数EQ、通道插入、延迟、环绕声和立体声声像调整功能以及相位功能。 除了门限功能，这些相同的功能也提供给了8个编组和辅助总线及立体声总线。EQ 和声像调整功能还带有易于访问的专门控制器。 可以通过LCD 屏幕实现图形化的数据控制，所控制的数据可以保存到 "资料库" 以便将来需要时调出。 通过图形化的“digital patching”画面，所有的输入、输出、插入跳线点、直接输出、效果发送、返回都可以按需配置给系统 : 例如，您可以将一个输入信号跳线到多个通道，或将信号从一个总线分配到多个输出口。
先进的综合效果器，4个以44.1/48 kHz规格运行，或2个以 88.2/96 kHz规格运行在44.1/48 kHz 模式下，01V96 提供了4个高性能的立体声综合效果器，品质与DM2000、02R96和DM1000所提供的效果器相同。 共有包括混响、延迟、合唱和失真等44个预设效果。 原创的效果设置可以存储到任意 76个用户资料库。 内建效果可以跳线为发送/返回型或插入型效果。
附赠的01V96 Editor 软件01V96附赠了需要运行在Studio Manager程序中的01V96V2 Editor软件，运行平台可以是Windows 或 Mac计算机。 01V96要通过TO HOST 接口 (USB)连接到您的计算机，这样不但可以进行简单的参数浏览，更可以创建一个音乐制作环境 。 控制台的窗口、Selected Channel模块、跳线编辑器、效果编辑器、资料库窗口都可以通过计算机的大型显示屏进行访问，主混音功能也可以离线编辑。 01V96的存储管理功能能够将数据发送到计算机或从计算机载入回控制台，数据还可以在计算机中进行管理，甚至通过LAN或互联网与他人共享。
大型LCD、100毫米电动推子和专门的场景记忆键共同组成丰富的操作界面大型320 x 240 点距 LCD 显示屏可以清晰呈现参数和电平。 16个推子可用来分2层访问控制台的32个单声道通道。 1到16、17到 32。加上立体声主推子，您共有17 个顶级品质的100毫米马达推子。 第三个操作层还提供了总线、辅助和主推子，第四个"遥控"层可以控制外接设备。 遥控层要经过用户的分配，可以在这一层里定义任何需要的输入和/或总线的组合。 4路立体声输入有自己专门的控制器。 为场景的存储和调出提供了专门物理按键，实现高速高效的场景管理。 可以为各个通道指定的单独的推子，还可以指定各通道的调出安全设置。 您的01V96数据甚至可以通过计算机在附赠的01V96 Editor应用程序中进行管理。
强大的配对和编组功能，提高混音效率除了可以将相邻的通道 "水平配对"，01v96 还可以将不同操作层的通道进行 "垂直配对"，例如，您可以从一个单独的操作层控制最多 16个立体声声源。 编组功能包括相似的推子和静音组以及复杂的EQ和动态处理编组。 当进行环绕声混音时，可以利用这种设置的优势。
I/O扩展槽便于以多种格式进行扩展Mini-YGDAI (雅马哈通用数字接口) 扩展卡插槽支持最多16个额外的AES/EBU、ADAT或TASCAM格式的数字I/O通道，还包括双倍速96 kHz (AES/EBU) 数字 I/O 卡、 96-kHz可兼容 AD/DA扩展卡以及大量模拟I/O扩展卡等其它接口卡。 01V96扩展槽还支持多种第三方Mini-YGDAI 兼容扩展卡。
整合了复杂的DAW或数字录音机除了大量的独立功能，01V96还可以整合您计算机中的DAW (数字音频工作站)软件或数字录音机，形成高级的数字录音制作环境。 01V96还可以作为一个物理控制台对DAW的录音和混音功能区进行控制。 默认资料库包括对Digidesign Pro Tools? 、 Steinberg NUENDO? 工作站的控制兼容能力，通用DAW 模式还支持大量的其它DAW系统。 另外还提供了MIDI 制列表，提供了对MIDI兼容类型的DAW系统的支持。
内建VCM效果前文提到的高端数字控制台中的 "附加" 效果器包、被高度认可的雅马哈 VCM 通道条处理器和REV-X混响效果现在已成为01V96VCM的标配。 这些惊人的效果器出自雅马哈专有的虚拟电路建模技术，能够从最新的电容到电阻真实地为原型模拟电路进行建模。 VCM效果捕捉声音精华的能力是简单的数字仿真手段根本无法比拟的，它超越了对经典模拟器材简单的模仿并还原了当今数字制作环境下也显得弥足珍贵的Vintage表现力。 01V96VCM包括 COMP276、 COMP260通道条效果包和能将vintage 模拟压缩、EQ风格赋予数字领域的EQ601效果。 它还采用了性能卓著的雅马哈单体SPX2000 信号处理器中的REV-X算法，使各种应用环境都能使用最真实的混响和环境类效果。
内建VCM效果前文提到的高端数字控制台中的 "附加" 效果器包、被高度认可的雅马哈 VCM 通道条处理器和REV-X混响效果现在已成为01V96VCM的标配。 这些惊人的效果器出自雅马哈专有的虚拟电路建模技术，能够从最新的电容到电阻真实地为原型模拟电路进行建模。 VCM效果捕捉声音精华的能力是简单的数字仿真手段根本无法比拟的，它超越了对经典模拟器材简单的模仿并还原了当今数字制作环境下也显得弥足珍贵的Vintage表现力。 01V96VCM包括 COMP276、 COMP260通道条效果包和能将vintage 模拟压缩、EQ风格赋予数字领域的EQ601效果。 它还采用了性能卓著的雅马哈单体SPX2000 信号处理器中的REV-X算法，使各种应用环境都能使用最真实的混响和环境类效果。
01V96VCM 特点通道条这种压缩和EQ 效果真实地再现了模拟电路独特的饱和感。 它包括利用VCM 技术所创建的5种建模，能再现70年代经典压缩和EQ的特性和声音。经过顶尖工程师的精挑细选和认真调整，这些效果被集成在便捷的控制界面中。
压缩器276 (单声道) / 压缩器 276S (立体声)
重现了模拟压缩器的快速响应、频率特性和电子管放大器饱和度，这种压缩器以往是录音棚专用的、最受欢迎的效果。
压缩器260 (单声道) / 压缩器 260S (立体声)
70年代后期固态VCA 和RMS侦测电路的建模，适用于现场扩声用途。
Equalizer 601
能表现70年代后期模拟EQ电路的独特特性，配备了控制台画面和PC显示屏两种界面的图形化编辑功能。
混响
这些混响效果使用了首发于雅马哈SPX2000专业综合效果器中的 "REV-X" 算法。 REV-X效果具有最丰富的混响和最平滑的衰减，已经历多年开发和研究。 Channel Strip（通道条） 提供了REV-X Hall、REV-X Room、REV-X Plate效果，采用了诸如房间尺寸和衰减包络等最新参数，能提供前所未有的清晰度和精妙的共鸣控制。 REV-X Hall 和REV-X Room具备非常开阔的声音，而 REV-X Plate 能为人声提供明亮的音色。 所有建模都具备紧密温暖的感觉，却不会干扰声源声音的自然特点。
免费下载的Version 2 加强了01V96 的功能与其它雅马哈数字制作控制台的升级相同，01V96 的V2版本固件也已能够免费下载。 这次升级包括了大量的附加功能和加强功能，包括 Add-on Effect支持，加强的DAW 控制能力和用于现场的虚拟VCA。
全面的附加效果支持01V96V2 提供了对全部4个 ADD-ON EFFECTS 包 (每个效果包另售)的支持。 这些程序包所提供的先进的效果器和信号处理能力，能够以内建效果相同的方式通过控制台的内部效果处理器进行访问和控制。
Studio Manager的重大革新Studio Manager经历了重大改进，现在宿主程序已经能够以其自己的架构支持多种编辑器 (诸如DM2000 Editor和 SPX2000 Editor) 。 这样就衍生出很多优势，包括全面工程调出和对未来通过Studio Connection从Media Technologies GmbH的 Nuendo?/Cubase?中调出的预先支持 。 多台01V96V2设备的在线和离线编辑也比以往更加顺畅。 其它的改进还包括对附加效果支持、多窗口等，同时还通过快捷键、键盘操作、拖放、使用用户自定义键遥控打开关闭窗口等手段提高了总体操作性。
01V96VCM技术规格| 输出 | 01V96VCM | |
|---|---|---|
| 混音能力 | 混音通道 | 32 Mono + 4 Stereo |
| 编组 | 8 | |
| AUX | 8 | |
| 主输出 | 立体声 | |
| 输入通道功能 | 门限衰减器4-段 PEQ 2x 压缩器 延迟 声像 | |
| 输出通道功能 | 衰减器4段 PEQ 延迟 | |
| 内建处理器 | 4x SPX 综合效果器 | |
| I/O | 话筒输入 | 12 |
| 幻像供电 | +48V DC; ON/OFF 每4个通道 | |
| 线路输入 | 2x Stereo 2x 2tr in | |
| AD转换器 | 24-bit; 128-次 过采样 | |
| 线路输出 | Stereo output Monitor output 4x Omni output | |
| DA转换器 | 24-bit; 128-次 过采样 | |
| 数字 I/O | ADAT (8-in/8-out) 2tr in/out | |
| 扩展槽 | Mini-YGDAI (16-进/16-出) | |
| 控制器和其它 | To Host(USB) MIDI Word clock I/O | |
| 一般技术规格 | 01V96VCM | |
| 内部处理能力 | 32bit 累加器: 58bit | |
| 采样率 | 内部 | 44.1 kHz 48 kHz 88.2 kHz 96 kHz |
| 外部 | 44.1kHz/88.2kHz (-10%) - 48kHz/96kHz (+6%) | |
| 信号延迟 | 低于 1.6ms (@48kHz) 低于 0.8ms (@96kHz) | |
| 总谐波失真 | 低于 0.05% (20Hz-40kHz) | |
| 频率响应 | 0 +0.5 -1.5dB 20Hz-40kHz | |
| 动态范围 | DA: 110dB; AD+DA: 105dB | |
| 嗡音和噪声电平 | 平均输入噪音 | -128dBu |
| 残余输出噪声 | -86dBu | |
| 串扰 | -80dB | |
| 供电要求 | AC100V 120V 220-240V 50/60 Hz | |
| 功耗 | 90W | |
| 外观尺寸 | 宽 | 436mm; 17-3/40.64cm |
| 高 | 150mm; 5-7/8in | |
| 深 | 548mm; 21-9/40.64cm | |
| 净重 | 15kg; 33.1lbs | |
| 附件 | 使用说明书 Studio Manager 安装指南 AC电源线 | |
| 输入端口 | 衰减 | 增益 | 输入阻抗 | 使用的额定阻抗 | 输入电平 | 接口 | ||
|---|---|---|---|---|---|---|---|---|
| Sensitivity | 标称 | 失真前最大 | ||||||
| CH INPUT 1 to 12 | 0 | -60dB | 3kohms | 50-600ohm Mic & 600ohm 线路 | -70dB | -60dB | -40dB | A:XLR-3-31 型 (平衡) B:TRS phone型口 (平衡) |
| -16dB | -26dB | -16dB | +4dB | |||||
| 20 | -6dB | +4dB | +24dB | |||||
| CH INPUT 13 to 16 | -26dB | 10kohm | 600ohm 线路 | -36dB | -26dB | -6dB | TRS Phone 型插口(平衡) | |
| +4dB | -6dB | -16dB | +4dB | |||||
| -6dB | +4dB | +24dB | ||||||
| CH INSERT IN 1 to 12 | 10kohms | 600ohm 线路 | +4dB | +4dB | +18dB | TRS phone 型插口(非平衡) | ||
| 2TR IN [L,R] | 10kohms | 600ohm 线路 | -10dB | -10dB | +10dB | RCA针式插孔 (非平衡式) | ||
| 输出终端 | 实际来源阻抗 | 使用的额定阻抗 | 输出电平 | 接口 | |
|---|---|---|---|---|---|
| 标称 | 失真前最大 | ||||
| STEREO OUT L,R | 75ohms | 600kohm 线路 | +4dB | +24dB | XLR-3-32型（平衡式) |
| OMNI OUT 1 到 4 | 150ohms | 10kohm 线路 | +4dB | +24dB | TRS Phone 型插口 (平衡) |
| MonITOR OUT L,R | 150hms | 10ohm 线路 | +4dB | +24dB | TRS Phone 型插口 (平衡) |
| CH INSERT OUT 1 to 12 | 600ohms | 10ohm 线路 | +4dB | +24dB | TRS phone 型插口 (非平衡) |
| 2TR OUT [L,R] | 10ohms | 600kohm 线路 | -10dBV | +10dB | RCA针式插孔 (非平衡式) |
| PHONES | 100ohms | 8ohm 线路 | 4mW | 25mW | ST Phone 型插口 (非平衡) |
| 40ohm 线路 | 12mW | 75mW | |||
| 端子 | 格式 | 数据长度 | 电平 | 接口 |
|---|---|---|---|---|
| 2TR IN DIGITAL | IEC -60958 | 24bit | 0.5Vpp/75ohms | RCA针式插口 |
| ADAT IN | ADAT *1 | 24bit | - | OPTICAL |
| 端子 | 格式 | 数据长度 | 电平 | 接口 |
|---|---|---|---|---|
| 2TR OUT DIGITAL | IEC-60958 民用 | 24bit | 0.5Vpp/75ohms | RCA针式插口 |
| ADAT OUT | ADAT | 24bit | - | OPTICAL |
| 端子 | 格式 | 电平 | 接口 | |
|---|---|---|---|---|
| TO HOST USB | USB | 0V - 3.3V | B型USB插口 | |
| MIDI | IN *1 | MIDI | - | DIN接口5P |
| OUT | MIDI | - | DIN接口5P | |
| MIDI | MIDI | - | DIN接口5P | |
| WORD CLOCK | IN | - | TTL/75ohm | BNC接口 |
| OUT | - | TTL/75ohm | BNC接口 | |
*1. MIDI IN 可以用作 TIME CODE IN MTC。
