| 安装方式 | 台式 |
|---|---|
| 测量准确度 | 0.2% |
| 电阻测量范围 | 0.0001Ω －99.999MΩ |
| 类型 | LCR电桥 |
| 重量 | 2.5kg |
| 准确度 | 0.2% |
| 结构型式 | LCR数字电桥 |
| 品牌 | 金时速 |
| 型号 | HPS2811 |
| 加工定制 | 否 |

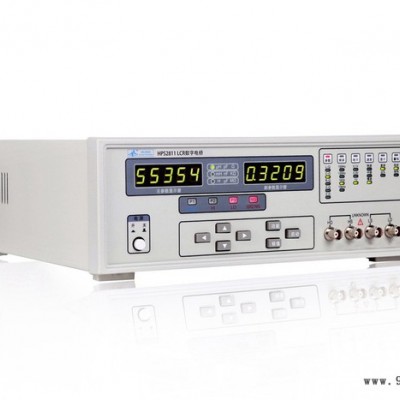

HPS2811 LCR数字电桥（0.2%，10kHz）
HPS2811型LCR数字电桥是精简款高频电桥，拥有精度高、测试频率范围宽的诸多优点。HPS2811将强大的功能和简便的操作结合在一起，既能满足生产线质量保证，又能满足进货检验及元件评估的测量要求。该产品提供的HANDLER及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。
性能特点
v 直读/决对偏差/相对偏差
v 功能强大、操作简便
v 分选报警和合格、不合格指示灯显示
v 两种可选源阻抗，便于兼容不同LCR表的测试一致性
v 测试电平监视功能
v 设定参数保护功能
v 键盘锁定功能
v 读数稳定性好
应用
l 电容器、电感器、电阻器、变压器、芯片组件和网络元件等半导体元件阻抗参数测量
l 铁氧体、磁芯、非晶体和其它磁性材料的感量和损耗角测量
l 印制电路板、继电器、开关、电缆、电池等的阻抗测量
技术参数
| 产品型号 | HPS2811 |
| 性能指标 | |
| 显示器 | 高清LED数码管显示 |
| 显示位数 | 5位 |
| 测量功能 | |
| 测量参数 | L-Q, C-D, R-Q, Z-D,Z-Q |
| 基本精度 | 0.2% |
| 测量速度 | 快速: 15 次/秒，中速: 5次/秒，慢速: 2次/秒 |
| 等效电路 | 串联，并联 |
| 量程方式 | 自动，手动 |
| 触发方式 | 内部，手动，外部 |
| 校正功能 | 开路 / 短路清零 |
| 测量端 | 四线制（2个检测端和2个驱动端)，5端 |
| 显示方式 | 直读，决对偏差?ABS、相对偏差?%和分选结果 |
| 测试信号 | |
| 测试频率 | 100Hz,120Hz,1kHz, 10kHz |
| 测试电平 | 0.1 Vrms, 0.3 Vrms和1 Vrms, |
| 输出阻抗 | 30Ω，100Ω |
| 测量显示范围 | |
| Z, R | 0.0001Ω －99.999MΩ |
| C | 0.01pF －99999μF |
| L | 0.01μH －99999H |
| Q | 0.0001 －99999 |
| D | 0.0001 －9.9999 |
| Δ% | -999.999% －999.999% |
| 分选和接口 | |
| 分选功能 | 内建比较器：四档：（三档合格，一档不合格），另有一个附属档 |
| 讯响 | OFF,IN,HI,LO |
| 极值设定方式 | 决对数值输入上下限数值（仅HPS2817B）,百分比输入上下限+标称值 |
| 接口配置 | RS-232C接口/HANDLER/USB Device/GPIB（选件） |
| 一般规格 | |
| 操作环境 | 0°C －40°C ，≤90%RH |
| 电源要求 | 198V －242V(AC），47.5Hz －63Hz |
| 功耗 | ≤30 VA |
| 尺寸 | 350 mm(宽) x 115 mm(高) x 330 mm(深) |
| 重量 | 2.5kg |
标配附件
? AC电源线
? 用户手册
? 测试报告
? 保修卡和合格证
? 通讯线缆
? HPS28001 四端开尔文夹测试线
选配附件
? HPS28003 SMD贴片元件测试钳
? HPS28004 SMD贴片专用测试夹具
? USB转RS232通用串口线（1.8米）
? 软件光盘（上位机数据采集软件）
