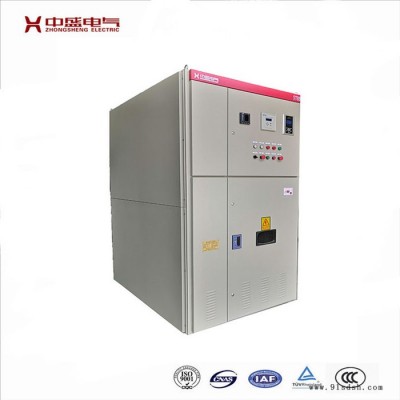

STBB节损降耗高压无功自动补偿柜     电容补偿柜厂家

    STBB系列高压无功自动补偿装置根据6KV、10KV、35kv供电母线的电网及负荷状况，通过控制系统电容器组自动跟踪投切，进行无功功率自动跟踪补偿，功率因数达到0.9以上。极大的优化电能质量、节损降耗，提高输配电系统的输送容量。技术支持：13339802093 师工

    结构特征
1、跌落式熔断器，作为短路保护并兼作隔离开关，上端从高压线路进线，下端接避雷器及箱体；
2、避雷器，作吸收操作过电压之用；
3、密封开关箱体，顶部是进线用套管，箱体内有电压互感器(作真空开关操作电源及电压保护用)、电流互感器、真空接触器。其他控制器、指示灯等均装在控制箱内，该箱与高压部分隔离；
4、电容外置式，箱体侧面有出线套管，电容分布在箱体一侧，分别接到此出线套管上。箱体顶部是防雨盖，并有吊环作吊装之用，开关箱体安装在两电杆之间的平台上，控制箱固定在电杆上；

5、取样用电流互感器，在线路中A相安装专用的户外开启式电流互感器。

产品特点
1、装置能在1.1倍额定工作电压的稳过电压下长期运行；
2、装置能在方均根值不超过1.3倍电容器组额定电流的过电流下连续运行；
3、装置采用真空接触器投切，可频繁操作；
4、每组电容器设有放电线圈，在5秒内可剩余电压降致50V以下；
5、每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响其他电容器的使用；
6、单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
7、大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有RS485标准通讯接口，并可实现“四遥”功能；

8、每组可配置电抗器抑制合闸涌流或抑制谐波放大。
