| 测量范围 | 直流电压、交流电压、直流电流、交流电流、 直流电阻、电容、频率、导通、二极管、温度 |
|---|---|
| 类型 | 数字多用表 |
| 名称 | 数字多用表 |
| 用途 | 是一种多功能、电压/电流/电阻/电容测试仪 |
| 品牌 | 金时速 |
| 型号 | TH1952 |
| 加工定制 | 否 |

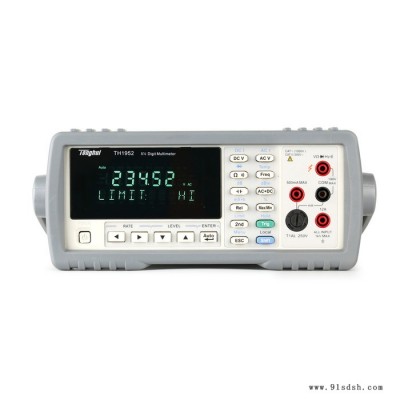

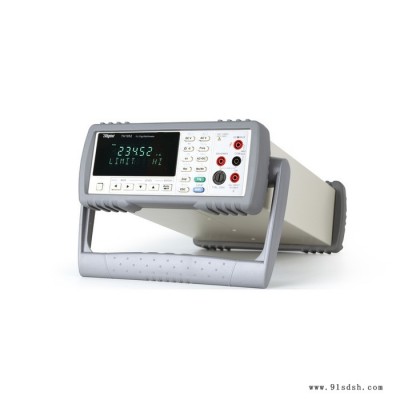

数字多用表TH1952 电压/电流/电阻/电容测试仪
简介
■ TH1952型5 1/2 位真有效值数字多用表是一种多功能、电压/电流/电阻/电容测试仪。仪器提供120000字的最大读数，200次/秒最大ADC采样速度，0.02%的直流电压准确度等。TH1952提供高亮度VFD双参数显示器，可以同时测量/显示交流/直流电压或者电流、交流电压/电流和频率等参数，不仅大大提高了测量效率，而且测试显示一目了然。 仪器配备了USB通讯接口，同时可以提供通用的通讯软件以 满足与计算机的通讯、数据分析、统计、构建自动测试系统的需要。仪器接受SCPI（编程仪器的标准命令）命令，以保证通讯软 件的兼容性。本仪器同时提供可Handler接口，可接受外部触发和输出分选信号，方便生产线上的产品分选。
应用技术参数
| 测量功能 | ||||
| 测试参数 | 直流电压、交流电压、直流电流、交流电流、 直流电阻、电容、频率、导通、二极管、温度 | |||
| 数学功能 | %、dB、dBm、REL、mX+b | |||
| 量程 | 自动、手动 | |||
| 显示器 | 高亮度VFD双参数显示器 | |||
| 触发方式 | INT/BUS/ | |||
| 读数保持 | 在设定误差范围内对给定测试个数的数据块逐块寻找稳定读数 | |||
| ? | 可进行HI、Lo和IN（PASS）状态判别显 | |||
| 极限测量 | 示，并且可设置在任何状态下发出讯响 | |||
| ? | （可开/关） | |||
| 校准 | 自动校准、手动校准 | |||
| 外部触发 | Handle接口（外部触发，输出分选信号） | |||

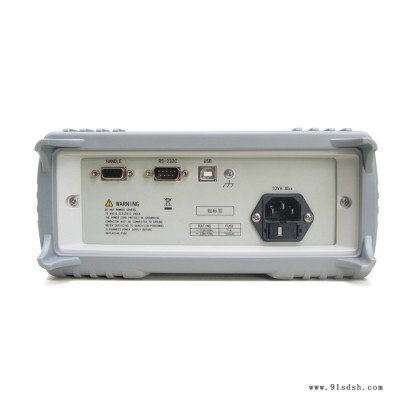

| 通讯接口 | USB、RS232C、SCPI命令编程支持 | |||
| 性能参数 不确定度的表示：±（读数的%+满刻度的%） | ||||
| 读数速率（读数/秒） | ||||
| 读数速率 | 快速 | 慢速 | ||
| 4 1/2 | 5 1/2 | 4 1/2 | 5 1/2 | |
| DCV/DCI | 100 | 15 | 15 | 4 |
| ACV/ACI | 100 | 15 | 15 | 4 |
| Ω | 100 | 15 | 15 | 4 |
| 直流电压(DCV) | ||||
| 量程 | 最小分辨率 | 不确定度（1年） | ||
| 100mV-1000V | 1?V | 0.02%+0.005% | ||
| 直流电流(DCI) | ||||
| 量程 | 最小分辨率 | 不确定度（1年） | ||
| 1mA-100mA | 10nA | 0.05%+0.005% | ||
| 1A | 10?A | 0.10%+0.008% | ||
| 10A | 100?A | 0.20%+0.006% | ||
| 交流电压（ACV） | ||||
| 量程 | 频宽 | 最小分辨率 | 不确定度（1年） | |
| ? 100mV-750V ? ? | 20Hz-50Hz | ? 1?V ? ? | 1.00%+0.1% | |
| 50Hz-10kHz | 0.20%+0.08% | |||
| 10kHz-30kHz | 0.80%+0.08% | |||
| 30kHz-100kHz | 2.00%+0.2% | |||
| 交流电流（ACI） | ||||
| 量程 | 频宽 | 最小分辨率 | 不确定度（1年） | |
| ? 1mA -10A ? | 20Hz-50Hz | ? 10nA ? | 1.0%+0.08% | |
| 50Hz-2kHz | 0.5%+0.08% | |||
| 2kHz-10kHz | 2.0%+0.18% | |||
| 电阻 | ||||
| 量程 | 最小分辨率 | 不确定度（1年） | ||
| 100Ω-1MΩ | 10?Ω | 0.05%+0.008% | ||
| 10MΩ | 100Ω | 0.20%+0.008% | ||
| 100MΩ | 1kΩ | 2.00%+0.005% | ||
| 电容 | ||||
| 量程 | 最小分辨率 | 不确定度（1年） | ||
| 1nF | 1pF | 2%+0.8% | ||
| 10nF-1000uF | 10pF | 1.0%+0.5% | ||
| 10000uF | 1uF | 2%+0.5% | ||
| 频率 | ||||
| 测试范围 | 电压灵敏度 | 最小分辨率 | 不确定度（1年） | |
| 1Hz-1MHz | 40mV rms | 10?Hz | 0.005%+0.003% | |
| 温度 | ||||
| 测试范围 | 探头类型 | 最小分辨率 | 不确定度（1年） | |
| -10℃-100℃ | PT500 | 0.1℃ | 探头精度±0.2℃ | |
| 温度在范围之外的测量不保证准确度 | ||||
附件
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 万用表测试线 | TH26036(JC-BBA03601) | ||||
| 选配 | |||||
| 配件名称 | 型号 | ||||
| TH1951/61四端测试线 | TH26039 | ||||
